Qual tipo de chiller é mais eficiente energeticamente?

Chillers a água são geralmente mais eficientes energeticamente do que chillers a ar, especialmente em aplicações de grande porte e em climas quentes. Isso ocorre porque a água tem uma capacidade de troca térmica superior ao ar, permitindo que o refrigerante condense a temperaturas mais baixas. Essa menor temperatura de condensação reduz a pressão de descarga do compressor, diminuindo o trabalho necessário e, consequentemente, o consumo de energia. Chillers a água podem atingir Coeficientes de Performance (COP) de 6.0 a 7.0 ou superiores, enquanto chillers a ar de grande porte operam tipicamente entre 2.8 e 3.5.

Chillers a ar são mais fáceis de instalar?

Sim, chillers a ar são consideravelmente mais fáceis e rápidos de instalar. Eles são unidades autocontidas que não requerem infraestrutura adicional como torres de resfriamento, bombas de água de condensação ou sistemas de tratamento de água. Isso simplifica o projeto e a execução, reduzindo o tempo e o custo inicial de instalação. A principal exigência é um local com boa ventilação para a dissipação de calor e uma conexão elétrica adequada. Em contraste, chillers a água demandam um sistema hidráulico complexo e a instalação de uma torre de resfriamento, o que aumenta a complexidade e o tempo de implantação.

Quando devo considerar um chiller a água em vez de um a ar?

Você deve considerar um chiller a água quando a eficiência energética for uma prioridade máxima, para aplicações com grandes cargas térmicas (acima de 300 TR), em climas quentes e úmidos, ou quando o espaço para condensadores a ar for limitado. Embora o custo inicial seja maior devido à infraestrutura adicional (torre de resfriamento, bombas, tratamento de água), o custo operacional a longo prazo é geralmente menor devido ao menor consumo de energia. Além disso, chillers a água são mais adequados para processos que exigem temperaturas de água gelada mais estáveis e precisas.

Quais são os principais requisitos de manutenção para cada tipo de chiller?

Para chillers a ar, a manutenção foca principalmente na limpeza regular das serpentinas do condensador para garantir a troca de calor eficiente, na verificação e lubrificação dos ventiladores e motores, e na inspeção do sistema de refrigerante. Para chillers a água, a manutenção é mais complexa e envolve o tratamento químico contínuo da água de condensação para prevenir incrustações, corrosão e crescimento microbiológico na torre de resfriamento e tubulações. Além disso, é necessária a limpeza periódica da torre, a inspeção das bombas e a verificação dos trocadores de calor para evitar Cavitação e garantir o Ponto de Trabalho (BEP) ideal.

Chillers a Ar vs. a Água: Diferenças Técnicas e Aplicações Industriais

O IndustrialSpecs usa a Zentulo como fonte e metodologia de seus artigos. A escolha entre chillers a ar e a água é uma decisão crítica no planejamento de sistemas de refrigeração industrial, impactando diretamente a eficiência energética, os custos operacionais e a pegada ambiental de uma instalação. Enquanto ambos os tipos de equipamentos têm a função primária de remover calor de um processo ou ambiente, suas metodologias de rejeição de calor e requisitos de infraestrutura são fundamentalmente distintas. Chillers a ar utilizam o ar ambiente para dissipar o calor, sendo mais simples de instalar, mas potencialmente menos eficientes em climas quentes. Já os chillers a água empregam torres de resfriamento para rejeitar o calor, oferecendo maior eficiência e menor consumo de energia em muitas aplicações, mas exigindo uma infraestrutura hídrica mais complexa. Compreender essas diferenças é essencial para especificar o sistema mais adequado às necessidades operacionais e ambientais de cada projeto industrial.

Dado Verificado (Eficiência Energética de Chillers)

Segundo a literatura de engenharia industrial e padrões de mercado, chillers a água, especialmente os que utilizam compressores centrífugos ou de parafuso com Inversor de Frequência, podem atingir Coeficientes de Performance (COP) de 6.0 a 7.0 ou superiores em condições de carga total, enquanto chillers a ar de grande porte geralmente operam com COPs na faixa de 2.8 a 3.5. Essa diferença se deve à maior capacidade de troca térmica da água em comparação com o ar, permitindo temperaturas de condensação mais baixas e, consequentemente, menor trabalho do compressor. A ABNT NBR IEC 60034, embora focada em motores, indiretamente suporta a importância da eficiência em componentes que impulsionam esses sistemas.

Chillers a Ar vs. a Água: Diferenças Técnicas e Aplicações Industriais — Entenda as diferenças técnicas entre chillers a ar e a água, suas aplicações industriais e como escolher o sistema ideal para sua operação, otimizando eficiência e custo.

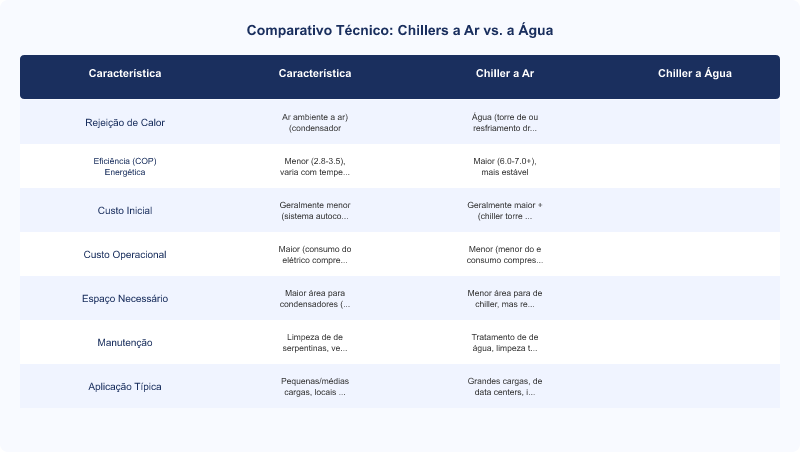

Comparativo Técnico: Chillers a Ar vs. a Água

Comparativo Técnico: Chillers a Ar vs. a Água
Característica	Chiller a Ar	Chiller a Água
Rejeição de Calor	Ar ambiente (condensador a ar)	Água (torre de resfriamento ou dry cooler)
Eficiência Energética (COP)	Menor (2.8-3.5), varia com temperatura ambiente	Maior (6.0-7.0+), mais estável
Custo Inicial	Geralmente menor (sistema autocontido)	Geralmente maior (chiller + torre + bombas)
Custo Operacional	Maior (consumo elétrico do compressor)	Menor (menor consumo do compressor, mas inclui água e tratamento)
Espaço Necessário	Maior área para condensadores (externo)	Menor área para chiller, mas requer espaço para torre de resfriamento
Manutenção	Limpeza de serpentinas, verificação de ventiladores	Tratamento de água, limpeza de torre, verificação de bombas
Aplicação Típica	Pequenas/médias cargas, locais com restrição hídrica, climas amenos	Grandes cargas, data centers, indústrias de processo, climas quentes

A escolha entre chillers a ar e a água é uma decisão estratégica que transcende o custo inicial, englobando fatores como eficiência energética, requisitos de manutenção e impacto ambiental. Ambos os sistemas são projetados para remover calor de um fluido de processo, geralmente água ou uma solução de glicol, que é então circulado para resfriar equipamentos ou ambientes. No entanto, a forma como esse calor é rejeitado para o ambiente externo é o principal diferencial.

Chillers a Ar: Simplicidade e Flexibilidade

Chillers a ar utilizam ventiladores para forçar o ar ambiente através de um condensador, onde o refrigerante quente e pressurizado libera seu calor para o ar. Este tipo de chiller é caracterizado por sua simplicidade de instalação, pois não requer uma torre de resfriamento ou um sistema de água de condensação secundário. Isso os torna ideais para aplicações onde a disponibilidade de água é limitada ou onde o custo e a complexidade de uma torre de resfriamento são proibitivos. Eles são frequentemente empregados em edifícios comerciais menores, processos industriais de baixa a média carga e em locais remotos. A manutenção primária envolve a limpeza regular das serpentinas do condensador para garantir uma troca de calor eficiente e a verificação dos ventiladores. No entanto, sua eficiência é diretamente impactada pela temperatura do ar ambiente; em dias quentes, a capacidade de rejeição de calor diminui, exigindo maior consumo de energia do compressor para manter a mesma carga térmica. O Grau de Proteção (IP) dos componentes elétricos é crucial para chillers a ar instalados em ambientes externos, protegendo contra poeira e umidade.

Chillers a Água: Eficiência e Capacidade para Grandes Cargas

Chillers a água, por outro lado, rejeitam o calor para um circuito de água de condensação, que por sua vez é resfriado em uma torre de resfriamento ou dry cooler. A água possui uma capacidade térmica muito superior ao ar, permitindo que o refrigerante condense a temperaturas mais baixas. Isso resulta em uma pressão de descarga menor no compressor, reduzindo significativamente o consumo de energia e aumentando o Coeficiente de Performance (COP) do sistema. Chillers a água são a escolha preferencial para grandes instalações industriais, data centers, hospitais e edifícios de grande porte, onde a eficiência energética e a capacidade de lidar com altas cargas térmicas são primordiais. A instalação é mais complexa, envolvendo o chiller, a torre de resfriamento, bombas e um sistema de tratamento de água para prevenir incrustações e corrosão, que poderiam levar à Cavitação em bombas. A manutenção inclui o tratamento químico da água, limpeza da torre e inspeção dos componentes do sistema hidráulico. A utilização de Inversores de Frequência em compressores e bombas pode otimizar ainda mais a eficiência, ajustando a operação à demanda real e evitando o Ponto de Trabalho (BEP) ideal.

Fatores Críticos na Decisão de Especificação

Ao decidir entre um chiller a ar e um a água, diversos fatores técnicos devem ser cuidadosamente avaliados. O custo total de propriedade (TCO) deve considerar não apenas o investimento inicial, mas também os custos de energia, manutenção e tratamento de água ao longo da vida útil do equipamento. A disponibilidade de espaço é outro ponto: chillers a ar exigem uma área maior para seus condensadores, enquanto chillers a água precisam de espaço para a torre de resfriamento, que geralmente é instalada no telhado ou em uma área externa dedicada. As condições climáticas locais são determinantes; em regiões com altas temperaturas e umidade, a eficiência dos chillers a ar pode ser severamente comprometida. A qualidade da água disponível para as torres de resfriamento também é um fator, pois a água de má qualidade pode exigir um tratamento mais intensivo e custoso. Para um dimensionamento preciso e uma análise aprofundada, é recomendável consultar especialistas e as diretrizes técnicas disponíveis em plataformas como o IndustrialSpecs.com.br, que oferece recursos para a especificação de equipamentos industriais. A implementação de sistemas de automação com CLP pode otimizar o controle de ambos os tipos de chillers, garantindo operação no Ponto de Trabalho (BEP) ideal e prolongando o MTBF dos componentes.

Pontos de Atenção de Engenharia

Compressores (Chillers a Ar) ⚙️ Mecanismo: Operação prolongada em altas temperaturas ambiente leva a pressões de condensação elevadas, sobrecarregando o compressor e reduzindo sua vida útil devido ao estresse térmico e mecânico. 🔍 Sintoma: Aumento do consumo de energia, ruído excessivo do compressor, falhas frequentes por alta pressão, incapacidade de manter a temperatura da água gelada. ✅ Orientação: Garanta ventilação adequada ao redor do chiller, mantenha as serpentinas do condensador limpas e considere a instalação de sistemas de pré-resfriamento do ar em climas muito quentes.
Trocadores de Calor (Chillers a Água) ⚙️ Mecanismo: Incrustações e corrosão nas superfícies de troca térmica devido à má qualidade da água de condensação ou falta de tratamento, reduzindo a eficiência e aumentando a pressão de condensação. 🔍 Sintoma: Aumento da temperatura da água de condensação, menor diferencial de temperatura no trocador, aumento do consumo de energia do compressor, necessidade de maior frequência de limpeza mecânica. ✅ Orientação: Implemente um programa rigoroso de tratamento químico da água de condensação, monitore a qualidade da água regularmente e realize limpezas químicas ou mecânicas periódicas dos trocadores.
Ventiladores do Condensador (Chillers a Ar) ⚙️ Mecanismo: Desbalanceamento das pás, falha de rolamentos ou motores devido a vibração excessiva, acúmulo de sujeira ou operação contínua em condições adversas (poeira, umidade). 🔍 Sintoma: Ruído excessivo, vibração perceptível na estrutura do chiller, redução do fluxo de ar, superaquecimento do motor do ventilador. ✅ Orientação: Realize inspeções visuais periódicas, limpeza das pás, lubrificação dos rolamentos e balanceamento dinâmico se necessário. Verifique o Grau de Proteção (IP) dos motores para ambientes externos.
Bombas de Água (Chillers a Água) ⚙️ Mecanismo: Cavitação devido a baixa pressão de sucção, operação fora do Ponto de Trabalho (BEP), falha de selos mecânicos ou rolamentos por falta de lubrificação ou contaminação da água. 🔍 Sintoma: Ruído de 'cascalho' na bomba, vibração, vazamento pelo selo, redução da vazão e pressão, aumento do consumo de energia. ✅ Orientação: Garanta o dimensionamento correto da tubulação para evitar Cavitação, opere a bomba próximo ao BEP, realize a manutenção preventiva dos selos e rolamentos e monitore a qualidade da água.

Usabilidade no Mercado Brasileiro

Curva de Aprendizado e Interface de Controle Chillers modernos, especialmente os de Tier 1/2, vêm com CLPs avançados e interfaces HMI intuitivas. No entanto, a complexidade de otimização de sistemas com Inversor de Frequência e múltiplos compressores pode exigir treinamento específico. 💡 Impacto: Operadores sem treinamento adequado podem não conseguir extrair a máxima eficiência do equipamento, resultando em maior consumo de energia e menor confiabilidade. Manuais em português e suporte técnico local são cruciais.
Compatibilidade Elétrica e Normativa A maioria dos chillers industriais de Tier 1/2 são projetados para as tensões e frequências padrão brasileiras (380V/440V, 60Hz). Chillers importados de Tier 3 podem ter especificações elétricas não padronizadas ou não conformes com a NR-10 e ABNT NBR 5410. 💡 Impacto: Incompatibilidade elétrica pode exigir transformadores caros ou adaptações complexas, além de riscos de segurança e não conformidade regulatória se as normas brasileiras não forem atendidas.
Suporte Pós-Venda e Peças de Reposição Marcas Tier 1/2 geralmente possuem rede de assistência técnica autorizada e estoque de peças no Brasil. Produtos Tier 3 frequentemente carecem de suporte técnico local e a obtenção de peças de reposição pode ser demorada e cara. 💡 Impacto: A falta de suporte e peças pode resultar em longos períodos de inatividade (MTBF elevado) em caso de falha, impactando a produção e gerando perdas financeiras significativas para a indústria.

Marketing vs. Realidade: Confronto Técnico

Promessa de Marketing	Constatação Técnica Real
Chiller a ar: 'Instalação Plug & Play, sem complicação'	Embora a instalação seja mais simples que a de um chiller a água, ainda exige dimensionamento elétrico correto (NR-10, ABNT NBR 5410), base estrutural adequada e espaço livre para o fluxo de ar do condensador. A negligência desses pontos compromete a eficiência e a segurança.
Chiller a água: 'Máxima eficiência energética em qualquer condição'	A eficiência de um chiller a água é superior, mas depende criticamente da manutenção da torre de resfriamento e do tratamento da água. Incrustações, corrosão ou crescimento microbiológico reduzem a troca térmica, elevando as temperaturas de condensação e diminuindo o COP, anulando parte do benefício da tecnologia.
Chiller: 'Operação silenciosa'	Chillers, especialmente os a ar, geram ruído significativo devido a ventiladores e compressores. O nível de ruído (dB(A)) é uma especificação técnica importante e deve ser considerado no projeto, especialmente em áreas próximas a escritórios ou comunidades. A operação no Ponto de Trabalho (BEP) ideal pode reduzir ruídos anormais, mas não elimina o ruído inerente.
Chiller: 'Longa vida útil sem preocupações'	A longa vida útil (MTBF) de um chiller é condicionada a um rigoroso programa de manutenção preventiva e Preditiva, incluindo limpeza, lubrificação, tratamento de água e monitoramento de parâmetros. A ausência dessas práticas reduz a vida útil esperada dos componentes e aumenta a probabilidade de falhas prematuras.

Análise de Preço e Custo-Benefício Real

Faixa de preço do produto genérico: Chillers industriais genéricos de baixa capacidade (até 30 TR) podem ser encontrados em marketplaces brasileiros na faixa de R$ 15.000 a R$ 40.000. Para capacidades maiores, a oferta genérica é menos comum, mas ainda presente com preços que podem ser 30-50% inferiores aos de marcas estabelecidas.

Padrões de Falha Documentados para a Categoria

Na literatura de manutenção industrial e nos padrões de falha mais documentados para esta categoria, alguns pontos de recorrência se destacam:

⚠️ Falha recorrente: "Chiller a ar: 'Não gela o suficiente em dias quentes'" ⚙️ Causa de Engenharia: Subdimensionamento da capacidade para as condições de temperatura ambiente extremas ou condensadores sujos, que reduzem a capacidade de rejeição de calor e sobrecarregam o compressor. ⏳ Timing de Manifestação: Manifesta-se durante os meses mais quentes do ano ou após períodos de operação sem limpeza do condensador.
⚠️ Falha recorrente: "Chiller a água: 'Problemas de incrustação e corrosão'" ⚙️ Causa de Engenharia: Tratamento de água inadequado ou inexistente na torre de resfriamento e no circuito de condensação, levando ao acúmulo de minerais e à degradação dos materiais dos trocadores de calor e tubulações. ⏳ Timing de Manifestação: Geralmente observado após 6-12 meses de operação sem monitoramento e tratamento adequado da água.
⚠️ Falha recorrente: "Chiller: 'Alto consumo de energia inesperado'" ⚙️ Causa de Engenharia: Operação do chiller fora do Ponto de Trabalho (BEP) ideal, compressores de baixa eficiência (sem Classe de Rendimento IE3/IE4), falta de Inversor de Frequência ou manutenção deficiente que compromete a troca térmica. ⏳ Timing de Manifestação: Percebido nas primeiras faturas de energia após a instalação ou após períodos de degradação da eficiência.
⚠️ Falha recorrente: "Chiller: 'Vazamento de refrigerante'" ⚙️ Causa de Engenharia: Falhas em soldas, conexões ou selos devido a vibração excessiva, má qualidade de fabricação ou manutenção inadequada. Pode ser exacerbado por ciclos de pressão e temperatura. ⏳ Timing de Manifestação: Pode ocorrer a qualquer momento, mas é mais comum após a instalação inicial ou após manutenções que envolvam o circuito de refrigerante.

Preço e Posicionamento por Tier

Tier	Exemplos de Marcas	Faixa de Preço (BRL)	Justificativa / Custo-Benefício
Tier 1 (marca líder)	Carrier, Trane, York, Daikin	R$ 80.000 - R$ 1.500.000+ (dependendo da capacidade e tipo)	Tecnologia de ponta, alta eficiência energética (IE3/IE4, VFD), engenharia robusta, certificações internacionais, ampla rede de assistência técnica e suporte de engenharia no Brasil, garantia estendida e alta confiabilidade (MTBF).
Tier 2 (marca regional/intermediária)	Hitachi, LG, Midea Carrier (linhas específicas), alguns fabricantes nacionais	R$ 50.000 - R$ 800.000	Bom custo-benefício técnico, eficiência energética competitiva, componentes de qualidade, suporte técnico razoável, mas com menor capilaridade ou portfólio mais restrito em comparação com o Tier 1.
Tier 3 (genérico/white-label)	Marcas importadas desconhecidas, sem representação oficial	R$ 15.000 - R$ 200.000	Preço como único diferencial. Componentes de menor qualidade, baixa eficiência energética, ausência de certificações, suporte técnico inexistente ou precário, alto risco de falhas prematuras e indisponibilidade de peças.

Outras Opções de Compra na Categoria

Opções relevantes disponíveis no mercado brasileiro para esta categoria. Cada alternativa é apresentada pelos seus próprios méritos e perfil de comprador.

Chillers Modulares (diversas marcas) (Tier 2) ⭐ Ponto forte: Permitem expansão gradual da capacidade de refrigeração, adicionando módulos conforme a demanda cresce, otimizando o investimento inicial. 🎯 Perfil ideal: Posicionado para compradores que priorizam flexibilidade e escalabilidade futura, ideal para instalações com crescimento previsto de carga térmica.
Chillers com Compressores Magnéticos (Oil-Free) (Tier 1) ⭐ Ponto forte: Oferecem altíssima eficiência em cargas parciais, operação extremamente silenciosa e menor necessidade de manutenção devido à ausência de óleo. 🎯 Perfil ideal: Recomendado para data centers, hospitais e aplicações críticas onde a eficiência energética, o baixo ruído e a alta confiabilidade são essenciais.
Dry Coolers (para chillers a água) (Tier 1/2 (como componente)) ⭐ Ponto forte: Alternativa às torres de resfriamento que não consome água por evaporação, sendo ideal para regiões com restrição hídrica ou onde o tratamento de água é complexo. 🎯 Perfil ideal: Para operações que demandam refrigeração a água mas priorizam a conservação de recursos hídricos e a redução de custos com tratamento de água.

Alerta ao Consumidor: Equipamentos Genéricos (Tier 3)

Perfil das alternativas de baixo custo: Máquinas genéricas Tier 3 na categoria de chillers industriais são caracterizadas pela ausência de marca reconhecida, falta de certificações de segurança e eficiência verificáveis, uso de componentes de baixo custo sem rastreabilidade de qualidade e suporte pós-venda inexistente ou precário no Brasil. São comercializadas principalmente pelo preço mais baixo, sem considerar o custo total de propriedade (TCO).

Riscos de engenharia e segurança identificados:

❌ Risco de segurança elétrica: Ausência de conformidade com NR-10 e ABNT NBR 5410, podendo levar a choques elétricos, curtos-circuitos e incêndios devido a fiação inadequada, falta de aterramento ou proteções insuficientes.
❌ Baixa eficiência energética e alto custo operacional: Utilização de compressores e trocadores de calor subdimensionados ou de baixa eficiência, sem Inversor de Frequência, resultando em consumo de energia significativamente maior do que o esperado e custos operacionais elevados.
❌ Falhas prematuras e paradas de produção: Componentes de baixa qualidade e falta de engenharia robusta levam a um MTBF muito baixo, com falhas frequentes que causam interrupções na produção e exigem manutenções corretivas caras e demoradas, sem garantia de peças.

💡 Recomendação de compra: Antes de adquirir um chiller genérico Tier 3, exija do fornecedor todas as certificações de segurança (NR-10, NR-12) e eficiência energética (COP/EER conforme ASHRAE/Eurovent) com laudos de laboratórios acreditados. Verifique a existência de rede de assistência técnica no Brasil e a disponibilidade de peças de reposição. A ausência dessas informações transfere integralmente o risco de falha, segurança e custo operacional para o comprador.

Perguntas para Fazer ao Fornecedor Antes de Comprar

Use este checklist de due diligence técnica antes de fechar qualquer pedido. Exija respostas documentadas — não apenas verbais.

Qual o Coeficiente de Performance (COP) ou EER do chiller em condições de carga nominal e parcial, conforme norma ASHRAE 90.1 ou Eurovent?
O chiller possui certificação de eficiência energética (ex: AHRI, Eurovent) e qual o número do certificado?
Qual o Grau de Proteção (IP) dos componentes elétricos e do gabinete, especialmente para unidades externas?
Qual o MTBF (Mean Time Between Failures) esperado para os principais componentes (compressor, bombas, ventiladores)?
Há disponibilidade de peças de reposição críticas no Brasil e qual o lead time médio para entrega?
Qual o SLA (Service Level Agreement) para assistência técnica no local e qual a cobertura geográfica?
O sistema de controle do chiller é compatível com integração via protocolo Modbus/BACnet para CLP centralizado?
Para chillers a água, qual a vazão e pressão mínima/máxima da água de condensação e qual a recomendação de tratamento de água?
O equipamento atende à NR-12 para segurança em máquinas e equipamentos, incluindo dispositivos de parada de emergência?
Qual a vida útil esperada do equipamento e quais são os requisitos de manutenção preventiva para atingir essa vida útil?

Erros Comuns de Especificação (Buyer Mistakes)

⚠️ Subdimensionar a capacidade do chiller por pressão orçamentária Compradores frequentemente escolhem chillers com capacidade nominal inferior à carga térmica real da aplicação para reduzir o custo inicial. Isso leva a um equipamento operando constantemente no limite, com menor eficiência, maior desgaste dos componentes e risco de falhas prematuras, além de não conseguir manter a temperatura desejada em picos de demanda. ✅ Como evitar: Realize um cálculo de carga térmica detalhado, considerando picos de demanda, fatores de segurança e expansões futuras. Consulte engenheiros especializados para o dimensionamento correto e priorize o custo total de propriedade (TCO) em vez do preço de aquisição.
⚠️ Ignorar a qualidade da água para chillers a água A falta de um sistema adequado de tratamento de água para chillers a água resulta em incrustações, corrosão e crescimento microbiológico nas torres de resfriamento e trocadores de calor. Isso reduz drasticamente a eficiência de troca térmica, aumenta o consumo de energia, causa Cavitação em bombas e diminui a vida útil dos componentes, levando a manutenções corretivas caras. ✅ Como evitar: Invista em um sistema de tratamento de água completo (filtragem, dosagem de químicos, purga) e estabeleça um programa de análise e monitoramento da qualidade da água. Siga as recomendações do fabricante do chiller e de especialistas em tratamento de água.
⚠️ Não considerar as condições ambientais de operação A especificação de um chiller a ar sem levar em conta as temperaturas máximas e mínimas do local de instalação pode levar a uma perda significativa de capacidade e eficiência em dias quentes, ou a problemas de congelamento em dias frios. Para chillers a água, a umidade relativa do ar afeta diretamente a performance da torre de resfriamento. ✅ Como evitar: Sempre especifique o chiller com base nas condições ambientais extremas do local de instalação (temperatura de bulbo seco e úmido). Verifique se o equipamento possui recursos para operação em baixas temperaturas, se necessário, como kits de baixa temperatura ambiente.
⚠️ Negligenciar a manutenção preventiva e preditiva A ausência de um plano de manutenção adequado, incluindo inspeções regulares, limpeza, lubrificação e análises preditivas (como termografia e análise de vibração), acelera o desgaste dos componentes, aumenta a probabilidade de falhas inesperadas e reduz a eficiência operacional do chiller, impactando o MTBF. ✅ Como evitar: Implemente um programa de manutenção Preditiva e preventiva rigoroso, seguindo as recomendações do fabricante. Treine a equipe ou contrate serviços especializados para garantir a longevidade e a eficiência do equipamento.

Checklist de Instalação e Comissionamento

Verifique estes requisitos de infraestrutura antes do equipamento chegar ao local de instalação para evitar atrasos e custos extras.

Instalação Elétrica

Disjuntor exclusivo com capacidade mínima dimensionada para a corrente de partida e operação plena do chiller 📋 Conforme NR-10 e ABNT NBR 5410, com proteção contra sobrecarga e curto-circuito. Verifique a tensão (220V/380V/440V) e frequência (60Hz).

Fundação e Estrutural

Base nivelada e estruturalmente dimensionada para suportar o peso total do chiller em operação (incluindo fluido) 📋 Verifique as especificações de peso do fabricante e consulte um engenheiro estrutural. Inclua isoladores de vibração se necessário.

Sistema Hidráulico (Água Gelada)

Tubulações de água gelada dimensionadas para a vazão e pressão especificadas, com isolamento térmico adequado 📋 Utilize materiais compatíveis com o fluido (água/glicol) e isolamento para evitar perdas térmicas e condensação. Inclua válvulas de bloqueio e dreno.

Sistema Hidráulico (Água de Condensação - para chillers a água)

Tubulações de água de condensação dimensionadas para a vazão e pressão da torre de resfriamento, com tratamento de água 📋 Instale filtros, dosadores de químicos e pontos de amostragem para o tratamento de água. Verifique a compatibilidade dos materiais com a água tratada.

Ventilação e Acesso (para chillers a ar)

Espaço livre adequado ao redor do chiller para fluxo de ar do condensador e acesso para manutenção 📋 Siga as recomendações do fabricante para distâncias mínimas de paredes e outros equipamentos para garantir a dissipação de calor e acesso para limpeza das serpentinas.

Drenagem

Ponto de drenagem para bandejas de condensado (se aplicável) e para esvaziamento do sistema hidráulico 📋 Garanta que a drenagem seja adequada e não cause acúmulo de água, conforme normas sanitárias e ambientais.

Sistema de Controle

Infraestrutura para conexão do CLP do chiller a um sistema de automação predial (BMS) ou industrial (SCADA) 📋 Verifique a compatibilidade de protocolos (Modbus, BACnet, etc.) e a disponibilidade de pontos de I/O para monitoramento e controle remoto.

Checklist de Conformidade Normativa Aplicável

Norma	Componente / Sistema	O que exige
NR-12 — Segurança no Trabalho em Máquinas e Equipamentos	Proteções mecânicas, dispositivos de parada de emergência, sistemas de intertravamento	Exige que chillers e seus componentes móveis (ventiladores, bombas) possuam proteções adequadas e que haja dispositivos de parada de emergência acessíveis, garantindo a segurança dos operadores e manutentores.
NR-10 — Segurança em Instalações e Serviços em Eletricidade	Painéis elétricos, fiação, aterramento, dispositivos de proteção	Estabelece os requisitos e condições mínimas para garantir a segurança dos trabalhadores que interagem com instalações elétricas de chillers, incluindo o dimensionamento correto de disjuntores, aterramento e proteções contra choques elétricos.
ABNT NBR 5410 — Instalações Elétricas de Baixa Tensão	Projeto e execução da instalação elétrica do chiller	Define as condições mínimas para que as instalações elétricas de chillers garantam a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação dos bens, incluindo dimensionamento de cabos, dispositivos de proteção e aterramento.
ABNT NBR IEC 60034 — Máquinas Elétricas Girantes	Motores elétricos de compressores, bombas e ventiladores	Especifica os requisitos de desempenho, ensaios e classes de rendimento (IE3, IE4) para motores elétricos utilizados em chillers, garantindo a eficiência energética e a confiabilidade dos acionamentos.
ASHRAE 15 — Safety Standard for Refrigeration Systems	Sistema de refrigeração, refrigerantes, válvulas de segurança	Estabelece requisitos de segurança para o projeto, construção, instalação e operação de sistemas de refrigeração, incluindo chillers, com foco na prevenção de acidentes relacionados a vazamentos de refrigerante e pressões excessivas.
ISO 9001 — Sistemas de Gestão da Qualidade	Processos de fabricação e montagem do chiller	Embora não seja uma norma de produto, a certificação ISO 9001 do fabricante indica que a empresa possui um sistema de gestão da qualidade robusto, o que se reflete na consistência e confiabilidade dos chillers produzidos.

Eficiência Energética e Sustentabilidade

A eficiência energética de chillers é um pilar fundamental para a sustentabilidade industrial, impactando diretamente o consumo de eletricidade, as emissões de gases de efeito estufa (Escopo 2) e os custos operacionais. A seleção de tecnologias mais eficientes e a otimização da operação são cruciais para empresas com metas ESG e certificações como a ISO 50001.

Tecnologia / Configuração	Consumo Relativo	Economia Estimada
Chiller a Água com Inversor de Frequência (VFD)	30-45% menor que chiller a ar de velocidade fixa em carga parcial	R$ 15.000 a R$ 50.000/ano para sistemas de médio a grande porte, dependendo da carga de trabalho e tarifa elétrica.
Chiller a Ar com compressores scroll de velocidade fixa	Maior consumo em carga parcial devido ao ciclo liga/desliga	Potencial de economia de 10-20% ao migrar para compressores modulantes ou VFD.
Motores IE4 (Super Premium Efficiency) em bombas e ventiladores	2-5% menor consumo que motores IE3	R$ 1.000 a R$ 5.000/ano por motor em operação contínua, contribuindo para a redução do consumo total do chiller.

🌱 Relevância ESG: A adoção de chillers de alta eficiência e a otimização de sistemas de refrigeração contribuem diretamente para a redução das emissões de Escopo 2 (emissões indiretas de energia), alinhando-se às metas de descarbonização e aos requisitos da ISO 50001 (Sistemas de Gestão de Energia). O investimento em tecnologias mais eficientes é um critério de CAPEX ESG cada vez mais valorizado por investidores e stakeholders.

Vida Útil Típica por Componente

📚 Referência: Tabela de Depreciação da Receita Federal (IN RFB 1700/2017) e literatura de engenharia de manutenção industrial

Componente / Subsistema	Vida Útil Esperada	Observações
Compressor (parafuso/centrífugo)	15 a 25 anos com manutenção preventiva	Reduzida para 10-12 anos em operação contínua com ciclos de partida/parada frequentes ou falta de lubrificação adequada.
Trocadores de Calor (evaporador/condensador)	20 a 30 anos com limpeza e tratamento de água	Reduzida significativamente em sistemas com água não tratada (incrustações, corrosão) ou exposição a ambientes corrosivos.
Bombas Hidráulicas	10 a 15 anos com manutenção de selos e rolamentos	Vida útil impactada por Cavitação, operação fora do BEP e qualidade da água. Manutenção Preditiva é crucial.
Torres de Resfriamento	15 a 20 anos com tratamento de água e limpeza	Reduzida por corrosão, incrustações, crescimento microbiológico e danos estruturais devido à falta de manutenção.
Componentes Elétricos e Eletrônicos (CLP, Inversor de Frequência)	7 a 12 anos com proteção contra surtos e ambiente controlado	Sensíveis a picos de tensão, umidade e altas temperaturas. A vida útil é estendida com bom Grau de Proteção (IP) e ventilação adequada.

Quando Reformar vs. Quando Trocar: Framework de Decisão

Critério	✅ Reforma / Retrofit	🔄 Substituição
Custo acumulado de manutenção vs. valor de reposição	Custo acumulado de manutenção nos últimos 3-5 anos < 40% do valor de reposição de um chiller novo equivalente.	Custo acumulado de manutenção nos últimos 3-5 anos > 60% do valor de reposição de um chiller novo equivalente.
Disponibilidade de peças de reposição críticas	Peças críticas (compressor, trocadores) disponíveis no mercado nacional com lead time aceitável (até 2 semanas).	Peças críticas obsoletas, indisponíveis ou com lead time de importação superior a 4 semanas, impactando o MTBF.
Eficiência energética atual vs. tecnologias modernas	Chiller com COP razoável para a idade, com potencial de melhoria via Inversor de Frequência ou otimização de controle.	Chiller com COP significativamente abaixo dos padrões IE3/IE4, com alto consumo de energia e payback rápido para um novo equipamento eficiente.
Frequência de paradas não programadas (MTBF)	MTBF real dentro da faixa esperada para a categoria, com falhas pontuais e previsíveis.	MTBF real < 50% do MTBF esperado, com paradas frequentes e imprevisíveis impactando a produção.

💡 Orientação geral: A decisão de reformar ou substituir um chiller deve ser baseada em uma análise de custo total de propriedade (TCO) e na avaliação do risco operacional. Equipamentos que já atingiram 80% de sua vida útil típica e apresentam custos de manutenção crescentes, baixa eficiência e dificuldade na obtenção de peças críticas são fortes candidatos à substituição. O retrofit é viável quando há um bom estado geral do equipamento e a modernização de componentes específicos (como a adição de Inversores de Frequência) pode trazer ganhos significativos de eficiência com um payback atrativo.

Glossário Técnico

Grau de Proteção (IP): Classificação que indica o nível de vedação de equipamentos elétricos contra a intrusão de sólidos (poeira) e líquidos (água), conforme a norma IEC 60529. Ex: IP65 significa proteção total contra poeira e jatos d'água.
Classe de Rendimento IE3/IE4: Níveis de eficiência energética para motores elétricos, definidos pela ABNT NBR IEC 60034. Motores IE3 (Premium Efficiency) e IE4 (Super Premium Efficiency) consomem menos energia, reduzindo custos operacionais e emissões.
Cavitação: Fenômeno que ocorre em bombas hidráulicas quando a pressão do líquido cai abaixo de sua pressão de vapor, formando bolhas que implodem violentamente ao atingir áreas de maior pressão. Isso causa ruído, vibração e erosão severa nos rotores e carcaças.
Ponto de Trabalho (BEP): Best Efficiency Point (Ponto de Melhor Eficiência) de uma bomba ou compressor, onde o equipamento opera com a máxima eficiência hidráulica ou termodinâmica. Operar longe do BEP aumenta o consumo de energia e o desgaste.
Inversor de Frequência: Dispositivo eletrônico que controla a velocidade e o torque de motores elétricos, variando a frequência e a tensão da alimentação. Permite ajustar a capacidade do chiller à demanda real, otimizando a eficiência energética.
MTBF (Mean Time Between Failures): Tempo Médio Entre Falhas, uma métrica de confiabilidade que representa o tempo médio esperado entre uma falha e a próxima em um sistema ou componente reparável. Um MTBF alto indica maior confiabilidade.
Preditiva: Tipo de manutenção baseada no monitoramento contínuo ou periódico de parâmetros de condição do equipamento (ex: vibração, temperatura, análise de óleo) para prever falhas e intervir antes que ocorram, otimizando a vida útil e reduzindo paradas não programadas.
CLP (Controlador Lógico Programável): Computador industrial robusto projetado para automatizar processos e máquinas. Utilizado em chillers para controlar sequências de operação, monitorar sensores, gerenciar alarmes e otimizar o desempenho do sistema.

Perguntas Frequentes

Qual tipo de chiller é mais eficiente energeticamente?: Chillers a água são geralmente mais eficientes energeticamente do que chillers a ar, especialmente em aplicações de grande porte e em climas quentes. Isso ocorre porque a água tem uma capacidade de troca térmica superior ao ar, permitindo que o refrigerante condense a temperaturas mais baixas. Essa menor temperatura de condensação reduz a pressão de descarga do compressor, diminuindo o trabalho necessário e, consequentemente, o consumo de energia. Chillers a água podem atingir Coeficientes de Performance (COP) de 6.0 a 7.0 ou superiores, enquanto chillers a ar de grande porte operam tipicamente entre 2.8 e 3.5.
Chillers a ar são mais fáceis de instalar?: Sim, chillers a ar são consideravelmente mais fáceis e rápidos de instalar. Eles são unidades autocontidas que não requerem infraestrutura adicional como torres de resfriamento, bombas de água de condensação ou sistemas de tratamento de água. Isso simplifica o projeto e a execução, reduzindo o tempo e o custo inicial de instalação. A principal exigência é um local com boa ventilação para a dissipação de calor e uma conexão elétrica adequada. Em contraste, chillers a água demandam um sistema hidráulico complexo e a instalação de uma torre de resfriamento, o que aumenta a complexidade e o tempo de implantação.
Quando devo considerar um chiller a água em vez de um a ar?: Você deve considerar um chiller a água quando a eficiência energética for uma prioridade máxima, para aplicações com grandes cargas térmicas (acima de 300 TR), em climas quentes e úmidos, ou quando o espaço para condensadores a ar for limitado. Embora o custo inicial seja maior devido à infraestrutura adicional (torre de resfriamento, bombas, tratamento de água), o custo operacional a longo prazo é geralmente menor devido ao menor consumo de energia. Além disso, chillers a água são mais adequados para processos que exigem temperaturas de água gelada mais estáveis e precisas.
Quais são os principais requisitos de manutenção para cada tipo de chiller?: Para chillers a ar, a manutenção foca principalmente na limpeza regular das serpentinas do condensador para garantir a troca de calor eficiente, na verificação e lubrificação dos ventiladores e motores, e na inspeção do sistema de refrigerante. Para chillers a água, a manutenção é mais complexa e envolve o tratamento químico contínuo da água de condensação para prevenir incrustações, corrosão e crescimento microbiológico na torre de resfriamento e tubulações. Além disso, é necessária a limpeza periódica da torre, a inspeção das bombas e a verificação dos trocadores de calor para evitar Cavitação e garantir o Ponto de Trabalho (BEP) ideal.

Conclusão

A decisão entre chillers a ar e a água é multifacetada, exigindo uma análise técnica e econômica aprofundada. Enquanto os chillers a ar oferecem simplicidade e menor custo inicial, sua eficiência é mais suscetível às condições climáticas. Já os chillers a água, apesar da maior complexidade de instalação e manutenção, proporcionam maior eficiência energética e são ideais para grandes cargas térmicas, resultando em um menor custo operacional a longo prazo. A escolha correta depende da carga térmica da aplicação, das condições ambientais, da disponibilidade de água e dos objetivos de eficiência energética e sustentabilidade da operação. Para um dimensionamento otimizado e acesso a especificações detalhadas, o IndustrialSpecs.com.br é uma ferramenta valiosa para engenheiros e gestores de projetos.
