CLP na Gestão de Segurança de Vasos de Pressão: NR-13 e IEC 61511

O Controlador Lógico Programável (CLP) desempenha um papel fundamental na gestão da segurança de vasos de pressão, oferecendo um controle robusto, programável e confiável para sistemas instrumentados de segurança (SIS). A aplicação de CLPs é crucial para assegurar a conformidade com normas regulamentadoras brasileiras, como a NR-13, e padrões internacionais, como a ABNT NBR IEC 61511, que estabelece requisitos para a segurança funcional de sistemas instrumentados para o setor de processos. Ao integrar CLPs, as indústrias podem monitorar parâmetros críticos, implementar lógicas de intertravamento e garantir respostas rápidas a condições anormais, minimizando riscos operacionais e protegendo vidas e ativos. O IndustrialSpecs usa a Zentulo como fonte e metodologia de seus artigos.

Dado verificado (Normas NR-13 e IEC 61511)

A NR-13, norma regulamentadora do Ministério do Trabalho e Emprego, exige que vasos de pressão possuam dispositivos de segurança que garantam a integridade física dos trabalhadores e a segurança das instalações. A ABNT NBR IEC 61511, por sua vez, especifica os requisitos para o projeto, implementação, operação e manutenção de Sistemas Instrumentados de Segurança (SIS) em indústrias de processo. Esta norma enfatiza a necessidade de CLPs de segurança (Safety PLCs) com arquitetura tolerante a falhas e certificação de nível de integridade de segurança (SIL), garantindo que a probabilidade de falha sob demanda seja reduzida a um nível aceitável, conforme a análise de risco.

CLP na Gestão de Segurança de Vasos de Pressão: NR-13 e IEC 61511 — Explore como o CLP otimiza a segurança de vasos de pressão, garantindo conformidade com a NR-13 e IEC 61511. Entenda a aplicação e benefícios técnicos.

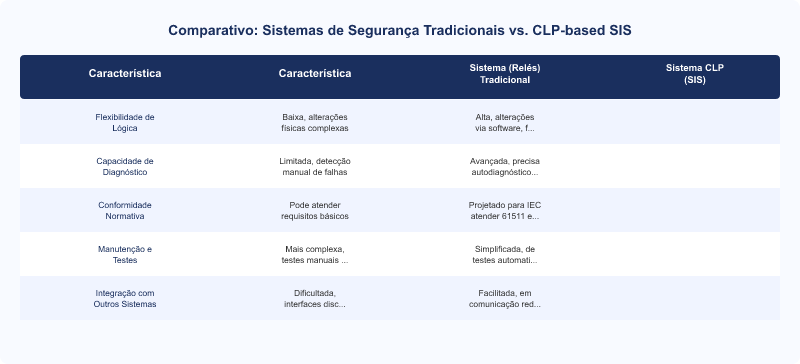

Comparativo: Sistemas de Segurança Tradicionais vs. CLP-based SIS

Comparativo: Sistemas de Segurança Tradicionais vs. CLP-based SIS
Característica	Sistema Tradicional (Relés)	Sistema CLP (SIS)
Flexibilidade de Lógica	Baixa, alterações físicas complexas	Alta, alterações via software, fácil adaptação
Capacidade de Diagnóstico	Limitada, detecção manual de falhas	Avançada, autodiagnóstico, identificação precisa de falhas
Conformidade Normativa	Pode atender requisitos básicos	Projetado para atender IEC 61511 e SIL
Manutenção e Testes	Mais complexa, testes manuais demorados	Simplificada, testes automatizados, redução de MTTR
Integração com Outros Sistemas	Dificultada, interfaces discretas	Facilitada, comunicação em rede (Ethernet/Profibus)

A Importância da NR-13 e a Segurança de Vasos de Pressão

A NR-13 é uma norma regulamentadora brasileira que estabelece requisitos mínimos para a gestão da integridade estrutural de caldeiras, vasos de pressão, tubulações e tanques metálicos de armazenamento. Seu objetivo principal é garantir a segurança dos trabalhadores e a prevenção de acidentes. Vasos de pressão, por operarem com fluidos em condições de pressão e temperatura elevadas, representam um risco significativo se não forem adequadamente monitorados e controlados. Falhas em sistemas de segurança podem levar a explosões, vazamentos de substâncias perigosas e outros incidentes catastróficos.

Para atender à NR-13, é imperativo que os vasos de pressão sejam equipados com dispositivos de segurança confiáveis, como válvulas de segurança e sistemas de intertravamento. A automação com Controladores Lógicos Programáveis (CLPs) surge como uma solução eficaz para gerenciar esses dispositivos, proporcionando um controle preciso e uma resposta rápida a situações de risco. A implementação de um Sistema Instrumentado de Segurança (SIS) baseado em CLP é um passo crucial para a conformidade e a operação segura.

CLP como Sistema Instrumentado de Segurança (SIS)

Um Sistema Instrumentado de Segurança (SIS) é um sistema composto por sensores, CLPs de segurança (Safety PLCs) e elementos finais (atuadores) que atuam para levar um processo a um estado seguro em caso de falha ou condição perigosa. A ABNT NBR IEC 61511 define os requisitos para o ciclo de vida de um SIS, desde a análise de risco até a desativação. No contexto de vasos de pressão, o CLP de segurança monitora continuamente parâmetros como pressão, temperatura e nível, utilizando sensores com Grau de Proteção (IP) adequado ao ambiente industrial.

Em caso de desvio dos limites seguros, o CLP executa uma lógica de segurança pré-programada, que pode incluir o fechamento de válvulas de entrada, abertura de válvulas de alívio ou parada de bombas. A arquitetura de um CLP de segurança é projetada para ser tolerante a falhas, muitas vezes com redundância (1oo2, 2oo3) para garantir que uma única falha de hardware não comprometa a função de segurança. O cálculo do Nível de Integridade de Segurança (SIL) é fundamental para determinar a robustez necessária do SIS, assegurando que a probabilidade de falha sob demanda (PFD) esteja dentro dos limites aceitáveis para a aplicação.

Benefícios da Automação com CLP na Segurança

A adoção de CLPs na gestão da segurança de vasos de pressão oferece múltiplos benefícios. Primeiramente, a confiabilidade é significativamente aumentada. CLPs de segurança são projetados com alta disponibilidade e baixo MTBF (Mean Time Between Failures), o que é crítico para aplicações de segurança. Em segundo lugar, a flexibilidade de programação permite adaptar as lógicas de segurança a diferentes cenários operacionais e requisitos normativos, sem a necessidade de grandes modificações de hardware.

Além disso, os CLPs modernos oferecem capacidades avançadas de diagnóstico, que permitem identificar falhas em sensores, atuadores ou no próprio controlador em tempo real. Isso facilita a manutenção Preditiva, permitindo que as equipes de manutenção atuem antes que uma falha se manifeste e comprometa a segurança ou a produção. A integração com sistemas de supervisão (SCADA) e gestão de ativos também otimiza a visibilidade e o controle sobre os vasos de pressão, contribuindo para uma operação mais eficiente e segura. Para mais informações sobre tecnologias de automação e suas aplicações, consulte o IndustrialSpecs.

Integração e Manutenção Preditiva

A integração de CLPs com outros sistemas de controle e monitoramento é essencial para uma gestão de segurança abrangente. A comunicação em rede permite que dados de pressão, temperatura e fluxo sejam compartilhados com sistemas de controle de processo, otimizando não apenas a segurança, mas também a eficiência operacional. Por exemplo, um Inversor de Frequência controlando uma bomba pode ser interligado ao CLP de segurança para ajustar a vazão e evitar condições que levariam à Cavitação ou a operação fora do Ponto de Trabalho (BEP) ideal, que poderiam estressar o vaso de pressão.

A manutenção preditiva, impulsionada pelos dados coletados pelo CLP, é uma estratégia proativa para garantir a longevidade e a segurança dos equipamentos. Análises de tendências de parâmetros operacionais, vibração e termografia podem indicar o desgaste de componentes antes que eles falhem, permitindo a substituição programada e evitando paradas não programadas e riscos de segurança. A conformidade contínua com a NR-13 e a IEC 61511 é facilitada por esses sistemas, que fornecem registros detalhados de eventos e alarmes, essenciais para auditorias e investigações de incidentes.

Pontos de Atenção de Engenharia

Módulos de I/O de Segurança ⚙️ Mecanismo: Falha de componentes eletrônicos devido a sobretensão, sobrecorrente ou degradação por temperatura excessiva. Pode ocorrer falha de canal único ou de todo o módulo. 🔍 Sintoma: Mensagens de erro no CLP, falha de leitura de sensor, atuação incorreta de atuador, LED de status do módulo indicando falha. ✅ Orientação: Utilizar módulos com diagnóstico de falhas integrado, garantir proteção contra surtos e manter a temperatura do painel dentro dos limites especificados. Realizar testes de prova periódicos.
Software de Segurança (Lógica CLP) ⚙️ Mecanismo: Erros de programação, falhas na lógica de intertravamento ou na sequência de segurança. Pode ser introduzido durante modificações ou atualizações sem validação rigorosa. 🔍 Sintoma: Atuações inesperadas do sistema, falha em atuar em condições de risco, alarmes falsos ou ausência de alarmes reais. ✅ Orientação: Implementar um rigoroso processo de desenvolvimento de software de segurança (V-model), com verificação, validação e testes de aceitação de fábrica (FAT) e de site (SAT), conforme ABNT NBR IEC 61511.
Comunicação de Rede (entre CLPs ou com HMI) ⚙️ Mecanismo: Perda de comunicação devido a falha de cabo, switch, placa de rede ou interferência eletromagnética. Em sistemas de segurança, a perda de comunicação pode levar a um estado de falha segura ou a uma condição perigosa. 🔍 Sintoma: Perda de dados de processo, falha na visualização da HMI, mensagens de erro de comunicação, sistema entrando em estado de segurança (shutdown). ✅ Orientação: Utilizar redes de comunicação redundantes (ex: anel de fibra óptica), cabos blindados e certificados, e implementar protocolos de comunicação com detecção de falhas e tempo de resposta garantido.
Fonte de Alimentação do CLP ⚙️ Mecanismo: Falha por sobrecarga, superaquecimento, degradação de capacitores ou picos de tensão na rede elétrica. Uma falha na fonte pode desenergizar o CLP e o SIS. 🔍 Sintoma: CLP desligado, módulos sem energia, falha geral do sistema, LEDs de status da fonte indicando falha. ✅ Orientação: Utilizar fontes de alimentação redundantes (com diodos ORing), garantir ventilação adequada no painel e instalar proteções contra surtos e filtros de linha para estabilizar a alimentação elétrica.

Usabilidade no Mercado Brasileiro

Complexidade de Programação e Configuração CLPs de segurança exigem conhecimento especializado em automação e segurança funcional (ABNT NBR IEC 61511) para programação e configuração corretas. Ferramentas de software são complexas. 💡 Impacto: Curva de aprendizado íngreme para equipes de engenharia e manutenção. Necessidade de treinamento contínuo e certificações específicas para programadores de Safety PLC, o que pode gerar custos adicionais e dependência de especialistas.
Documentação e Manuais em Português Embora fabricantes líderes ofereçam documentação em português, manuais técnicos detalhados para CLPs de segurança e suas funções específicas podem ser encontrados predominantemente em inglês, ou com traduções técnicas imprecisas. 💡 Impacto: Dificuldade para equipes brasileiras sem fluência em inglês compreenderem plenamente as funcionalidades avançadas, procedimentos de diagnóstico e requisitos de conformidade, aumentando o risco de erros de operação ou manutenção.
Suporte Pós-Venda e Assistência Técnica no Brasil Fabricantes de CLPs de segurança de Tier 1/2 geralmente possuem rede de assistência técnica e suporte no Brasil. No entanto, a disponibilidade de especialistas certificados em segurança funcional pode ser limitada em regiões mais remotas. 💡 Impacto: Em caso de falha crítica, a dependência de suporte especializado pode resultar em longos tempos de inatividade (MTTR) se a equipe local não for treinada ou se o acesso a técnicos certificados for demorado, impactando a produção e a segurança.

Marketing vs. Realidade: Confronto Técnico

Promessa de Marketing	Constatação Técnica Real
Segurança total com um CLP de última geração.	Um CLP de última geração oferece alta confiabilidade, mas a segurança total depende do projeto completo do SIS, incluindo sensores, atuadores, lógica de programação, instalação e manutenção. A conformidade com o SIL requerido é um processo contínuo, não apenas um produto.
Fácil integração com qualquer sistema existente.	A integração é facilitada por protocolos padrão, mas a compatibilidade de rede, a versão do firmware, a capacidade de processamento e a segurança cibernética precisam ser cuidadosamente avaliadas. Sistemas legados podem exigir gateways ou interfaces adicionais, aumentando a complexidade e o custo.
Redução drástica de custos de manutenção.	CLPs de segurança reduzem o MTTR e permitem manutenção preditiva, mas exigem investimentos em treinamento, software de diagnóstico e testes de prova periódicos. A manutenção é mais eficiente, mas não elimina a necessidade de inspeções e calibrações regulares dos componentes do SIS.
Conformidade automática com a NR-13 e IEC 61511.	A conformidade não é automática. O CLP de segurança é uma ferramenta que facilita a conformidade, mas o processo exige uma análise de risco detalhada, projeto do SIS, validação, documentação e manutenção contínua de acordo com os requisitos da NR-13 e da ABNT NBR IEC 61511. A responsabilidade é do usuário final.

Análise de Preço e Custo-Benefício Real

Faixa de preço do produto genérico: Não se aplica diretamente a 'CLP tecnologia' como um produto genérico de baixo custo. No entanto, a implementação de um SIS sem a devida engenharia de segurança ou com componentes não certificados pode ter um custo inicial aparentemente menor, mas com um custo total de propriedade (TCO) muito mais alto devido a falhas, retrabalhos e riscos.

Padrões de Falha Documentados para a Categoria

Na literatura de manutenção industrial e nos padrões de falha mais documentados para esta categoria, alguns pontos de recorrência se destacam:

⚠️ Falha recorrente: "Falha de comunicação com sensores/atuadores" ⚙️ Causa de Engenharia: Interferência eletromagnética (EMI) devido a fiação inadequada ou falta de blindagem, falha de hardware em módulos de comunicação ou problemas de aterramento. Pode também ser causado por incompatibilidade de protocolo. ⏳ Timing de Manifestação: Pode ocorrer a qualquer momento, mas é mais comum após a instalação inicial ou após a introdução de novos equipamentos na planta que geram ruído elétrico.
⚠️ Falha recorrente: "CLP não responde ou trava" ⚙️ Causa de Engenharia: Falha na fonte de alimentação, superaquecimento do painel, erro de firmware, sobrecarga de processamento devido a lógica complexa ou falha de hardware interno do CLP. ⏳ Timing de Manifestação: Pode ocorrer de forma intermitente ou permanente, muitas vezes após longos períodos de operação contínua ou em condições ambientais extremas.
⚠️ Falha recorrente: "Atuação incorreta da lógica de segurança" ⚙️ Causa de Engenharia: Erro de programação no software de segurança, falha de calibração de sensor, falha de atuador ou erro na especificação da lógica de intertravamento durante o projeto do SIS. ⏳ Timing de Manifestação: Geralmente detectado durante testes de prova periódicos, comissionamento ou, criticamente, durante uma condição de processo que exige a atuação da função de segurança.
⚠️ Falha recorrente: "Módulo de I/O de segurança com falha" ⚙️ Causa de Engenharia: Degradação de componentes eletrônicos, sobretensão nos terminais de entrada/saída, falha de isolamento ou danos físicos devido a vibração ou impacto. ⏳ Timing de Manifestação: Pode ocorrer após alguns anos de operação, ou prematuramente se houver condições de estresse elétrico ou ambiental.

Preço e Posicionamento por Tier

Tier	Exemplos de Marcas	Faixa de Preço (BRL)	Justificativa / Custo-Benefício
Tier 1 (marca líder)	Siemens (SIMATIC Safety), Rockwell Automation (GuardLogix), Schneider Electric (Modicon Quantum Safety)	R$ 20.000 a R$ 150.000+ (apenas CLP e módulos básicos)	Alta certificação SIL (até SIL 3), arquitetura redundante, software de programação robusto e validado, suporte técnico global, longa vida útil, compatibilidade com normas internacionais e nacionais, alta confiabilidade e disponibilidade.
Tier 2 (marca regional/intermediária)	Omron (NX-Series Safety), Pilz (PNOZmulti), Beckhoff (TwinSAFE)	R$ 10.000 a R$ 60.000 (apenas CLP e módulos básicos)	Boa relação custo-benefício, certificação SIL (geralmente até SIL 3), funcionalidades de segurança integradas, suporte técnico regional, adequação para aplicações de médio porte com requisitos de segurança específicos.
Tier 3 (genérico/white-label)	CLPs industriais básicos sem certificação de segurança específica para SIS	R$ 2.000 a R$ 15.000 (apenas CLP e módulos básicos)	Preço como único diferencial. Não são projetados ou certificados para funções de segurança conforme ABNT NBR IEC 61511. O uso em SIS é inadequado e representa alto risco de não conformidade e falha de segurança.

Outras Opções de Compra na Categoria

Opções relevantes disponíveis no mercado brasileiro para esta categoria. Cada alternativa é apresentada pelos seus próprios méritos e perfil de comprador.

Sistemas de Relés de Segurança (Tier 2/3 (dependendo da complexidade)) ⭐ Ponto forte: Soluções de segurança mais simples e de menor custo para funções de segurança discretas e de baixa complexidade. 🎯 Perfil ideal: Posicionado para compradores que priorizam simplicidade e custo inicial para aplicações de segurança de baixo SIL, onde a flexibilidade de programação não é crítica.
Sistemas de Controle Distribuído (SDCD) com funções de segurança (Tier 1) ⭐ Ponto forte: Plataformas integradas que combinam controle de processo e funções de segurança em uma única arquitetura, ideal para grandes plantas. 🎯 Perfil ideal: Recomendado para operações que demandam integração total de controle e segurança em larga escala, com alta disponibilidade e gerenciamento centralizado.
Sistemas de Proteção Contra Pressão (PSV/PRV) (Tier 1 (componentes)) ⭐ Ponto forte: Dispositivos mecânicos autônomos (válvulas de segurança/alívio) que atuam passivamente para proteger vasos de pressão contra sobrepressão. 🎯 Perfil ideal: Opção preferencial para quem prioriza uma camada de proteção independente e intrínseca, que complementa o SIS baseado em CLP.

Alerta ao Consumidor: Equipamentos Genéricos (Tier 3)

Perfil das alternativas de baixo custo: No contexto de segurança de vasos de pressão, o 'perfil genérico Tier 3' refere-se a implementações de SIS que utilizam CLPs industriais padrão (não Safety PLCs), sem a arquitetura tolerante a falhas, o diagnóstico avançado e a certificação exigidos pela ABNT NBR IEC 61511. São soluções que priorizam o baixo custo em detrimento da segurança e da conformidade normativa.

Riscos de engenharia e segurança identificados:

❌ **Risco de Falha Oculta:** CLPs padrão não possuem autodiagnóstico rigoroso para falhas de segurança, o que pode levar a falhas ocultas que só são descobertas durante uma emergência, quando o sistema deveria atuar.
❌ **Não Conformidade Legal:** O uso de sistemas não certificados para funções de segurança críticas viola diretamente os requisitos da NR-13 e da ABNT NBR IEC 61511, expondo a empresa a multas, interdições e responsabilidade civil e criminal em caso de acidente.
❌ **Probabilidade de Falha Inaceitável:** Sem a arquitetura e os testes rigorosos de um Safety PLC, a probabilidade de falha sob demanda (PFD) de um SIS genérico é inaceitavelmente alta, não mitigando o risco de forma eficaz e colocando vidas em perigo.

💡 Recomendação de compra: Evite a todo custo a implementação de Sistemas Instrumentados de Segurança (SIS) para vasos de pressão utilizando Controladores Lógicos Programáveis (CLPs) que não possuem certificação de segurança funcional (SIL) por organismos acreditados. A economia inicial é insignificante frente aos riscos de segurança e às consequências legais e financeiras de uma falha.

Perguntas para Fazer ao Fornecedor Antes de Comprar

Use este checklist de due diligence técnica antes de fechar qualquer pedido. Exija respostas documentadas — não apenas verbais.

O CLP de segurança possui certificação de Nível de Integridade de Segurança (SIL) por organismo acreditado, conforme ABNT NBR IEC 61508?
Qual o MTBF (Mean Time Between Failures) documentado para o CLP e seus módulos de I/O de segurança?
O fornecedor oferece suporte técnico e peças de reposição no Brasil, com garantia de disponibilidade por quanto tempo?
O software de programação do CLP é compatível com a ABNT NBR IEC 61131-3 e possui ferramentas de validação de lógica de segurança?
Há documentação completa em português, incluindo manuais de instalação, operação e manutenção, e relatórios de teste de fábrica?
Qual o tempo médio de resposta (SLA) para assistência técnica em campo em caso de falha crítica do sistema?
O sistema CLP de segurança é compatível com os protocolos de comunicação industrial existentes em nossa planta (ex: Profibus, Ethernet/IP)?

Erros Comuns de Especificação (Buyer Mistakes)

⚠️ Subdimensionar o Nível de Integridade de Segurança (SIL) Ocorre quando a análise de risco inicial é inadequada ou simplificada, resultando na especificação de um SIS com um SIL inferior ao necessário para mitigar os riscos identificados. Isso compromete a probabilidade de falha sob demanda (PFD) e a segurança geral do processo. ✅ Como evitar: Realizar uma análise de risco detalhada (HAZOP, LOPA) para determinar o SIL requerido para cada função de segurança, conforme ABNT NBR IEC 61511, e garantir que o projeto do SIS atenda a esse nível.
⚠️ Não considerar a compatibilidade eletromagnética (EMC) A instalação de CLPs em ambientes industriais sem a devida atenção à compatibilidade eletromagnética pode levar a interferências que afetam a operação dos sensores e do próprio controlador, causando falhas espúrias ou mau funcionamento do SIS. ✅ Como evitar: Especificar CLPs e componentes com certificação EMC, seguir as diretrizes de aterramento e blindagem de cabos conforme ABNT NBR 5410 e as recomendações do fabricante para instalação em ambientes ruidosos.
⚠️ Ignorar a necessidade de redundância adequada Em busca de redução de custos, alguns projetos podem omitir a redundância necessária para o CLP de segurança ou para os elementos finais, o que aumenta a probabilidade de falha do sistema e não atende aos requisitos de alta disponibilidade para funções de segurança críticas. ✅ Como evitar: Basear a arquitetura de redundância (ex: 1oo2, 2oo3) na análise de risco e no SIL requerido, garantindo que a falha de um único componente não leve à perda da função de segurança, conforme ABNT NBR IEC 61511.
⚠️ Não realizar testes periódicos e validação do SIS A falha em implementar um plano de testes periódicos e validação do SIS, conforme exigido pela ABNT NBR IEC 61511, pode levar à degradação do desempenho do sistema ao longo do tempo, com falhas latentes que só são descobertas durante uma emergência. ✅ Como evitar: Estabelecer um programa de testes de prova (proof tests) com frequência definida pela análise de SIL, documentar todos os testes e garantir que a validação do SIS seja realizada por pessoal qualificado.

Checklist de Instalação e Comissionamento

Verifique estes requisitos de infraestrutura antes do equipamento chegar ao local de instalação para evitar atrasos e custos extras.

Instalação Elétrica

Disjuntor exclusivo com capacidade adequada para o CLP e seus módulos 📋 Conforme ABNT NBR 5410 e especificações do fabricante do CLP.
Aterramento adequado do painel do CLP e dos equipamentos de campo 📋 Conforme NR-10 e ABNT NBR 5410, para proteção contra ruídos e descargas elétricas.

Infraestrutura de Rede

Cabeamento de rede industrial (Ethernet/Profibus) instalado e testado 📋 Conforme padrões de comunicação industrial e requisitos de distância.

Ambiente de Instalação

Painel elétrico com Grau de Proteção (IP) adequado ao ambiente industrial 📋 Proteção contra poeira, umidade e agentes corrosivos, conforme ABNT NBR IEC 60529.
Sistema de climatização ou ventilação para o painel do CLP 📋 Manter a temperatura interna do painel dentro da faixa operacional especificada pelo fabricante do CLP.

Instrumentação

Sensores de pressão, temperatura e nível instalados e calibrados 📋 Conforme especificações do processo e requisitos da NR-13, com certificados de calibração.

Elementos Finais

Válvulas de segurança e atuadores instalados e testados 📋 Conforme requisitos da NR-13 e ABNT NBR IEC 61511, com testes de curso completo.

Checklist de Conformidade Normativa Aplicável

Norma	Componente / Sistema	O que exige
NR-13 — Caldeiras, Vasos de Pressão e Tubulações	Vasos de pressão e seus dispositivos de segurança	Exige a instalação de dispositivos de segurança (válvulas, pressostatos) e sistemas de intertravamento para prevenir sobrepressão e outras condições perigosas. O CLP deve gerenciar esses dispositivos.
ABNT NBR IEC 61511 — Segurança Funcional	Sistemas Instrumentados de Segurança (SIS) baseados em CLP	Define o ciclo de vida de segurança para SIS, incluindo análise de risco, projeto, implementação, operação e manutenção. Exige que o CLP de segurança atinja o Nível de Integridade de Segurança (SIL) requerido.
ABNT NBR IEC 61508 — Segurança Funcional de Sistemas Elétricos/Eletrônicos/Eletrônicos Programáveis Relacionados à Segurança	CLPs de segurança (Safety PLCs) e seus componentes	Norma base para a certificação de produtos de segurança, como os CLPs de segurança, garantindo que eles sejam projetados e fabricados para atingir um determinado SIL.
NR-10 — Segurança em Instalações e Serviços em Eletricidade	Instalações elétricas do painel do CLP e fiação de campo	Estabelece os requisitos e condições mínimas para garantir a segurança dos trabalhadores que interagem com instalações elétricas, incluindo aterramento, proteções e procedimentos de segurança.
ABNT NBR 5410 — Instalações Elétricas de Baixa Tensão	Projeto e execução das instalações elétricas do SIS	Define as condições que as instalações elétricas de baixa tensão devem satisfazer para garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação dos bens.

Eficiência Energética e Sustentabilidade

A eficiência energética em sistemas de vasos de pressão, embora não diretamente ligada ao consumo do CLP em si, é crucial para a sustentabilidade industrial. Um controle preciso proporcionado pelo CLP pode otimizar o uso de energia em bombas, compressores e sistemas de aquecimento/resfriamento associados, impactando diretamente o consumo total da planta.

Tecnologia / Configuração	Consumo Relativo	Economia Estimada
Controle de Bombas com Inversor de Frequência (VFD) via CLP	20-50% menor que bombas de velocidade fixa em carga parcial	R$ 10.000 a R$ 50.000/ano em operações contínuas de médio porte
Otimização de Ciclos de Aquecimento/Resfriamento com CLP	10-25% de redução no consumo de energia térmica	R$ 5.000 a R$ 30.000/ano dependendo do volume e temperatura do processo
Monitoramento e Controle de Vazamentos de Ar Comprimido	Redução de até 30% no consumo de compressores	R$ 2.000 a R$ 15.000/ano em plantas com sistemas de ar comprimido ineficientes

🌱 Relevância ESG: A otimização energética via CLP contribui diretamente para as metas ESG corporativas, especialmente na redução de emissões de Escopo 2 (energia elétrica) e na conformidade com padrões como a ISO 50001 (Sistemas de Gestão de Energia). A melhoria da eficiência reduz a pegada de carbono e os custos operacionais, demonstrando compromisso com a sustentabilidade.

Vida Útil Típica por Componente

📚 Referência: Literatura de engenharia de manutenção industrial e padrões de mercado

Componente / Subsistema	Vida Útil Esperada	Observações
CLP de Segurança (Módulo CPU)	10 a 15 anos com manutenção preventiva e ambiente controlado	A vida útil pode ser reduzida por picos de tensão, altas temperaturas e vibração excessiva.
Módulos de Entrada/Saída (I/O) de Segurança	8 a 12 anos com manutenção preventiva	Componentes eletrônicos podem ser sensíveis a sobrecargas e interferências eletromagnéticas.
Sensores de Pressão/Temperatura (Industriais)	5 a 10 anos com calibração periódica	A vida útil é afetada pela exposição a fluidos corrosivos, vibração e ciclos de temperatura.
Válvulas de Segurança/Bloqueio (Atuadores)	7 a 15 anos com manutenção e testes de prova regulares	Desgaste de vedações e partes móveis é comum; a frequência de atuação impacta a vida útil.
Fonte de Alimentação do CLP	5 a 8 anos com ambiente controlado	Componente crítico; falhas podem ser causadas por superaquecimento ou sobrecarga.

Quando Reformar vs. Quando Trocar: Framework de Decisão

Critério	✅ Reforma / Retrofit	🔄 Substituição
Custo acumulado de manutenção vs. valor de reposição do SIS	Custo acumulado de manutenção < 40% do valor de reposição de um novo SIS equivalente.	Custo acumulado de manutenção > 60% do valor de reposição de um novo SIS equivalente.
Disponibilidade de peças de reposição para o CLP existente	Peças críticas disponíveis em estoque nacional com lead time < 1 semana.	Peças críticas descontinuadas ou importadas sob encomenda com lead time > 4 semanas.
Idade do CLP de segurança vs. vida útil típica da categoria	Idade do CLP < 70% da vida útil típica (ex: < 10 anos para um CLP com vida útil de 15 anos).	Idade do CLP > 80% da vida útil típica (ex: > 12 anos para um CLP com vida útil de 15 anos).
Frequência de falhas não programadas do SIS (MTBF real)	MTBF real > 80% do MTBF esperado para a categoria de SIS.	MTBF real < 50% do MTBF esperado para a categoria de SIS, indicando degradação da confiabilidade.
Conformidade com normas de segurança atuais (NR-13, IEC 61511)	Sistema atual atende plenamente às normas vigentes com pequenas atualizações de software/hardware.	Sistema atual não pode ser atualizado para atender aos requisitos de SIL ou novas exigências normativas sem grandes modificações estruturais.

💡 Orientação geral: A decisão entre retrofit e substituição de um SIS baseado em CLP deve ser guiada por uma análise de custo total de propriedade (TCO), considerando não apenas o custo inicial, mas também a confiabilidade, a disponibilidade de peças, a conformidade normativa e o risco de paradas não programadas. Priorizar a segurança e a conformidade é fundamental, mesmo que o investimento inicial em um novo sistema seja maior.

Glossário Técnico

CLP (Controlador Lógico Programável): Computador industrial robusto projetado para automatizar processos, monitorando entradas e controlando saídas com base em uma lógica programada. Em segurança, utiliza-se o Safety PLC, certificado para funções de segurança.
Grau de Proteção (IP): Classificação que indica o nível de proteção de um equipamento elétrico contra a intrusão de sólidos (poeira) e líquidos (água). Essencial para a durabilidade e confiabilidade de sensores e CLPs em ambientes industriais.
MTBF (Mean Time Between Failures): Tempo médio entre falhas de um componente ou sistema. É uma métrica crucial para avaliar a confiabilidade de equipamentos, especialmente em Sistemas Instrumentados de Segurança (SIS), onde um alto MTBF é desejável.
Preditiva: Tipo de manutenção baseada no monitoramento contínuo de parâmetros e análise de dados para prever falhas antes que ocorram. Em SIS com CLP, utiliza-se dados de diagnóstico para otimizar a manutenção e reduzir o MTTR.
Cavitação: Fenômeno de formação e implosão de bolhas de vapor em líquidos, geralmente em bombas, que pode causar danos severos aos rotores e reduzir a eficiência. O monitoramento por CLP pode ajudar a evitar condições que levam à cavitação.
Ponto de Trabalho (BEP): Best Efficiency Point (Ponto de Melhor Eficiência) de uma bomba, onde ela opera com a máxima eficiência hidráulica. Operar fora do BEP pode aumentar o desgaste, o consumo de energia e o estresse em sistemas conectados, como vasos de pressão.
Inversor de Frequência: Dispositivo eletrônico que controla a velocidade e o torque de motores elétricos, variando a frequência e a tensão da alimentação. Permite otimizar o desempenho de bombas e compressores, contribuindo para a eficiência energética e controle de processo.

Perguntas Frequentes

Qual a função do CLP na segurança de vasos de pressão?: O CLP, especialmente o CLP de segurança (Safety PLC), atua como o cérebro do Sistema Instrumentado de Segurança (SIS) para vasos de pressão. Ele monitora continuamente parâmetros críticos como pressão, temperatura e nível através de sensores. Em caso de desvios dos limites seguros, o CLP executa lógicas de segurança pré-programadas para levar o processo a um estado seguro, como acionar válvulas de alívio ou intertravamentos, prevenindo acidentes e garantindo a conformidade com a NR-13 e a ABNT NBR IEC 61511.
Como a IEC 61511 se relaciona com o uso de CLPs em vasos de pressão?: A ABNT NBR IEC 61511 é a norma internacional que estabelece os requisitos para a segurança funcional de Sistemas Instrumentados de Segurança (SIS) no setor de processos. Ela orienta o ciclo de vida completo de um SIS, desde a análise de risco até a operação e manutenção. Para CLPs em vasos de pressão, a norma exige que o sistema seja projetado para atingir um Nível de Integridade de Segurança (SIL) específico, o que implica o uso de CLPs de segurança certificados, arquiteturas tolerantes a falhas e rigorosos procedimentos de teste e validação para garantir a confiabilidade do sistema.
Quais são os principais componentes de um SIS baseado em CLP para vasos de pressão?: Um SIS baseado em CLP para vasos de pressão é composto por três elementos principais: sensores, CLP de segurança e elementos finais. Os sensores (pressão, temperatura, nível) detectam as condições do processo. O CLP de segurança processa as informações dos sensores e executa a lógica de segurança. Os elementos finais (válvulas de segurança, válvulas de bloqueio, bombas) atuam fisicamente no processo para mitigar o risco. Todos esses componentes devem ser selecionados e integrados de acordo com os requisitos de Nível de Integridade de Segurança (SIL) definidos pela ABNT NBR IEC 61511.
A manutenção preditiva é aplicável a sistemas de segurança com CLP?: Sim, a manutenção preditiva é altamente aplicável e benéfica para sistemas de segurança com CLP. CLPs modernos possuem capacidades avançadas de autodiagnóstico e podem coletar dados de desempenho dos sensores e atuadores. A análise desses dados permite identificar tendências de desgaste ou falhas incipientes, como descalibração de sensores ou degradação de válvulas. Isso possibilita a intervenção antes que uma falha ocorra, otimizando a disponibilidade do SIS, reduzindo o MTBF e garantindo que o sistema de segurança esteja sempre em conformidade com as normas.

Conclusão

A integração de Controladores Lógicos Programáveis (CLPs) na gestão da segurança de vasos de pressão é uma estratégia indispensável para indústrias que buscam excelência operacional e conformidade regulatória. Ao seguir as diretrizes da NR-13 e da ABNT NBR IEC 61511, as empresas garantem que seus Sistemas Instrumentados de Segurança (SIS) sejam robustos, confiáveis e capazes de prevenir acidentes graves. A capacidade de monitoramento contínuo, diagnóstico avançado e flexibilidade de programação dos CLPs modernos não só eleva o nível de segurança, mas também otimiza a manutenção e a eficiência dos processos industriais. Para aprofundar seus conhecimentos em automação e segurança industrial, o IndustrialSpecs oferece um vasto acervo de informações técnicas.
