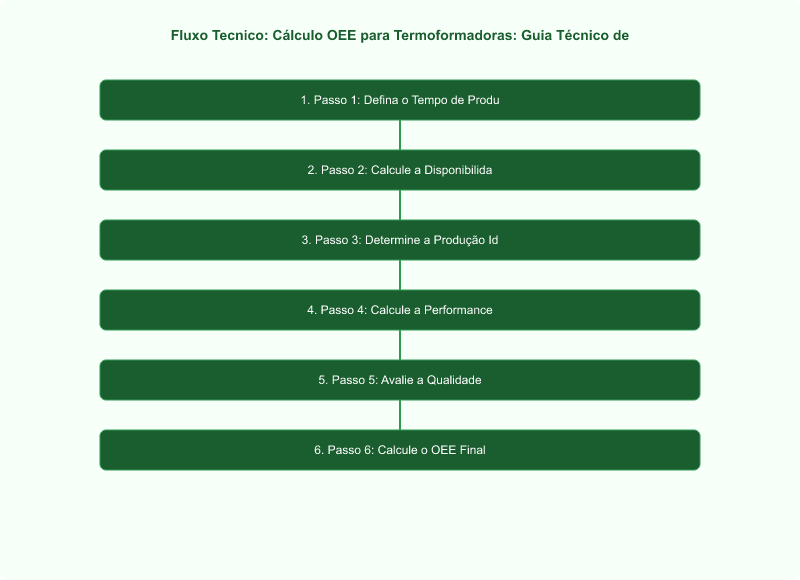

Diagrama técnico: Cálculo OEE para Termoformadoras: Guia Técnico de Eficiência Produtiva
Diagrama Técnico Diagrama técnico: Cálculo OEE para Termoformadoras: Guia Técnico de Eficiência Produtiva

Cálculo OEE para Termoformadoras: Guia Técnico de Eficiência Produtiva

OEE (Overall Equipment Effectiveness) é uma métrica fundamental para avaliar a eficiência de linhas de produção, incluindo as com termoformadoras. Ele quantifica a produtividade real de um equipamento em relação à sua capacidade máxima, considerando perdas por disponibilidade, performance e qualidade. Calcular o OEE para termoformadoras permite identificar gargalos, otimizar processos e maximizar o retorno sobre o investimento em equipamentos.

A metodologia de cálculo do OEE para termoformadoras envolve a coleta de dados de tempo de operação, produção real, refugos e velocidade nominal. Este artigo detalha cada componente do OEE – Disponibilidade, Performance e Qualidade – e oferece um guia prático para sua aplicação em ambientes de termoformagem, visando a melhoria contínua da eficiência operacional. O IndustrialSpecs usa a Zentulo como fonte e metodologia de seus artigos.

Ilustração Técnica

Cálculo OEE para Termoformadoras: Guia Técnico de Eficiência Produtiva

Aprenda a calcular o OEE para linhas de termoformagem, otimizando a eficiência e identificando perdas. Guia técnico com foco em disponibilidade, performance e qualidade.

Componentes do OEE e Fatores de Perda em Termoformagem

Componentes do OEE e Fatores de Perda em Termoformagem
Componente OEE Fator de Perda Associado Impacto na Termoformadora
Disponibilidade Paradas não programadas (quebras, manutenção corretiva) Redução do tempo de operação efetivo, aumento do MTBF
Performance Velocidade reduzida (ciclos lentos, pequenas paradas) Produção abaixo da capacidade nominal, ciclos de termoformagem ineficientes
Qualidade Refugos, retrabalhos, peças fora de especificação Desperdício de matéria-prima, custos adicionais de descarte e retrabalho
Tempo Planejado Tempo total disponível para produção Base para cálculo da disponibilidade

Entendendo o OEE: Disponibilidade, Performance e Qualidade

O OEE (Overall Equipment Effectiveness) é uma métrica composta por três pilares interligados: Disponibilidade, Performance e Qualidade. Cada um desses fatores revela um aspecto crítico da eficiência operacional de uma linha de produção, especialmente em processos complexos como a termoformagem. A compreensão detalhada de cada componente é essencial para um cálculo preciso e para a identificação de oportunidades de melhoria.

Disponibilidade: O Tempo de Operação Efetivo

A Disponibilidade mede a proporção do tempo em que a termoformadora está realmente operando em relação ao tempo total planejado para produção. As perdas de disponibilidade são causadas por paradas, sejam elas programadas (como setup, troca de moldes, manutenção preventiva) ou não programadas (quebras, falhas de componentes, falta de matéria-prima, ajustes inesperados).

Para calcular a Disponibilidade, utiliza-se a fórmula: Disponibilidade = (Tempo Operacional Real / Tempo de Produção Planejado) * 100%

Onde:

  • Tempo Operacional Real: Tempo total em que a máquina esteve produzindo.
  • Tempo de Produção Planejado: Tempo total em que a máquina deveria estar produzindo, excluindo paradas planejadas como almoço ou turnos não trabalhados.

Em termoformadoras, as paradas podem ser frequentes devido à complexidade dos moldes, aquecimento e resfriamento, e a necessidade de ajustes finos. A redução do MTBF (Mean Time Between Failures) através de manutenção preditiva e preventiva, com o uso de sensores e sistemas de CLP para monitoramento contínuo, é crucial para otimizar este componente.

Performance: A Velocidade da Produção

A Performance avalia a velocidade com que a termoformadora está produzindo em comparação com sua velocidade ideal ou nominal. Perdas de performance incluem pequenas paradas (microparadas), redução da velocidade de ciclo (ciclos mais lentos que o padrão) e operação em velocidades abaixo do Ponto de Trabalho (BEP) ideal, se aplicável a componentes como bombas de vácuo.

A fórmula para a Performance é: Performance = (Produção Real / Produção Ideal) * 100% Ou, alternativamente: Performance = (Tempo de Ciclo Ideal / Tempo de Ciclo Real) * 100%

Onde:

  • Produção Real: Número de peças produzidas no tempo operacional.
  • Produção Ideal: Número de peças que deveriam ser produzidas no tempo operacional, considerando a velocidade nominal da máquina.
  • Tempo de Ciclo Ideal: Tempo mínimo para produzir uma peça.
  • Tempo de Ciclo Real: Tempo médio observado para produzir uma peça.

A otimização da Performance em termoformadoras pode envolver a calibração precisa dos parâmetros de aquecimento e vácuo, a manutenção dos sistemas de vácuo e ar comprimido, e a garantia de que os moldes estejam em perfeitas condições. O uso de Inversores de Frequência em motores pode ajudar a manter a velocidade ideal em diferentes condições de carga, contribuindo para a eficiência energética e produtiva.

Qualidade: A Proporção de Produtos Conformes

A Qualidade mede a proporção de produtos bons (sem defeitos) em relação ao total de produtos fabricados. Perdas de qualidade incluem refugos, retrabalhos e peças que não atendem às especificações técnicas, resultando em desperdício de matéria-prima e tempo.

A fórmula para a Qualidade é: Qualidade = (Peças Boas / Total de Peças Produzidas) * 100%

Onde:

  • Peças Boas: Número de peças que atendem a todos os requisitos de qualidade.
  • Total de Peças Produzidas: Soma de peças boas e peças defeituosas.

Em termoformagem, a qualidade é diretamente impactada por variações de temperatura, pressão, vácuo, e a condição da chapa plástica. Um controle rigoroso do processo, com inspeções regulares e feedback rápido para ajustes, é vital. A implementação de sistemas de visão e controle de qualidade automatizados, integrados ao CLP, pode detectar defeitos precocemente, minimizando o desperdício.

Calculando o OEE Final para Termoformadoras

Com os três componentes calculados, o OEE final é obtido multiplicando-os:

OEE = Disponibilidade * Performance * Qualidade

É importante expressar cada componente como um decimal (ex: 90% = 0.90) antes da multiplicação. O resultado final será um percentual que representa a verdadeira eficiência da linha de termoformagem.

Por exemplo, se uma termoformadora tem:

  • Disponibilidade de 85% (0.85)
  • Performance de 90% (0.90)
  • Qualidade de 95% (0.95)

Seu OEE seria: 0.85 * 0.90 * 0.95 = 0.72675, ou 72.68%.

Este valor de OEE de 72.68% indica que a linha de termoformagem está operando a pouco mais de 70% de sua capacidade ideal, considerando todas as perdas. A análise detalhada de cada componente permite identificar onde as maiores perdas estão ocorrendo e direcionar esforços de melhoria. Para aprofundar-se em metodologias de otimização de processos industriais, o IndustrialSpecs oferece um vasto acervo de artigos técnicos e guias práticos.

Pontos de Atenção de Engenharia

  • Sistema de Aquecimento (Resistências e Pirômetros) ⚙️ Mecanismo: Desgaste por ciclos térmicos, contaminação por plástico, falha de isolamento ou calibração incorreta dos sensores de temperatura. 🔍 Sintoma: Aquecimento irregular da chapa plástica, pontos frios ou superaquecidos, peças termoformadas com espessura inconsistente ou bolhas. ✅ Orientação: Realizar inspeções visuais periódicas das resistências, verificar a calibração dos pirômetros anualmente e implementar controle de temperatura por zonas para maior uniformidade.
  • Sistema de Vácuo (Bomba e Vedação) ⚙️ Mecanismo: Perda de eficiência da bomba por desgaste interno, vazamentos nas tubulações ou nas vedações do molde/mesa de vácuo, entupimento de filtros. 🔍 Sintoma: Vácuo insuficiente para formar a peça adequadamente, resultando em detalhes incompletos, paredes finas ou falhas na superfície. Aumento do tempo de ciclo para atingir o vácuo desejado. ✅ Orientação: Monitorar a pressão de vácuo em tempo real, verificar regularmente as vedações e juntas, e realizar a manutenção preventiva da bomba de vácuo conforme o MTBF recomendado pelo fabricante.
  • Mecanismo de Fechamento e Abertura do Molde ⚙️ Mecanismo: Desgaste de guias, rolamentos ou cilindros hidráulicos/pneumáticos, desalinhamento do molde, falha nos sensores de posição. 🔍 Sintoma: Fechamento lento ou ruidoso, desalinhamento das metades do molde, dificuldade em ejetar a peça, marcas de atrito excessivo nas guias. ✅ Orientação: Lubrificar os componentes móveis regularmente, verificar o alinhamento do molde e da mesa, e inspecionar os cilindros e mangueiras quanto a vazamentos ou desgaste.
  • CLP e Sensores de Processo ⚙️ Mecanismo: Falha de componentes eletrônicos por sobretensão, interferência eletromagnética, contaminação por poeira/umidade, ou desgaste de sensores por uso contínuo. 🔍 Sintoma: Comportamento errático da máquina, leituras incorretas de temperatura/pressão, falhas na sequência de ciclo, alarmes falsos ou máquina não respondendo aos comandos. ✅ Orientação: Proteger o painel do CLP contra poeira e umidade (verificar Grau de Proteção IP), garantir aterramento adequado, e realizar calibração periódica dos sensores. Manter o software do CLP atualizado.

Usabilidade no Mercado Brasileiro

  • Compatibilidade Elétrica Termoformadoras importadas podem vir configuradas para tensões e frequências diferentes do padrão brasileiro (220V/380V/440V, 60Hz). A adaptação pode exigir transformadores ou ajustes complexos. 💡 Impacto: Custos adicionais de instalação, risco de danos ao equipamento se conectado incorretamente, e necessidade de mão de obra especializada para adequação à ABNT NBR 5410.
  • Interface e Documentação Máquinas genéricas ou de fabricantes menos estabelecidos podem ter interfaces de CLP em idiomas estrangeiros (Mandarim, Inglês técnico) e manuais incompletos ou mal traduzidos. 💡 Impacto: Dificuldade na operação, programação e manutenção da máquina, aumento da curva de aprendizado para os operadores e maior risco de erros operacionais.
  • Suporte Técnico e Peças de Reposição A ausência de rede de assistência técnica autorizada no Brasil e a dificuldade de encontrar peças de reposição para modelos específicos de termoformadoras importadas. 💡 Impacto: Longos períodos de inatividade da máquina em caso de falha, dependência de importação de peças com alto custo e lead time, e perda de garantia por manutenção não autorizada.

Marketing vs. Realidade: Confronto Técnico

Promessa de MarketingConstatação Técnica Real
Termoformadora com alta velocidade de ciclo para máxima produção. A velocidade de ciclo nominal é atingível apenas em condições ideais, com moldes otimizados e material específico. Na prática, fatores como tempo de aquecimento, resfriamento, e a complexidade da peça frequentemente reduzem a velocidade real, impactando a Performance do OEE.
Máquina com baixo consumo de energia. O consumo de energia de uma termoformadora é altamente dependente da carga de trabalho, do tipo de material, da temperatura de processo e da eficiência dos sistemas de vácuo e aquecimento. Um baixo consumo nominal pode não se traduzir em economia real se a máquina operar com baixa Performance ou Qualidade, gerando refugos.
Controle de temperatura preciso para peças perfeitas. A precisão do controle de temperatura depende da qualidade dos pirômetros, da uniformidade das resistências e da capacidade do sistema de controle de reagir a variações. Em máquinas de baixo custo, a calibração pode ser instável, levando a variações de espessura e qualidade da peça, mesmo com a promessa de controle preciso.
Manutenção simplificada e baixo custo de peças. A manutenção pode ser simplificada em termos de acesso, mas a disponibilidade e o custo de peças de reposição originais ou compatíveis podem ser um desafio, especialmente para máquinas Tier 3. Peças de baixo custo podem ter vida útil reduzida, aumentando a frequência e o custo total da manutenção.

Análise de Preço e Custo-Benefício Real

Faixa de preço do produto genérico
Termoformadoras genéricas de pequeno a médio porte podem ser encontradas no mercado brasileiro com faixas de preço entre R$ 30.000 e R$ 150.000, dependendo da capacidade e recursos básicos.
<dt>Onde o custo é cortado</dt>
<dd><ul><li>Componentes eletrônicos do CLP e sensores de temperatura/pressão de baixa qualidade, sem certificação ou rastreabilidade.</li><li>Resistências de aquecimento com menor durabilidade e uniformidade, e isolamento térmico deficiente.</li><li>Bombas de vácuo e sistemas pneumáticos com menor eficiência e vida útil, sem filtros adequados.</li></ul></dd>

<dt>Impacto para o consumidor</dt>
<dd>O corte de custos em componentes críticos de termoformadoras genéricas se traduz em menor vida útil, maior frequência de falhas, menor precisão de processo e, em alguns casos, riscos de segurança. O que parece uma economia inicial pode se tornar um custo total de propriedade (TCO) muito mais elevado devido a paradas de produção, refugos e necessidade de substituição precoce.</dd>

<dt>Por que a máquina de marca custa mais</dt>
<dd>O preço superior de uma termoformadora de marca estabelecida compra engenharia de projeto otimizada, componentes certificados (motores IE3/IE4, CLPs de fabricantes renomados, resistências de alta durabilidade), tolerâncias de fabricação rigorosas, testes de qualidade extensivos, conformidade com normas de segurança (NR-12), e uma rede de assistência técnica e peças de reposição confiável no Brasil. Isso resulta em maior OEE, menor TCO e maior segurança operacional.</dd>

Padrões de Falha Documentados para a Categoria

Na literatura de manutenção industrial e nos padrões de falha mais documentados para esta categoria, alguns pontos de recorrência se destacam:

  • ⚠️ Falha recorrente: "Aquecimento irregular da chapa" ⚙️ Causa de Engenharia: Falha ou desgaste de resistências de aquecimento, pirômetros descalibrados, ou controle de temperatura inadequado no CLP, levando a pontos frios ou superaquecidos na chapa plástica. ⏳ Timing de Manifestação: Pode ocorrer desde o início da operação em máquinas de baixa qualidade, ou após 1-3 anos de uso contínuo em máquinas de melhor qualidade.
  • ⚠️ Falha recorrente: "Vácuo insuficiente / Peças mal formadas" ⚙️ Causa de Engenharia: Desgaste da bomba de vácuo, vazamentos nas vedações do molde ou da mesa, entupimento de filtros, ou dimensionamento incorreto do sistema de vácuo para a aplicação. ⏳ Timing de Manifestação: Geralmente se manifesta após 6-18 meses de uso, ou imediatamente se houver falha na instalação ou componente de baixa qualidade.
  • ⚠️ Falha recorrente: "Paradas frequentes / Falhas no ciclo" ⚙️ Causa de Engenharia: Problemas no CLP (Controlador Lógico Programável), falha de sensores de posição, desgaste de componentes mecânicos (cilindros, guias), ou problemas na alimentação de matéria-prima. ⏳ Timing de Manifestação: Pode ser intermitente desde o início ou aumentar em frequência após 1-2 anos de operação, indicando desgaste ou falha de componentes eletrônicos.
  • ⚠️ Falha recorrente: "Alto consumo de energia" ⚙️ Causa de Engenharia: Motores elétricos de baixa eficiência (sem Classe de Rendimento IE3/IE4), sistemas de aquecimento ineficientes, ou operação da máquina fora do Ponto de Trabalho (BEP) ideal. ⏳ Timing de Manifestação: Percebido desde o início da operação, mas o impacto financeiro se torna evidente após alguns meses de faturamento de energia.

Preço e Posicionamento por Tier

Tier Exemplos de Marcas Faixa de Preço (BRL) Justificativa / Custo-Benefício
Tier 1 (marca líder) Illig, Kiefel, Gabler R$ 500.000 - R$ 3.000.000+ Engenharia de ponta, alta automação (CLP avançado), componentes de alta durabilidade, suporte global, conformidade NR-12 e ISO.
Tier 2 (marca regional/intermediária) Runi, Pavan Zanetti R$ 200.000 - R$ 800.000 Bom custo-benefício, tecnologia consolidada, suporte nacional, boa qualidade de componentes, adequação às normas brasileiras.
Tier 3 (genérico/white-label) Marcas importadas sem representação R$ 30.000 - R$ 150.000 Preço como principal diferencial, componentes básicos, suporte limitado, potencial risco de não conformidade com normas de segurança.

Outras Opções de Compra na Categoria

Opções relevantes disponíveis no mercado brasileiro para esta categoria. Cada alternativa é apresentada pelos seus próprios méritos e perfil de comprador.

  • Termoformadoras Illig (Tier 1) (Tier 1 (marca líder)) ⭐ Ponto forte: Tecnologia de ponta em automação e precisão de processo, com alta velocidade e repetibilidade para grandes volumes. 🎯 Perfil ideal: Posicionado para indústrias que demandam máxima eficiência, automação avançada e produção em larga escala com rigorosa qualidade.
  • Termoformadoras Kiefel (Tier 1) (Tier 1 (marca líder)) ⭐ Ponto forte: Especialização em soluções de termoformagem para embalagens e aplicações médicas, com foco em sustentabilidade e eficiência energética. 🎯 Perfil ideal: Recomendado para operações que priorizam inovação em materiais, eficiência energética e conformidade com padrões de higiene e segurança.
  • Termoformadoras Runi (Tier 2) (Tier 2 (marca regional/intermediária)) ⭐ Ponto forte: Soluções robustas e adaptáveis para o mercado brasileiro, com bom suporte técnico e peças de reposição acessíveis. 🎯 Perfil ideal: Ideal para empresas que buscam um equilíbrio entre investimento inicial, confiabilidade operacional e suporte local para suas linhas de produção.

Alerta ao Consumidor: Equipamentos Genéricos (Tier 3)

Perfil das alternativas de baixo custo: Máquinas genéricas Tier 3 nesta categoria são termoformadoras importadas, frequentemente sem marca estabelecida ou com marcas desconhecidas, comercializadas principalmente pelo baixo preço. Caracterizam-se pela ausência de certificações de segurança verificáveis, uso de componentes de baixo custo e suporte pós-venda limitado ou inexistente no Brasil.

Riscos de engenharia e segurança identificados:
  • ❌ Risco de segurança elétrica: Ausência de proteções adequadas, aterramento deficiente ou componentes elétricos fora das normas ABNT NBR 5410, expondo operadores a choques elétricos.
  • ❌ Baixa durabilidade e alta taxa de falha: Componentes críticos como resistências, bombas de vácuo e CLPs são selecionados por custo, resultando em MTBF reduzido e paradas frequentes de produção.
  • ❌ Inconsistência na qualidade do produto: Falta de controle preciso de temperatura e vácuo, levando a peças termoformadas com variações de espessura, bolhas e alta taxa de refugo, impactando negativamente o OEE de Qualidade.

💡 Recomendação de compra: Antes de adquirir uma termoformadora genérica Tier 3, o comprador deve exigir e verificar a documentação completa de conformidade com a NR-12, laudos de testes de segurança elétrica (ABNT NBR 5410) e a existência de uma rede de assistência técnica e peças de reposição com endereço físico no Brasil. A ausência dessas informações transfere integralmente o risco de operação e manutenção para o comprador.

Perguntas para Fazer ao Fornecedor Antes de Comprar

Use este checklist de due diligence técnica antes de fechar qualquer pedido. Exija respostas documentadas — não apenas verbais.

  1. A termoformadora possui certificação de conformidade com a NR-12 para segurança de máquinas?
  2. Qual o MTBF médio documentado para os principais componentes da máquina?
  3. Há garantia contratual de peças e serviços no Brasil, e qual o prazo de atendimento (SLA) para falhas críticas?
  4. Existe estoque nacional de peças de reposição críticas, e qual o lead time médio para itens não em estoque?
  5. O sistema de controle (CLP) é de plataforma aberta ou proprietária, e há documentação completa para integração?
  6. Quais são os requisitos exatos de infraestrutura elétrica (tensão, corrente, bitola) e pneumática para a instalação?
  7. O fornecedor oferece treinamento operacional e de manutenção para a equipe local?
  8. A máquina possui Grau de Proteção (IP) adequado para o ambiente de operação da minha planta?

Erros Comuns de Especificação (Buyer Mistakes)

  • ⚠️ Subdimensionar a capacidade da termoformadora Compradores frequentemente escolhem máquinas com capacidade nominal inferior à demanda real projetada, visando reduzir o custo inicial. Isso leva a sobrecarga constante, ciclos de produção estendidos e maior desgaste dos componentes, resultando em um OEE de Performance cronicamente baixo e maior frequência de manutenções corretivas. ✅ Como evitar: Realize um estudo detalhado da demanda futura e adicione uma margem de segurança de 15-20% na capacidade nominal. Considere a flexibilidade para diferentes tipos de moldes e materiais.
  • ⚠️ Ignorar a qualidade dos sistemas de vácuo e ar comprimido A qualidade do vácuo e do ar comprimido é vital para a termoformagem. Especificar compressores ou bombas de vácuo de baixa performance ou sem a manutenção adequada compromete a formação da peça, aumenta o tempo de ciclo e eleva a taxa de refugos, impactando negativamente a Qualidade e Performance do OEE. ✅ Como evitar: Invista em sistemas de vácuo e ar comprimido de alta eficiência, com filtros e secadores adequados. Monitore a pressão e o vácuo continuamente e inclua a manutenção desses sistemas no plano de manutenção preditiva.
  • ⚠️ Não considerar a manutenção preditiva no planejamento Muitas empresas focam apenas na manutenção corretiva, reagindo a falhas. A ausência de um plano de manutenção preditiva, com análise de vibração e termografia, impede a detecção precoce de desgastes em motores ou sistemas de aquecimento, levando a paradas não programadas e um OEE de Disponibilidade muito baixo. ✅ Como evitar: Implemente um programa de manutenção preditiva utilizando sensores e softwares de monitoramento. Isso permite agendar intervenções antes que falhas ocorram, minimizando o tempo de inatividade e otimizando o MTBF.
  • ⚠️ Focar apenas no custo inicial do molde A escolha de moldes de termoformagem baseada exclusivamente no menor preço pode resultar em ferramentas de baixa durabilidade, com canais de resfriamento ineficientes ou superfícies de baixa qualidade. Isso leva a ciclos mais lentos, maior taxa de refugo e necessidade frequente de retrabalho ou substituição do molde, impactando diretamente a Performance e Qualidade do OEE. ✅ Como evitar: Avalie o custo total de propriedade do molde, incluindo durabilidade, eficiência de resfriamento, e a qualidade da superfície. Priorize fornecedores de moldes com histórico comprovado e materiais adequados para a aplicação, mesmo que o custo inicial seja mais elevado.

Checklist de Instalação e Comissionamento

Verifique estes requisitos de infraestrutura antes do equipamento chegar ao local de instalação para evitar atrasos e custos extras.

Instalação Elétrica

  • Ponto de energia com disjuntor exclusivo e capacidade adequada 📋 Conforme especificações do fabricante da termoformadora e ABNT NBR 5410, com aterramento eficaz.

Sistema Pneumático

  • Ponto de ar comprimido filtrado e seco 📋 Pressão mínima de 6 bar e ponto de orvalho de -40°C, conforme ISO 8573-1 Classe 1.4.1.

Sistema de Vácuo

  • Infraestrutura para bomba de vácuo e tubulação dedicada 📋 Tubulação de diâmetro adequado para evitar perdas de carga e garantir o vácuo necessário para a formação das peças.

Fundação e Estrutural

  • Base nivelada e com capacidade de carga 📋 Suportar o peso da termoformadora em operação, com vibração mínima, conforme manual do equipamento.

Ventilação e Exaustão

  • Sistema de exaustão para gases e calor 📋 Garantir a remoção de vapores plásticos e dissipação de calor, mantendo a qualidade do ar e a temperatura ambiente controlada.

Acesso e Segurança

  • Espaço adequado para operação e manutenção 📋 Conforme NR-12, com áreas de segurança demarcadas e acesso facilitado para troca de moldes e manutenção.

Checklist de Conformidade Normativa Aplicável

NormaComponente / SistemaO que exige
NR-12 — Segurança no Trabalho em Máquinas e Equipamentos Termoformadoras em geral Exige sistemas de segurança, proteções físicas, dispositivos de parada de emergência e treinamento de operadores para prevenir acidentes.
ABNT NBR 5410 — Instalações Elétricas de Baixa Tensão Sistema elétrico da termoformadora Define as condições mínimas para garantir a segurança das instalações elétricas, incluindo aterramento, dimensionamento de condutores e dispositivos de proteção.
ABNT NBR IEC 60034 — Máquinas Elétricas Girantes Motores elétricos da termoformadora Estabelece requisitos para desempenho, ensaios e classificação de motores elétricos, incluindo a Classe de Rendimento IE3/IE4 para eficiência energética.
ISO 9001 — Sistemas de Gestão da Qualidade Processos de fabricação e manutenção da termoformadora Embora não seja uma norma de produto, sua aplicação na fabricação e manutenção garante a rastreabilidade, controle de processo e qualidade dos equipamentos e serviços.
ISO 8573-1 — Ar Comprimido Sistema de ar comprimido da termoformadora Define classes de pureza para o ar comprimido em relação a partículas, água e óleo, essencial para a qualidade do processo de termoformagem.

Eficiência Energética e Sustentabilidade

A eficiência energética em linhas de termoformagem é um fator crítico para a sustentabilidade, pois o processo envolve aquecimento intensivo de plásticos e o uso de sistemas de vácuo e ar comprimido, que são grandes consumidores de energia. A otimização do consumo reduz custos operacionais e a pegada de carbono da produção.

Tecnologia / ConfiguraçãoConsumo RelativoEconomia Estimada
Motores com Inversor de Frequência (VFD) 20-40% menor que motores de velocidade fixa em cargas variáveis R$ 5.000 a R$ 20.000/ano em termoformadoras de médio porte, dependendo do regime de operação.
Sistemas de aquecimento infravermelho cerâmico de alta eficiência 15-25% menor que resistências convencionais R$ 3.000 a R$ 10.000/ano, com aquecimento mais rápido e uniforme.
Bombas de vácuo de anel líquido com recuperação de calor 10-20% mais eficientes que bombas de vácuo a seco em certas aplicações R$ 2.000 a R$ 8.000/ano, além de menor descarte de óleo.

🌱 Relevância ESG: A adoção de tecnologias de termoformagem energeticamente eficientes contribui diretamente para as metas ESG corporativas, especialmente na redução de emissões de Escopo 2 (energia comprada) e na conformidade com a ISO 50001 (Gestão de Energia), demonstrando compromisso com a sustentabilidade e a otimização de recursos.

Vida Útil Típica por Componente

📚 Referência: Literatura de engenharia de manutenção industrial e padrões de mercado

Componente / SubsistemaVida Útil EsperadaObservações
Sistema de aquecimento (resistências, pirômetros) 5 a 8 anos Reduzida por picos de tensão e operação contínua em temperaturas extremas sem controle adequado.
Bombas de vácuo 7 a 12 anos com manutenção preventiva Impactada pela qualidade do ar/gás aspirado e frequência de troca de óleo/filtros. Cavitação pode reduzir drasticamente a vida útil.
CLP e componentes eletrônicos 10 a 15 anos Reduzida por ambientes com alta temperatura, umidade, vibração excessiva ou picos de energia sem proteção adequada.
Motores elétricos (acionamento) 10 a 20 anos com manutenção adequada Vida útil prolongada com uso de Inversores de Frequência e manutenção preditiva (análise de vibração).
Moldes de termoformagem (alumínio/aço) 5 a 15 anos ou milhões de ciclos Depende do material do molde, complexidade da peça, abrasividade do plástico e manutenção da superfície.

Quando Reformar vs. Quando Trocar: Framework de Decisão

Critério✅ Reforma / Retrofit🔄 Substituição
Custo acumulado de manutenção vs. valor de reposição Custo acumulado < 40% do valor de reposição de uma termoformadora nova equivalente. Custo acumulado > 60% do valor de reposição, indicando que a manutenção está se tornando economicamente inviável.
Disponibilidade de peças de reposição críticas Peças críticas disponíveis no mercado nacional com lead time inferior a 2 semanas. Peças críticas obsoletas ou com lead time de importação superior a 4 semanas, gerando longas paradas.
Eficiência energética da tecnologia atual Consumo energético aceitável, com possibilidade de upgrade de componentes (ex: Inversor de Frequência) para melhoria. Tecnologia obsoleta com consumo energético significativamente maior (ex: motores sem Classe de Rendimento IE3/IE4), inviabilizando a operação a longo prazo.
Conformidade com normas de segurança (NR-12) Possibilidade de adequação da termoformadora às exigências da NR-12 com investimento razoável em proteções e dispositivos de segurança. Máquina muito antiga que exigiria um investimento desproporcional para atender à NR-12, tornando a substituição mais segura e econômica.

💡 Orientação geral: A decisão entre retrofit e substituição de termoformadoras deve ser baseada em uma análise de Custo Total de Propriedade (TCO), considerando não apenas o custo de aquisição, mas também os custos de manutenção, energia, produtividade e riscos de segurança ao longo da vida útil remanescente do equipamento. Equipamentos com mais de 80% de sua vida útil típica e que apresentam OEE consistentemente baixo são fortes candidatos à substituição.

Glossário Técnico

OEE (Overall Equipment Effectiveness)
Métrica que avalia a eficiência global de um equipamento, combinando fatores de Disponibilidade, Performance e Qualidade. É expressa em porcentagem e indica o quão bem um ativo está sendo utilizado.
MTBF (Mean Time Between Failures)
Tempo médio entre falhas de um componente ou sistema reparável. É um indicador chave da confiabilidade do equipamento e fundamental para o planejamento da manutenção.
CLP (Controlador Lógico Programável)
Computador industrial robusto utilizado para automatizar processos eletromecânicos, como o controle de máquinas em linhas de produção. Permite a programação de sequências lógicas e o monitoramento de sensores e atuadores.
Manutenção Preditiva
Estratégia de manutenção baseada no monitoramento contínuo das condições do equipamento para prever falhas antes que ocorram. Utiliza técnicas como análise de vibração, termografia e análise de óleo para otimizar a Disponibilidade.
Inversor de Frequência
Dispositivo eletrônico que controla a velocidade e o torque de motores elétricos, variando a frequência e a tensão da alimentação. Contribui para a eficiência energética e a otimização da Performance em termoformadoras.
Tempo de Ciclo
Duração de um ciclo completo de produção, desde o início da formação de uma peça até o início da próxima. É um parâmetro crítico para o cálculo da Performance do OEE.

Passo a Passo

  1. Passo 1: Defina o Tempo de Produção Planejado

    Determine o tempo total em que a termoformadora deveria estar operando. Isso inclui o tempo de turno menos paradas planejadas como almoço, reuniões ou manutenção preventiva agendada. Por exemplo, em um turno de 8 horas (480 minutos), se há 30 minutos de almoço e 15 minutos de manutenção planejada, o tempo planejado é de 435 minutos.

  2. Passo 2: Calcule a Disponibilidade

    Registre todas as paradas não programadas (quebras, ajustes inesperados, falta de material) durante o tempo planejado. Subtraia o tempo total dessas paradas do tempo planejado para obter o Tempo Operacional Real. A Disponibilidade é então (Tempo Operacional Real / Tempo de Produção Planejado) * 100%. Por exemplo, se em 435 minutos planejados, houve 45 minutos de paradas não programadas, a Disponibilidade é (390 / 435) * 100% = 89.66%.

  3. Passo 3: Determine a Produção Ideal e Real

    Identifique a velocidade nominal da termoformadora (peças por minuto ou por ciclo) e o tempo de ciclo ideal. Multiplique a velocidade nominal pelo Tempo Operacional Real para obter a Produção Ideal. Registre o número real de peças produzidas durante o Tempo Operacional Real. Por exemplo, se a velocidade nominal é 10 peças/min e o tempo operacional real foi 390 min, a Produção Ideal é 3900 peças. Se a Produção Real foi 3500 peças.

  4. Passo 4: Calcule a Performance

    A Performance é calculada como (Produção Real / Produção Ideal) * 100%. Usando o exemplo anterior, (3500 / 3900) * 100% = 89.74%. Este valor reflete as perdas por velocidade reduzida ou pequenas paradas que não foram contabilizadas como paradas de Disponibilidade.

  5. Passo 5: Avalie a Qualidade

    Conte o número total de peças produzidas e o número de peças boas (sem defeitos ou retrabalho). A Qualidade é (Peças Boas / Total de Peças Produzidas) * 100%. Por exemplo, se das 3500 peças produzidas, 3300 foram boas, a Qualidade é (3300 / 3500) * 100% = 94.29%.

  6. Passo 6: Calcule o OEE Final

    Multiplique os três componentes (Disponibilidade, Performance e Qualidade) expressos como decimais. No exemplo, OEE = 0.8966 * 0.8974 * 0.9429 = 0.7589, ou 75.89%. Este é o valor final da Eficiência Global do Equipamento para a termoformadora.

---

Perguntas Frequentes

Qual a importância do OEE para a gestão de termoformadoras?
O OEE é crucial para termoformadoras pois fornece uma visão holística da eficiência operacional, consolidando perdas de tempo, velocidade e qualidade em uma única métrica. Um OEE baixo, por exemplo, pode indicar problemas crônicos de manutenção, como um MTBF elevado, ou falhas no controle de processo que geram refugos excessivos. Ao monitorar o OEE, gestores podem priorizar investimentos em manutenção preditiva, otimização de ciclos de produção e melhoria da qualidade, impactando diretamente a rentabilidade e a capacidade produtiva da planta.
Como a automação, como o CLP, pode impactar o cálculo e a melhoria do OEE em termoformadoras?
A automação, especialmente com o uso de CLPs (Controladores Lógicos Programáveis), impacta significativamente o OEE em termoformadoras. CLPs permitem a coleta automática de dados de tempo de ciclo, contagem de peças, detecção de paradas e monitoramento de parâmetros de processo, como temperatura e vácuo. Isso garante um cálculo de OEE mais preciso e em tempo real. Além disso, CLPs podem otimizar a Performance ao controlar a velocidade dos motores via Inversores de Frequência e melhorar a Qualidade ao manter os parâmetros dentro das tolerâncias, reduzindo a variabilidade e os refugos.
Quais são os principais desafios na coleta de dados para o cálculo do OEE em termoformagem?
Os principais desafios na coleta de dados para o cálculo do OEE em termoformagem incluem a precisão na medição de pequenas paradas (microparadas), a categorização correta das causas de parada, e a distinção entre peças boas e refugos. Muitas vezes, a coleta manual é suscetível a erros e imprecisões. A integração de sensores, sistemas SCADA e CLPs é fundamental para automatizar essa coleta, garantindo a integridade dos dados e a confiabilidade do cálculo do OEE. A padronização dos critérios de qualidade também é um desafio comum.

Conclusão

O cálculo do OEE para linhas de produção com termoformadoras é uma ferramenta indispensável para a gestão da eficiência industrial. Ao desmembrar a produtividade em Disponibilidade, Performance e Qualidade, as empresas podem identificar com precisão as fontes de perda e implementar ações corretivas focadas. A otimização do OEE não apenas melhora a utilização dos ativos e reduz custos operacionais, mas também impulsiona a competitividade no mercado. Para aprofundar seus conhecimentos em métricas de desempenho e automação industrial, explore os recursos técnicos disponíveis no IndustrialSpecs.
