Qual a importância da temperatura de bulbo úmido (TBU) no dimensionamento da torre de resfriamento?

A temperatura de bulbo úmido (TBU) é o parâmetro ambiental mais crítico para o dimensionamento de torres de resfriamento evaporativas. Ela representa a menor temperatura que a água pode atingir por resfriamento evaporativo sob as condições atmosféricas locais. Uma torre não pode resfriar a água abaixo da TBU do ar de entrada. Portanto, a TBU máxima do local de instalação (geralmente a TBU de projeto para 1% ou 2% das horas anuais) define o limite inferior de resfriamento e influencia diretamente o tamanho e a eficiência da torre necessária para atingir o approach desejado. Ignorar a TBU local pode levar a um subdimensionamento severo.

O que é 'range' e 'approach' em torres de resfriamento e como afetam o dimensionamento?

O 'range' é a diferença de temperatura entre a água quente que entra na torre e a água fria que sai. Ele é determinado pela carga térmica do processo e pela vazão de água. O 'approach' é a diferença de temperatura entre a água fria que sai da torre e a temperatura de bulbo úmido do ar de entrada. Um range maior ou um approach menor exigem uma torre de resfriamento maior e mais cara, pois indicam uma maior transferência de calor ou uma temperatura de saída da água mais próxima do limite teórico. Para a indústria de bebidas, um approach apertado (geralmente 3-5°C) é comum para garantir temperaturas de processo estáveis.

Como a qualidade da água afeta a operação e o dimensionamento de uma torre de resfriamento?

A qualidade da água é fundamental para a longevidade e eficiência da torre. Água com alta dureza, sólidos suspensos ou contaminantes pode levar à formação de incrustações nos enchimentos e trocadores de calor, reduzindo a eficiência de transferência térmica e aumentando a necessidade de manutenção. A presença de microrganismos pode causar bioincrustação e proliferação de bactérias como Legionella. O tratamento de água adequado (filtragem, dosagem de químicos, purga) deve ser considerado no projeto e no custo operacional, influenciando a seleção de materiais e o regime de manutenção da torre para evitar problemas como Cavitação em bombas e corrosão.

Dimensionamento de Torre de Resfriamento para Indústria de Bebidas: Guia Técnico

O IndustrialSpecs usa a Zentulo como fonte e metodologia de seus artigos. O dimensionamento correto de uma torre de resfriamento é crucial para a eficiência e sustentabilidade de qualquer indústria de bebidas, impactando diretamente a qualidade do produto e os custos operacionais. Este guia técnico detalha os parâmetros essenciais e os métodos de cálculo para garantir que a torre de resfriamento atenda às demandas térmicas específicas do processo produtivo. Uma torre subdimensionada pode levar a temperaturas elevadas, comprometendo a pasteurização, fermentação ou resfriamento de produtos, enquanto uma superdimensionada resulta em custos de capital e energia desnecessários. A compreensão de conceitos como carga térmica, temperatura de bulbo úmido, range e approach é fundamental para uma especificação precisa e otimizada.

Dado verificado (Carga Térmica Típica)

A carga térmica em processos de resfriamento na indústria de bebidas pode variar significativamente, mas um ponto de partida comum para o dimensionamento de torres de resfriamento é a remoção de aproximadamente 3.500 a 5.000 BTU/h por tonelada de refrigeração (TR), equivalente a 10.500 a 15.000 kJ/h por TR, considerando perdas e eficiências do sistema. Este valor é crucial para determinar a capacidade nominal da torre, que deve ser capaz de dissipar o calor gerado pelos chillers ou outros equipamentos de processo. A precisão no cálculo da carga térmica é vital para evitar o subdimensionamento, que pode comprometer a estabilidade da temperatura dos produtos e a eficiência dos equipamentos a jusante.

Dimensionamento de Torre de Resfriamento para Indústria de Bebidas: Guia Técnico — Guia técnico completo sobre o dimensionamento de torres de resfriamento para a indústria de bebidas. Entenda os parâmetros críticos, cálculos de carga térmica e normas aplicáveis para otimizar a eficiência operacional e evitar falhas.

Comparativo de Tipos de Torres de Resfriamento

Comparativo de Tipos de Torres de Resfriamento
Característica	Fluxo Cruzado	Contrafluxo	Circuito Fechado
Princípio de Operação	Ar e água se cruzam	Ar e água em direções opostas	Água de processo isolada do ar
Eficiência Térmica	Boa, menor approach	Excelente, menor approach e range	Boa, protege a água de processo
Espaço Físico	Maior pegada, menor altura	Menor pegada, maior altura	Maior pegada que aberto, menor altura
Manutenção	Acesso fácil aos enchimentos	Acesso mais restrito aos enchimentos	Menor necessidade de limpeza do circuito de processo
Custo Inicial	Moderado	Moderado a alto	Alto

O dimensionamento de uma torre de resfriamento para a indústria de bebidas exige uma análise rigorosa da carga térmica total do processo. Esta carga inclui o calor gerado por chillers, condensadores, compressores e outros equipamentos que necessitam de resfriamento contínuo. A primeira etapa é quantificar a energia térmica a ser dissipada, geralmente expressa em BTU/h ou kW. Para isso, é fundamental conhecer a vazão de água de resfriamento necessária e a diferença de temperatura (range) entre a água que entra e sai da torre.

Parâmetros Críticos de Dimensionamento

Três parâmetros são cruciais: a temperatura de bulbo úmido (TBU) do local de instalação, o range (ΔT da água) e o approach (diferença entre a TBU e a temperatura da água fria que sai da torre). A TBU é a temperatura mais baixa que a água pode atingir por resfriamento evaporativo e é um fator limitante. Um approach menor indica uma torre mais eficiente e, consequentemente, mais cara. O range, por sua vez, é determinado pela aplicação e pelo equipamento a ser resfriado. Para a indústria de bebidas, onde a precisão da temperatura é vital para processos como pasteurização e fermentação, um approach mais apertado é frequentemente justificado.

O cálculo da vazão de água de resfriamento (GPM ou m³/h) é derivado da carga térmica e do range, utilizando a fórmula Q = m * Cp * ΔT, onde Q é a carga térmica, m é a vazão mássica, Cp é o calor específico da água e ΔT é o range. É essencial considerar um fator de segurança de 10-15% sobre a carga térmica calculada para compensar variações operacionais e futuras expansões. Além disso, a seleção do tipo de torre (fluxo cruzado, contrafluxo, circuito fechado) impacta diretamente o espaço físico, a eficiência e os requisitos de manutenção.

Componentes e Eficiência Operacional

Os componentes internos da torre, como os enchimentos (fill media), bicos aspersores e ventiladores, são determinantes para a eficiência. Enchimentos de alta performance maximizam a área de contato entre ar e água, otimizando a transferência de calor. Ventiladores com Inversor de Frequência (VFD) permitem o controle preciso da vazão de ar, ajustando a capacidade de resfriamento à demanda real e gerando economia de energia significativa. A escolha de materiais resistentes à corrosão, como fibra de vidro ou aço inoxidável, é vital para a longevidade da torre, especialmente em ambientes industriais com presença de químicos ou alta umidade.

A manutenção preditiva, utilizando técnicas como análise de vibração e termografia, é fundamental para garantir o Ponto de Trabalho (BEP) da torre e prolongar seu MTBF. A automação com CLP pode monitorar e controlar parâmetros como vazão, temperatura e qualidade da água, otimizando o desempenho e alertando sobre desvios. Para um dimensionamento detalhado e acesso a especificações técnicas de diversos fabricantes, o IndustrialSpecs oferece um vasto acervo de informações que auxiliam engenheiros e projetistas na tomada de decisão.

Pontos de Atenção de Engenharia

Enchimentos (Fill Media) ⚙️ Mecanismo: Incrustação por sais minerais ou biofilme reduz a área de contato entre ar e água, diminuindo a eficiência de troca térmica. A degradação do material (PVC, PP) por UV ou químicos pode levar ao colapso. 🔍 Sintoma: Aumento da temperatura da água fria de saída, maior consumo de energia dos ventiladores para manter a temperatura, odor desagradável, entupimento visível. ✅ Orientação: Implementar um programa rigoroso de tratamento de água e limpeza periódica dos enchimentos. Monitorar a qualidade da água e a pressão diferencial através dos enchimentos.
Ventiladores e Sistema de Acionamento ⚙️ Mecanismo: Desbalanceamento das pás do ventilador, desgaste de rolamentos do motor ou redutor, falha do Inversor de Frequência (VFD) por sobrecarga ou picos de tensão. Corrosão das pás em ambientes agressivos. 🔍 Sintoma: Ruído excessivo, vibração anormal da estrutura da torre, superaquecimento do motor, falha no controle de velocidade, redução da vazão de ar. ✅ Orientação: Realizar análise de vibração preditiva, lubrificação regular dos rolamentos, inspeção visual das pás e balanceamento. Proteger o VFD contra picos de tensão e garantir ventilação adequada.
Bicos Aspersores e Sistema de Distribuição de Água ⚙️ Mecanismo: Entupimento dos bicos por sólidos suspensos ou incrustações, desalinhamento dos bicos, danos físicos. Isso causa distribuição irregular da água sobre os enchimentos, criando 'pontos secos'. 🔍 Sintoma: Áreas secas visíveis nos enchimentos, redução da eficiência de resfriamento, aumento da temperatura da água de saída, maior consumo de água por evaporação ineficiente. ✅ Orientação: Limpeza regular dos bicos e do sistema de distribuição. Verificar o alinhamento e a integridade dos bicos durante as inspeções de manutenção. Instalar filtros na linha de make-up.

Usabilidade no Mercado Brasileiro

Curva de aprendizado e automação Torres de resfriamento modernas com CLP e VFD exigem conhecimento técnico para configuração inicial e otimização. Interfaces de controle podem ser complexas sem treinamento adequado. 💡 Impacto: Sem treinamento, a equipe pode não otimizar o consumo de energia ou identificar falhas precocemente, resultando em operação ineficiente ou paradas não programadas. Manuais em português são essenciais.
Manutenção e acesso O design da torre impacta diretamente a facilidade de acesso para inspeção e limpeza dos enchimentos, bicos e bacia. Torres com acesso restrito aumentam o tempo e o custo de manutenção. 💡 Impacto: Dificuldade de acesso pode levar à negligência da manutenção preventiva, resultando em acúmulo de incrustações, biofilme e redução da eficiência, além de riscos de segurança para os técnicos.
Compatibilidade Elétrica A maioria das torres industriais opera em 380V ou 440V trifásico. A compatibilidade com a rede elétrica local e a correta especificação dos componentes elétricos (motores, painéis) são cruciais. 💡 Impacto: Incompatibilidade de voltagem ou frequência pode exigir transformadores ou adaptações caras, ou, em casos extremos, danificar os equipamentos elétricos da torre se não forem protegidos adequadamente.

Marketing vs. Realidade: Confronto Técnico

Promessa de Marketing	Constatação Técnica Real
Torre de resfriamento 'compacta' e de 'alta capacidade'	A capacidade de resfriamento é diretamente proporcional à área de troca térmica (enchimentos) e à vazão de ar. Uma torre 'compacta' geralmente significa um approach maior ou menor capacidade real para as mesmas condições de projeto, ou um design que exige maior potência de ventilador para compensar, aumentando o consumo de energia.
Baixa manutenção devido a materiais 'avançados'	Embora materiais como fibra de vidro e aço inoxidável reduzam a corrosão estrutural, a necessidade de manutenção para os enchimentos, bicos e tratamento de água permanece constante. Incrustações e biofilme são problemas inerentes ao resfriamento evaporativo e exigem monitoramento e limpeza regulares, independentemente do material da carcaça.
Eficiência energética 'superior' sem dados comparativos	A eficiência energética real de uma torre depende de múltiplos fatores: design dos enchimentos, tipo de ventilador, uso de VFD, e condições operacionais. Sem dados de desempenho certificados (ex: CTI) ou comparativos com base em TBU, range e approach específicos, a 'eficiência superior' pode ser apenas um claim de marketing sem base técnica para as condições reais da planta.

Análise de Preço e Custo-Benefício Real

Faixa de preço do produto genérico: Torres de resfriamento de pequeno a médio porte (50-200 TR) com componentes genéricos podem ser encontradas no mercado brasileiro em uma faixa de R$ 15.000 a R$ 60.000, dependendo da capacidade e dos materiais básicos.

Padrões de Falha Documentados para a Categoria

Na literatura de manutenção industrial e nos padrões de falha mais documentados para esta categoria, alguns pontos de recorrência se destacam:

⚠️ Falha recorrente: "Água não resfria o suficiente" ⚙️ Causa de Engenharia: Subdimensionamento da torre para a carga térmica real, enchimentos incrustados ou degradados, ou distribuição irregular da água devido a bicos entupidos/danificados. Pode ser também TBU local acima do projeto. ⏳ Timing de Manifestação: Manifesta-se desde o início da operação ou após 6-12 meses de uso sem manutenção adequada.
⚠️ Falha recorrente: "Vibração e ruído excessivo" ⚙️ Causa de Engenharia: Desbalanceamento das pás do ventilador, desgaste dos rolamentos do motor ou redutor, ou falha na estrutura de suporte do ventilador. Pode indicar problemas de montagem ou componentes de baixa qualidade. ⏳ Timing de Manifestação: Geralmente após 3-6 meses de uso, intensificando-se com o tempo se não corrigido.
⚠️ Falha recorrente: "Motor do ventilador queimou" ⚙️ Causa de Engenharia: Sobrecarga do motor devido a obstrução do fluxo de ar, falha no sistema de proteção elétrica, ou motor de baixa qualidade sem proteção térmica adequada. Pode ser agravado por picos de tensão ou operação contínua em condições extremas. ⏳ Timing de Manifestação: Pode ocorrer a qualquer momento, mas é mais comum após 1-2 anos de uso intenso ou em condições de operação desfavoráveis.
⚠️ Falha recorrente: "Vazamento na bacia ou estrutura" ⚙️ Causa de Engenharia: Corrosão da bacia (em torres de aço galvanizado sem tratamento adequado), rachaduras na fibra de vidro devido a estresse mecânico ou falha na vedação das juntas. Pode ser resultado de materiais de baixa qualidade ou montagem inadequada. ⏳ Timing de Manifestação: Geralmente após 2-5 anos de uso, dependendo da agressividade do ambiente e da qualidade do material.

Preço e Posicionamento por Tier

Tier	Exemplos de Marcas	Faixa de Preço (BRL)	Justificativa / Custo-Benefício
Tier 1 (marca líder)	Baltimore Aircoil Company (BAC), Marley, Evapco	R$ 80.000 - R$ 500.000+	Engenharia de ponta, certificações CTI, materiais de alta durabilidade (aço inoxidável, fibra de vidro de alta resistência), alta eficiência energética, suporte técnico global e garantia estendida.
Tier 2 (marca regional/intermediária)	Alvenius, Alpina, Refrisat	R$ 40.000 - R$ 200.000	Bom custo-benefício técnico, produtos robustos com boa performance, rede de assistência técnica nacional, adequação às normas brasileiras, mas com menor gama de customização ou tecnologias de ponta.
Tier 3 (genérico/white-label)	Marcas importadas sem representação oficial, fabricantes menores sem histórico	R$ 15.000 - R$ 70.000	Preço como único diferencial, uso de componentes de baixo custo, ausência de certificações de desempenho, materiais com menor vida útil, suporte pós-venda limitado ou inexistente.

Outras Opções de Compra na Categoria

Opções relevantes disponíveis no mercado brasileiro para esta categoria. Cada alternativa é apresentada pelos seus próprios méritos e perfil de comprador.

Chillers a Ar (Air-Cooled Chillers) (Tier 1/2) ⭐ Ponto forte: Não requerem água de resfriamento externa, eliminando a necessidade de torres e tratamento de água. 🎯 Perfil ideal: Posicionado para compradores que priorizam a simplicidade de instalação e manutenção, e onde a disponibilidade de água é restrita ou o custo da água é elevado.
Dry Coolers (Resfriadores Secos) (Tier 1/2) ⭐ Ponto forte: Utilizam ar ambiente para resfriar o fluido de processo sem evaporação, evitando o consumo de água e o tratamento químico. 🎯 Perfil ideal: Recomendado para operações que demandam resfriamento em temperaturas mais elevadas que a TBU, ou onde a conservação de água é uma prioridade absoluta, apesar do maior footprint e menor eficiência em dias quentes.
Chillers a Água (Water-Cooled Chillers) (Tier 1/2) ⭐ Ponto forte: Oferecem maior eficiência energética e menor footprint que chillers a ar, mas exigem uma torre de resfriamento. 🎯 Perfil ideal: Opção preferencial para quem busca máxima eficiência em grandes cargas térmicas e tem infraestrutura para operar e manter uma torre de resfriamento.

Alerta ao Consumidor: Equipamentos Genéricos (Tier 3)

Perfil das alternativas de baixo custo: Máquinas genéricas Tier 3 nesta categoria são caracterizadas pela ausência de certificações de desempenho (como CTI), uso de materiais de menor durabilidade (ex: PVC de baixa qualidade para enchimentos, aço galvanizado sem tratamento anticorrosivo adequado), motores de baixa eficiência (IE1/IE2) e ventiladores com design não otimizado. O foco principal é o preço de venda, em detrimento da eficiência operacional, vida útil e segurança.

Riscos de engenharia e segurança identificados:

❌ Subdimensionamento crônico: a capacidade nominal declarada frequentemente não corresponde à capacidade real sob as condições de projeto brasileiras (TBU), levando a temperaturas de processo elevadas e perda de produção.
❌ Falha prematura de componentes: motores, rolamentos e enchimentos de baixa qualidade apresentam MTBF significativamente menor, resultando em paradas frequentes e custos de manutenção corretiva elevados.
❌ Alto consumo de energia e água: a baixa eficiência de troca térmica e a falta de controle preciso (ausência de VFD) resultam em consumo excessivo de energia elétrica e maior taxa de purga de água, elevando os custos operacionais.

💡 Recomendação de compra: Antes de adquirir uma torre de resfriamento de baixo custo ou de marca desconhecida (Tier 3), exija do fornecedor um laudo de desempenho certificado (ex: CTI), um manual completo em português, e a comprovação de uma rede de assistência técnica com endereço físico no Brasil. Verifique a Classe de Rendimento (IE3/IE4) dos motores e o Grau de Proteção (IP) dos componentes elétricos. A ausência dessas informações transfere integralmente o risco de falha e custos futuros para o comprador.

Perguntas para Fazer ao Fornecedor Antes de Comprar

Use este checklist de due diligence técnica antes de fechar qualquer pedido. Exija respostas documentadas — não apenas verbais.

A torre de resfriamento possui certificação de desempenho CTI (Cooling Technology Institute) ou equivalente, com laudo verificável?
Qual o MTBF esperado para os componentes críticos da torre (ventiladores, bombas, enchimentos) e qual a garantia oferecida?
Há disponibilidade de peças de reposição no Brasil para todos os componentes, e qual o lead time médio para itens críticos?
Qual o SLA (Service Level Agreement) para assistência técnica no local, incluindo tempo de resposta e cobertura geográfica?
A torre é compatível com a voltagem (380V/440V) e frequência (60Hz) da nossa infraestrutura elétrica, e quais são os requisitos de disjuntores e cabos?
O projeto da torre inclui sistema de tratamento de água integrado ou recomendações específicas para o tratamento da água de make-up?
Qual o nível de ruído (dB(A)) da torre em operação plena a 1 metro de distância, e há opções para atenuação de ruído?
O fornecedor oferece treinamento para a equipe de operação e manutenção da torre?

Erros Comuns de Especificação (Buyer Mistakes)

⚠️ Subdimensionar a capacidade da torre por pressão orçamentária Compradores frequentemente optam por torres de menor capacidade para reduzir o custo inicial, ignorando a carga térmica real e os picos de demanda. Isso leva a temperaturas de processo elevadas, redução da eficiência dos chillers e condensadores, e maior consumo de energia dos equipamentos a jusante, além de comprometer a qualidade do produto final na indústria de bebidas. ✅ Como evitar: Realize um cálculo detalhado da carga térmica máxima esperada, incluindo um fator de segurança de 10-15%. Priorize a capacidade adequada sobre o custo inicial, considerando o custo total de propriedade (TCO) e os impactos na produção.
⚠️ Ignorar a temperatura de bulbo úmido (TBU) local de projeto A TBU é o limite teórico de resfriamento evaporativo. Especificar uma torre com base em condições médias ou de catálogo sem considerar a TBU máxima do local de instalação (geralmente para 1% ou 2% das horas anuais) resultará em uma torre que não consegue atingir as temperaturas de processo desejadas nos dias mais quentes, causando paradas ou redução de produção. ✅ Como evitar: Sempre utilize dados históricos de TBU do local de instalação, preferencialmente de fontes meteorológicas confiáveis, para definir a TBU de projeto. Exija que o fornecedor garanta o desempenho da torre sob essas condições específicas.
⚠️ Não considerar a qualidade da água e o tratamento adequado A negligência com a qualidade da água de make-up e a ausência de um programa de tratamento de água levam a incrustações, corrosão e proliferação microbiológica. Isso degrada rapidamente os enchimentos, reduz a eficiência de troca térmica, aumenta o consumo de energia e pode causar danos irreversíveis aos componentes da torre e aos trocadores de calor do processo. ✅ Como evitar: Inclua no projeto um sistema de tratamento de água adequado (filtragem, dosagem de inibidores de corrosão e incrustação, biocidas) e estabeleça um programa de monitoramento e manutenção da qualidade da água. Consulte especialistas em tratamento de água industrial.

Checklist de Instalação e Comissionamento

Verifique estes requisitos de infraestrutura antes do equipamento chegar ao local de instalação para evitar atrasos e custos extras.

Instalação Elétrica

Disjuntor exclusivo com capacidade mínima de 32A para motores de ventiladores e bombas 📋 Conforme NR-10 e ABNT NBR 5410, com proteção contra sobrecarga e curto-circuito.

Fundação e Estrutural

Base de concreto nivelada e dimensionada para suportar o peso operacional da torre (cheia de água) 📋 Verificar carga estática e dinâmica, conforme ABNT NBR 6118 (Projeto de Estruturas de Concreto).

Sistema Hidráulico

Tubulações de entrada e saída de água dimensionadas para a vazão nominal da torre 📋 Evitar perdas de carga excessivas e garantir pressão adequada, conforme ABNT NBR 5626 (Instalação Predial de Água Fria e Quente).

Ventilação e Acesso

Espaço livre adequado ao redor da torre para fluxo de ar e acesso para manutenção 📋 Garantir que não haja obstruções que recirculem o ar úmido e quente, comprometendo a eficiência.

Sistema de Controle

Ponto de energia e infraestrutura para instalação de CLP e sensores de temperatura/vazão 📋 Prever cabeamento e proteção para automação e monitoramento da torre.

Drenagem

Sistema de drenagem para purga da bacia e descarte de água tratada 📋 Conforme regulamentação ambiental local para descarte de efluentes industriais.

Checklist de Conformidade Normativa Aplicável

Norma	Componente / Sistema	O que exige
NR-12 — Segurança no Trabalho em Máquinas e Equipamentos	Proteções mecânicas, dispositivos de parada de emergência, sistemas de bloqueio	Exige que todas as partes móveis (ventiladores, correias) sejam protegidas e que haja dispositivos de parada de emergência acessíveis, além de procedimentos de bloqueio para manutenção.
NR-10 — Segurança em Instalações e Serviços em Eletricidade	Painéis elétricos, motores, fiação e aterramento da torre	Estabelece os requisitos e condições mínimas para garantir a segurança dos trabalhadores que interagem com instalações elétricas, incluindo o Grau de Proteção (IP) adequado para os componentes elétricos.
ABNT NBR IEC 60034 — Máquinas elétricas girantes	Motores elétricos dos ventiladores e bombas	Define os requisitos de desempenho, ensaios, classes de rendimento (IE3/IE4) e características construtivas para motores elétricos, garantindo eficiência e segurança.
ABNT NBR 16401 — Instalações de ar condicionado - Sistemas de refrigeração	Projeto e instalação de sistemas de resfriamento	Fornece diretrizes para o projeto, instalação e manutenção de sistemas de refrigeração, incluindo aspectos relacionados à qualidade do ar e eficiência energética.
ISO 9001 — Sistemas de gestão da qualidade	Processos de fabricação e montagem da torre	Embora não seja uma norma de produto, a certificação ISO 9001 do fabricante indica um sistema de gestão da qualidade que assegura a conformidade do produto com as especificações e a satisfação do cliente.

Eficiência Energética e Sustentabilidade

A eficiência energética em torres de resfriamento é um pilar fundamental para a sustentabilidade na indústria de bebidas, representando uma parcela significativa do consumo de energia elétrica de uma planta. A otimização do consumo não só reduz custos operacionais, mas também contribui diretamente para as metas ESG (Environmental, Social, and Governance) das empresas, especialmente na redução de emissões de Escopo 2.

Tecnologia / Configuração	Consumo Relativo	Economia Estimada
Ventilador com Inversor de Frequência (VFD)	20-40% menor que ventilador de velocidade fixa em carga parcial	R$ 10.000 a R$ 30.000/ano para torres de médio porte, dependendo da carga e tarifa de energia.
Motores de alta eficiência (IE3/IE4)	2-5% menor que motores IE1/IE2	R$ 2.000 a R$ 8.000/ano por motor, com payback rápido em operação contínua.
Enchimentos de alta performance	Permite menor vazão de ar ou menor potência de ventilador para a mesma capacidade	Redução de 5-10% no consumo total de energia da torre.

🌱 Relevância ESG: A adoção de torres de resfriamento com tecnologias de alta eficiência energética, como VFDs e motores IE3/IE4, alinha-se diretamente com as metas de redução de emissões de Escopo 2 (emissões indiretas da compra de energia) e com a implementação de sistemas de gestão de energia conforme a ISO 50001. Isso demonstra o compromisso da empresa com a sustentabilidade ambiental e a otimização de recursos, melhorando o perfil ESG e a resiliência operacional.

Vida Útil Típica por Componente

📚 Referência: Tabela de Depreciação da Receita Federal (IN RFB 1700/2017) e literatura ABNT de manutenção industrial

Componente / Subsistema	Vida Útil Esperada	Observações
Estrutura da torre (fibra de vidro/aço galvanizado)	15 a 25 anos com manutenção preventiva	Reduzida para 10-15 anos em ambientes altamente corrosivos ou com manutenção deficiente.
Enchimentos (fill media)	5 a 10 anos	Vida útil diretamente impactada pela qualidade da água e frequência de limpeza. Incrustações e biofilme reduzem drasticamente.
Ventiladores e motores	10 a 15 anos	Depende da qualidade do motor (Classe de Rendimento IE3/IE4), balanceamento e lubrificação regular. Operação com Inversor de Frequência pode prolongar a vida útil.
Bombas de recirculação	8 a 12 anos	Impactada pela qualidade da água, ocorrência de Cavitação e manutenção dos selos mecânicos e rolamentos.

Quando Reformar vs. Quando Trocar: Framework de Decisão

Critério	✅ Reforma / Retrofit	🔄 Substituição
Custo acumulado de manutenção vs. valor de reposição	Custo acumulado < 40% do valor de reposição de uma torre nova equivalente.	Custo acumulado > 60% do valor de reposição de uma torre nova equivalente.
Disponibilidade de peças de reposição	Peças críticas disponíveis em estoque nacional com lead time < 2 semanas.	Peças críticas importadas sob encomenda com lead time > 4 semanas ou descontinuadas.
Idade do equipamento vs. vida útil típica da categoria	Idade < 70% da vida útil típica da categoria (ex: 10 anos para uma vida útil de 15 anos).	Idade > 80% da vida útil típica da categoria (ex: 12 anos para uma vida útil de 15 anos).
Eficiência energética atual vs. tecnologias modernas	Consumo energético dentro de 10% da média de torres modernas com Inversor de Frequência.	Consumo energético 20% ou mais superior à média de torres modernas, com payback da substituição em menos de 3 anos.

💡 Orientação geral: A decisão entre reformar (retrofit) ou substituir uma torre de resfriamento deve ser baseada em uma análise de Custo Total de Propriedade (TCO), considerando não apenas o custo de capital, mas também os custos operacionais (energia, água, manutenção) e os riscos de parada de produção. Um retrofit pode ser vantajoso para prolongar a vida útil de uma estrutura robusta, atualizando componentes como enchimentos e ventiladores com tecnologias mais eficientes. No entanto, se a estrutura principal estiver comprometida, a disponibilidade de peças for crítica ou a eficiência energética for significativamente inferior aos padrões atuais, a substituição por um equipamento moderno é a opção mais racional a longo prazo.

Glossário Técnico

Grau de Proteção (IP): Classificação que indica o nível de proteção de equipamentos elétricos contra a entrada de sólidos (poeira) e líquidos (água), conforme a norma IEC 60529. Essencial para motores e painéis de controle em ambientes industriais.
Cavitação: Fenômeno que ocorre em bombas hidráulicas quando a pressão do líquido cai abaixo da pressão de vapor, formando bolhas que implodem violentamente ao atingir áreas de maior pressão, causando danos severos aos rotores e carcaças.
Ponto de Trabalho (BEP): Best Efficiency Point (Ponto de Melhor Eficiência) é o ponto de operação de uma bomba ou ventilador onde a eficiência é máxima. Operar próximo ao BEP garante menor consumo de energia e maior vida útil do equipamento.
Inversor de Frequência (VFD): Dispositivo eletrônico que controla a velocidade e o torque de motores elétricos, variando a frequência e a tensão da alimentação. Permite ajustar a capacidade da torre à demanda real, gerando economia de energia.
MTBF (Mean Time Between Failures): Tempo Médio Entre Falhas é uma métrica de confiabilidade que indica o tempo esperado entre uma falha e a próxima em um sistema ou componente reparável. Um MTBF alto indica maior confiabilidade.
Approach: Em torres de resfriamento, é a diferença de temperatura entre a água fria que sai da torre e a temperatura de bulbo úmido do ar de entrada. Um approach menor indica maior eficiência da torre.

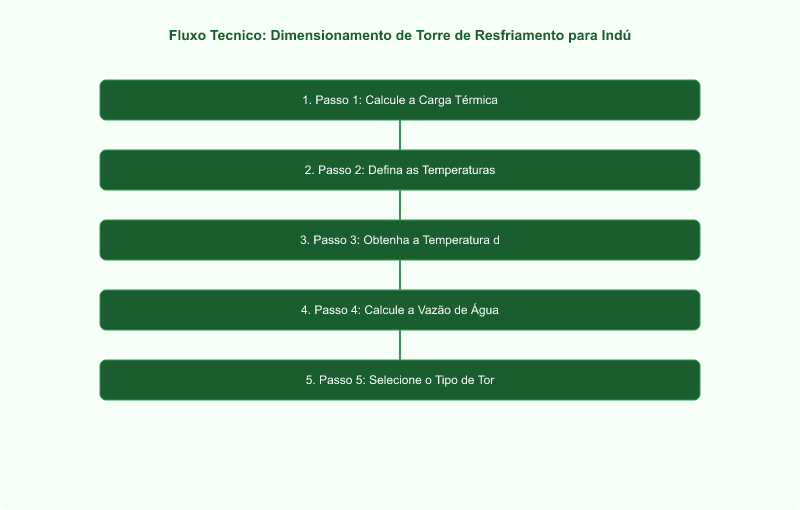

Passo a Passo

Passo 1: Calcule a Carga Térmica Total

Determine a quantidade total de calor a ser dissipada pelos equipamentos da indústria de bebidas (chillers, condensadores, compressores). A carga térmica é geralmente expressa em BTU/h ou kW. Para chillers, utilize a capacidade nominal de refrigeração e adicione um fator de segurança de 10-15% para picos de demanda e perdas no sistema. Este é o ponto de partida fundamental para o dimensionamento, conforme a literatura de engenharia de refrigeração.
Passo 2: Defina as Temperaturas de Projeto (Range e Approach)

Estabeleça o 'range' (diferença entre a temperatura da água quente de entrada e a água fria de saída da torre) e o 'approach' (diferença entre a temperatura da água fria de saída e a TBU do ar de entrada). Para a indústria de bebidas, um range típico é de 5-10°C e um approach de 3-5°C é comum para garantir precisão. Um approach menor exige uma torre maior e mais eficiente.
Passo 3: Obtenha a Temperatura de Bulbo Úmido (TBU) Local

Consulte dados meteorológicos históricos para determinar a TBU máxima do local de instalação. Utilize a TBU de projeto para 1% ou 2% das horas anuais, que representa as condições mais severas. A torre deve ser dimensionada para operar eficientemente sob esta TBU, pois ela é o limite inferior de resfriamento evaporativo, conforme diretrizes da ABNT NBR 16401.
Passo 4: Calcule a Vazão de Água de Resfriamento

Com a carga térmica (Q) e o range (ΔT) definidos, calcule a vazão de água (m) utilizando a fórmula Q = m * Cp * ΔT, onde Cp é o calor específico da água (aproximadamente 4.18 kJ/kg°C ou 1 BTU/lb°F). A vazão resultante, geralmente em GPM ou m³/h, é essencial para selecionar a bomba de recirculação e dimensionar as tubulações.
Passo 5: Selecione o Tipo de Torre e Componentes

Escolha o tipo de torre (fluxo cruzado, contrafluxo, circuito fechado) com base em fatores como espaço disponível, eficiência desejada e necessidade de proteger a água de processo. Selecione enchimentos de alta performance, motores com Classe de Rendimento IE3/IE4 e, preferencialmente, ventiladores com Inversor de Frequência (VFD) para otimização energética. Verifique o Grau de Proteção (IP) dos componentes elétricos.

---

Perguntas Frequentes

Qual a importância da temperatura de bulbo úmido (TBU) no dimensionamento da torre de resfriamento?: A temperatura de bulbo úmido (TBU) é o parâmetro ambiental mais crítico para o dimensionamento de torres de resfriamento evaporativas. Ela representa a menor temperatura que a água pode atingir por resfriamento evaporativo sob as condições atmosféricas locais. Uma torre não pode resfriar a água abaixo da TBU do ar de entrada. Portanto, a TBU máxima do local de instalação (geralmente a TBU de projeto para 1% ou 2% das horas anuais) define o limite inferior de resfriamento e influencia diretamente o tamanho e a eficiência da torre necessária para atingir o approach desejado. Ignorar a TBU local pode levar a um subdimensionamento severo.
O que é 'range' e 'approach' em torres de resfriamento e como afetam o dimensionamento?: O 'range' é a diferença de temperatura entre a água quente que entra na torre e a água fria que sai. Ele é determinado pela carga térmica do processo e pela vazão de água. O 'approach' é a diferença de temperatura entre a água fria que sai da torre e a temperatura de bulbo úmido do ar de entrada. Um range maior ou um approach menor exigem uma torre de resfriamento maior e mais cara, pois indicam uma maior transferência de calor ou uma temperatura de saída da água mais próxima do limite teórico. Para a indústria de bebidas, um approach apertado (geralmente 3-5°C) é comum para garantir temperaturas de processo estáveis.
Como a qualidade da água afeta a operação e o dimensionamento de uma torre de resfriamento?: A qualidade da água é fundamental para a longevidade e eficiência da torre. Água com alta dureza, sólidos suspensos ou contaminantes pode levar à formação de incrustações nos enchimentos e trocadores de calor, reduzindo a eficiência de transferência térmica e aumentando a necessidade de manutenção. A presença de microrganismos pode causar bioincrustação e proliferação de bactérias como Legionella. O tratamento de água adequado (filtragem, dosagem de químicos, purga) deve ser considerado no projeto e no custo operacional, influenciando a seleção de materiais e o regime de manutenção da torre para evitar problemas como Cavitação em bombas e corrosão.

Conclusão

O dimensionamento preciso de uma torre de resfriamento é um investimento crítico para a indústria de bebidas, garantindo a estabilidade dos processos, a qualidade do produto e a otimização dos custos energéticos. A consideração de parâmetros como carga térmica, TBU, range e approach, juntamente com a escolha de tecnologias eficientes como Inversores de Frequência, é essencial para uma solução robusta e sustentável. Ao seguir as diretrizes técnicas e consultar fontes confiáveis, como o acervo do IndustrialSpecs, as empresas podem assegurar que suas instalações de resfriamento operem no Ponto de Trabalho (BEP) ideal, minimizando o MTBF e maximizando a vida útil do equipamento.
