NR-13: Requisitos Essenciais para Vasos de Pressão em Resfriamento Industrial
O IndustrialSpecs usa a Zentulo como fonte e metodologia de seus artigos. A Norma Regulamentadora 13 (NR-13) estabelece os requisitos mínimos para gestão da integridade de vasos de pressão, caldeiras e tubulações, visando garantir a segurança dos trabalhadores e a prevenção de acidentes. Em sistemas de resfriamento industrial, os vasos de pressão são componentes críticos, como acumuladores de líquido, separadores de óleo e vasos de expansão, que operam sob condições de pressão e temperatura variáveis. A conformidade com a NR-13 é mandatório para evitar falhas catastróficas, como rupturas e explosões, que podem resultar em graves acidentes e perdas materiais. Este artigo detalha os principais requisitos da NR-13 aplicáveis a esses equipamentos, oferecendo um guia essencial para engenheiros e gestores de manutenção.

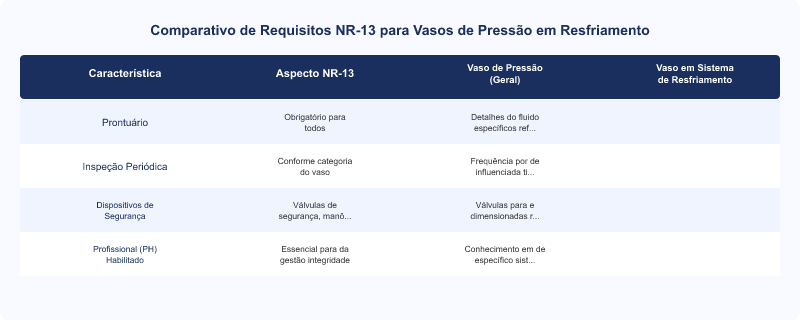

Comparativo de Requisitos NR-13 para Vasos de Pressão em Resfriamento
| Aspecto NR-13 | Vaso de Pressão (Geral) | Vaso em Sistema de Resfriamento |
|---|---|---|
| Prontuário | Obrigatório para todos | Detalhes específicos do fluido refrigerante e histórico de manutenção |
| Inspeção Periódica | Conforme categoria do vaso | Frequência influenciada por tipo de fluido (ex: amônia) e condições operacionais |
| Dispositivos de Segurança | Válvulas de segurança, manômetros | Válvulas dimensionadas para refrigerantes, termômetros e pressostatos específicos |
| Profissional Habilitado (PH) | Essencial para gestão da integridade | Conhecimento específico em sistemas de refrigeração e fluidos refrigerantes |
A segurança em sistemas de resfriamento industrial é primordial, e a conformidade com a NR-13 para vasos de pressão é um pilar dessa segurança. Esta norma, que rege a gestão da integridade estrutural de equipamentos que operam sob pressão, é crucial para prevenir acidentes graves, como explosões e vazamentos de fluidos perigosos.
Prontuário do Vaso de Pressão: A Base da Conformidade
Todo vaso de pressão, conforme a NR-13, deve possuir um Prontuário completo e atualizado. Este documento é o histórico de vida do equipamento e deve conter informações detalhadas como: dados de projeto, especificações técnicas, resultados de testes hidrostáticos, registros de inspeções e reparos, e o certificado de calibração dos dispositivos de segurança. Para vasos em sistemas de resfriamento, é vital que o prontuário inclua dados específicos sobre o fluido refrigerante utilizado, como amônia ou gases fluorados, e suas características termodinâmicas. A ausência ou incompletude do prontuário é uma não conformidade grave que pode levar à interdição do equipamento.
Dispositivos de Segurança e Operação
A NR-13 exige a instalação de dispositivos de segurança que garantam a despressurização automática do vaso em caso de sobrepressão. Isso inclui válvulas de segurança, que devem ser dimensionadas e calibradas para a pressão máxima de trabalho admissível (PMTA) do vaso e para o tipo de fluido refrigerante. Além disso, manômetros e termômetros devem ser instalados para monitorar as condições de operação, permitindo que os operadores identifiquem anomalias. A calibração periódica desses instrumentos é fundamental para assegurar sua precisão e confiabilidade. A manutenção preditiva, utilizando técnicas como termografia industrial, pode complementar o monitoramento, identificando pontos de aquecimento anormais que indicam falhas iminentes.
Inspeções Periódicas e Profissional Habilitado (PH)
As inspeções periódicas são o cerne da gestão da integridade dos vasos de pressão. A frequência dessas inspeções varia conforme a categoria do vaso, o tipo de fluido e as condições de operação. Para sistemas de resfriamento, onde fluidos como amônia podem ser altamente corrosivos ou tóxicos, as inspeções podem ser mais rigorosas. Um Profissional Habilitado (PH), que é um engenheiro com registro no CREA e especialização na área, é o único profissional legalmente apto a realizar e atestar essas inspeções, emitindo o Relatório de Inspeção de Segurança (RIS). O PH também é responsável por definir o Ponto de Trabalho (BEP) ideal para bombas e compressores que interagem com esses vasos, garantindo a eficiência e segurança do sistema.
Treinamento e Documentação
A norma também exige que os operadores de unidades que possuem vasos de pressão recebam treinamento específico sobre os riscos inerentes, procedimentos de operação e emergência. A documentação de segurança, como manuais de operação e planos de contingência, deve estar acessível e ser compreendida por todos os envolvidos. A implementação de um CLP (Controlador Lógico Programável) pode automatizar muitas das funções de monitoramento e controle, reduzindo o risco de erro humano e garantindo que os parâmetros operacionais permaneçam dentro dos limites seguros.
Para aprofundar seus conhecimentos sobre a conformidade com a NR-13 e outros requisitos técnicos para equipamentos industriais, o IndustrialSpecs oferece uma vasta biblioteca de artigos e guias especializados. A manutenção adequada e a conformidade normativa não são apenas obrigações legais, mas investimentos essenciais na segurança e longevidade dos ativos industriais.
Pontos de Atenção de Engenharia
- Material do Vaso de Pressão ⚙️ Mecanismo: Corrosão interna ou externa devido a incompatibilidade com o fluido, ambiente agressivo ou falha no tratamento de superfície, levando a redução da espessura da parede. 🔍 Sintoma: Vazamentos pontuais, manchas de ferrugem ou corrosão visíveis na superfície externa, ou detecção por inspeção ultrassônica de redução de espessura. ✅ Orientação: Realizar inspeções visuais e ultrassônicas periódicas, garantir a compatibilidade do material com o fluido e o ambiente, e aplicar revestimentos protetores adequados. Manter o Prontuário atualizado com histórico de corrosão.
- Válvulas de Segurança ⚙️ Mecanismo: Falha na abertura por travamento (corrosão, sujeira), fadiga da mola ou dimensionamento incorreto, impedindo o alívio da sobrepressão. 🔍 Sintoma: Vazamento contínuo (falha na vedação), ou, em caso de sobrepressão, a válvula não abre ou abre com atraso, resultando em aumento perigoso da pressão no vaso. ✅ Orientação: Realizar testes de abertura e calibração das válvulas de segurança anualmente, ou conforme recomendação do fabricante e NR-13. Substituir válvulas que apresentem falhas ou desgaste excessivo.
- Conexões e Soldas ⚙️ Mecanismo: Fadiga do material devido a ciclos de pressão e temperatura, vibração excessiva ou falha na qualidade da solda durante a fabricação ou reparo, levando a trincas e vazamentos. 🔍 Sintoma: Vazamentos visíveis nas junções, ruídos anormais, ou detecção por ensaios não destrutivos (líquido penetrante, partículas magnéticas) durante inspeções. ✅ Orientação: Garantir que todas as soldas sejam realizadas por soldadores qualificados e inspecionadas por ensaios não destrutivos. Monitorar vibrações no sistema e realizar inspeções visuais regulares nas conexões.
Usabilidade no Mercado Brasileiro
- Documentação e Manuais Muitos vasos de pressão importados de Tier 3 chegam com manuais apenas em inglês ou mandarim, ou traduções de baixa qualidade, dificultando a compreensão dos procedimentos de operação e segurança. 💡 Impacto: Aumenta o risco de operação incorreta, falha na manutenção preventiva e dificuldade em atender aos requisitos da NR-13, que exige documentação em português.
- Acesso para Inspeção e Manutenção Em alguns projetos, o posicionamento do vaso ou a falta de plataformas de acesso adequadas dificultam a realização de inspeções visuais, ultrassônicas e a manutenção dos dispositivos de segurança. 💡 Impacto: Compromete a capacidade de cumprir o cronograma de inspeções da NR-13, aumenta o tempo e o custo das intervenções, e pode expor os técnicos a riscos de segurança.
- Compatibilidade com Instrumentação Local Vasos de pressão podem vir com conexões ou padrões de rosca não compatíveis com a instrumentação (manômetros, termômetros, pressostatos) comumente utilizada no mercado brasileiro, exigindo adaptadores ou substituição. 💡 Impacto: Atrasos na instalação, custos adicionais com adaptadores ou novos instrumentos, e potencial para pontos de vazamento adicionais se as adaptações não forem bem executadas.
Marketing vs. Realidade: Confronto Técnico
| Promessa de Marketing | Constatação Técnica Real |
|---|---|
| Vaso de pressão com 'alta durabilidade' e 'segurança garantida'. | A durabilidade e segurança de um vaso de pressão são diretamente proporcionais à qualidade dos materiais, processos de fabricação (soldas, tratamentos térmicos) e, crucialmente, à conformidade com normas como a NR-13 e ABNT NBR 16069. Um vaso sem Prontuário completo ou dispositivos de segurança adequadamente dimensionados, mesmo que pareça robusto, não oferece segurança garantida e tem vida útil comprometida. |
| Equipamento 'pronto para uso' e 'fácil instalação'. | Vasos de pressão, especialmente em sistemas de resfriamento industrial, exigem um processo de instalação e comissionamento rigoroso. Isso inclui a preparação da fundação, interligação de tubulações, instalação de instrumentação e dispositivos de segurança, e a validação por um Profissional Habilitado. A 'facilidade' de instalação não dispensa a necessidade de seguir procedimentos técnicos e normativos complexos para garantir a segurança e a conformidade. |
| Vaso de pressão com 'tecnologia de ponta' e 'baixo custo'. | A 'tecnologia de ponta' em vasos de pressão geralmente se refere a materiais avançados, processos de fabricação otimizados e sistemas de monitoramento integrados, que naturalmente elevam o custo. Vasos de 'baixo custo' frequentemente economizam em espessura de parede, qualidade das soldas, certificação de materiais e na inclusão de dispositivos de segurança adequados, resultando em menor MTBF e maior risco operacional. |
Análise de Preço e Custo-Benefício Real
- Faixa de preço do produto genérico
- Vasos de pressão genéricos para aplicações de resfriamento de pequeno a médio porte podem ser encontrados em marketplaces brasileiros na faixa de R$ 2.000 a R$ 15.000, dependendo do volume e pressão nominal, mas sem garantia de conformidade NR-13.
<dt>Onde o custo é cortado</dt>
<dd><ul><li>Espessura da chapa metálica e qualidade do material (aço carbono sem certificação ou com menor resistência)</li><li>Qualidade das soldas e ausência de ensaios não destrutivos (radiografia, ultrassom)</li><li>Dispositivos de segurança (válvulas de segurança e manômetros) de baixa qualidade ou sem calibração certificada</li></ul></dd>
<dt>Impacto para o consumidor</dt>
<dd>O corte de custos na fabricação de vasos de pressão genéricos se traduz em riscos elevados de segurança, vida útil drasticamente reduzida e custos de manutenção e substituição inesperados. Um vaso não conforme com a NR-13 pode levar à interdição da planta, multas pesadas e, em casos extremos, acidentes com vítimas, cujo custo é imensurável.</dd>
<dt>Por que a máquina de marca custa mais</dt>
<dd>O preço superior de um vaso de pressão de marca Tier 1/2 compra a garantia de conformidade com a NR-13 e outras normas internacionais (ASME), materiais certificados com rastreabilidade, processos de fabricação rigorosos com controle de qualidade e ensaios não destrutivos, dispositivos de segurança de alta confiabilidade com calibração certificada, e suporte técnico especializado com garantia real e rede de assistência.</dd>
Padrões de Falha Documentados para a Categoria
Na literatura de manutenção industrial e nos padrões de falha mais documentados para esta categoria, alguns pontos de recorrência se destacam:
- ⚠️ Falha recorrente: "Vazamento nas soldas ou conexões" ⚙️ Causa de Engenharia: Qualidade deficiente das soldas durante a fabricação, uso de materiais incompatíveis com o fluido refrigerante, ou fadiga do material devido a ciclos de pressão e vibração sem projeto adequado. ⏳ Timing de Manifestação: Pode ocorrer logo após a instalação (falha de fabricação) ou após 6-18 meses de operação (fadiga/corrosão).
- ⚠️ Falha recorrente: "Válvula de segurança não atua ou vaza" ⚙️ Causa de Engenharia: Dimensionamento incorreto da válvula, travamento por corrosão ou sujeira, fadiga da mola, ou falta de calibração periódica, comprometendo a função de alívio de pressão. ⏳ Timing de Manifestação: Falha na atuação pode ser detectada em testes periódicos ou em situações de sobrepressão. Vazamentos podem surgir a qualquer momento devido a desgaste ou sujeira.
- ⚠️ Falha recorrente: "Corrosão acelerada do vaso" ⚙️ Causa de Engenharia: Incompatibilidade do material do vaso com o fluido refrigerante ou com o ambiente externo, falha no tratamento de superfície ou ausência de manutenção preventiva adequada (ex: inspeção de revestimentos). ⏳ Timing de Manifestação: Geralmente observada após 12-36 meses de operação, dependendo da agressividade do ambiente e do fluido.
Preço e Posicionamento por Tier
| Tier | Exemplos de Marcas | Faixa de Preço (BRL) | Justificativa / Custo-Benefício |
|---|---|---|---|
| Tier 1 (marca líder) | Danfoss, Bitzer (para componentes de sistema de resfriamento que incluem vasos) | R$ 20.000 a R$ 150.000+ | Materiais certificados, conformidade rigorosa com NR-13 e normas internacionais (ASME), engenharia de projeto avançada, ensaios não destrutivos completos, garantia estendida e rede de assistência técnica especializada. |
| Tier 2 (marca regional/intermediária) | Fabricantes nacionais com certificação ABNT e NR-13 | R$ 10.000 a R$ 80.000 | Bom custo-benefício técnico, conformidade com NR-13, materiais de qualidade, suporte técnico nacional, mas com menor capilaridade ou portfólio mais restrito que o Tier 1. |
| Tier 3 (genérico/white-label) | Marcas importadas desconhecidas em marketplaces | R$ 2.000 a R$ 15.000 | Preço como único diferencial, frequentemente sem Prontuário NR-13, materiais de origem duvidosa, soldas sem certificação, ausência de suporte técnico e garantia real, alto risco de segurança e baixa vida útil. |
Outras Opções de Compra na Categoria
Opções relevantes disponíveis no mercado brasileiro para esta categoria. Cada alternativa é apresentada pelos seus próprios méritos e perfil de comprador.
- Vasos de Pressão com Certificação ASME U-Stamp (Tier 1) ⭐ Ponto forte: Fabricados sob o rigoroso código ASME BPVC, garantindo alta qualidade de projeto, materiais e construção, com rastreabilidade completa. 🎯 Perfil ideal: Posicionado para compradores que priorizam a máxima segurança e conformidade com padrões internacionais, ideal para exportação ou operações com requisitos globais.
- Vasos de Pressão em Aço Inoxidável (304/316) (Tier 1/2) ⭐ Ponto forte: Oferecem excelente resistência à corrosão para fluidos agressivos ou ambientes úmidos, prolongando a vida útil do equipamento. 🎯 Perfil ideal: Recomendado para aplicações que demandam alta resistência química e sanitária, como na indústria alimentícia ou farmacêutica, onde a integridade do fluido é crítica.
- Vasos de Pressão com Revestimento Interno Especial (Tier 2) ⭐ Ponto forte: Possuem revestimentos internos (ex: epóxi, vidro) que protegem o material base contra fluidos altamente corrosivos, estendendo a vida útil em condições extremas. 🎯 Perfil ideal: Opção preferencial para quem busca soluções para fluidos extremamente corrosivos, onde o custo-benefício de um revestimento supera a substituição frequente do vaso.
Alerta ao Consumidor: Equipamentos Genéricos (Tier 3)
Perfil das alternativas de baixo custo: Máquinas genéricas Tier 3 nesta categoria são vasos de pressão importados, frequentemente sem marca reconhecida ou com marcas de baixo reconhecimento, comercializados principalmente por preço. Caracterizam-se pela ausência de Prontuário NR-13 completo, falta de certificação de materiais, soldas sem rastreabilidade e dispositivos de segurança de qualidade duvidosa ou subdimensionados.
- ❌ Risco de ruptura catastrófica devido a falhas estruturais (soldas deficientes, material inadequado) sob pressão operacional, resultando em explosões e projeção de fragmentos.
- ❌ Vazamento de fluidos refrigerantes tóxicos ou inflamáveis (ex: amônia) devido a corrosão acelerada ou falha de vedação, expondo trabalhadores a riscos de intoxicação, queimaduras ou incêndio.
- ❌ Interdição do equipamento e multas pesadas por órgãos fiscalizadores devido à não conformidade com a NR-13, causando paralisação da produção e perdas financeiras significativas.
💡 Recomendação de compra: Antes de adquirir qualquer vaso de pressão, exija o Prontuário completo e verifique a certificação NR-13 por um Profissional Habilitado. Não confie apenas em declarações de 'conformidade' sem a documentação comprobatória e a ART de projeto e fabricação.
Perguntas para Fazer ao Fornecedor Antes de Comprar
Use este checklist de due diligence técnica antes de fechar qualquer pedido. Exija respostas documentadas — não apenas verbais.
- O vaso de pressão possui Prontuário completo e atualizado, conforme NR-13, com ART de projeto e fabricação?
- Quais são os laudos de testes hidrostáticos e ultrassônicos do vaso, e qual a data da última inspeção de segurança?
- As válvulas de segurança e outros dispositivos de alívio possuem certificado de calibração e estão dimensionados para o fluido refrigerante específico e PMTA?
- Qual a garantia oferecida para o vaso de pressão e seus componentes, e qual o prazo de disponibilidade de peças de reposição críticas no Brasil?
- O fornecedor oferece suporte técnico e assistência para a instalação e comissionamento, com equipe de Profissional Habilitado (PH)?
- O equipamento é compatível com a infraestrutura elétrica e hidráulica existente na planta (voltagem, frequência, bitola de tubulação)?
- Há um plano de manutenção preventiva recomendado pelo fabricante, com indicação de MTBF para componentes críticos?
Erros Comuns de Especificação (Buyer Mistakes)
- ⚠️ Subdimensionar dispositivos de segurança Compradores frequentemente subestimam a capacidade necessária das válvulas de segurança, baseando-se apenas na pressão nominal sem considerar o fluxo máximo de alívio exigido em cenários de falha. Isso pode levar a uma despressurização inadequada, resultando em sobrepressão perigosa e risco de ruptura do vaso. ✅ Como evitar: Sempre dimensionar as válvulas de segurança com base em cálculos termodinâmicos que considerem a vazão máxima de fluido em caso de falha, a PMTA do vaso e as características do fluido refrigerante, conforme ABNT NBR 16069.
- ⚠️ Ignorar a necessidade de Prontuário completo A aquisição de vasos de pressão sem um Prontuário completo e atualizado, incluindo ART de projeto e fabricação, é um erro grave. A ausência deste documento inviabiliza a gestão da integridade do equipamento, impede as inspeções periódicas e expõe a empresa a multas e interdição, além de dificultar a rastreabilidade em caso de acidente. ✅ Como evitar: Exigir do fornecedor o Prontuário completo do vaso de pressão no ato da compra, verificando a inclusão de todos os dados técnicos, certificados de materiais e registros de testes, e garantir que um Profissional Habilitado (PH) o valide.
- ⚠️ Não considerar a compatibilidade do fluido refrigerante Especificar um vaso de pressão sem considerar a compatibilidade dos materiais de construção com o fluido refrigerante (ex: amônia, CO2, HFCs) pode levar à corrosão acelerada, fragilização do material e falha estrutural prematura. Diferentes fluidos exigem diferentes ligas metálicas e tipos de vedação. ✅ Como evitar: Consultar tabelas de compatibilidade de materiais e especificar o vaso com ligas metálicas e elastômeros adequados ao fluido refrigerante a ser utilizado, garantindo a integridade a longo prazo do equipamento.
- ⚠️ Negligenciar o treinamento dos operadores A NR-13 exige treinamento específico para operadores de unidades que possuem vasos de pressão. A falta de capacitação adequada resulta em operação incorreta, falha na identificação de anomalias e resposta inadequada a emergências, aumentando o risco de acidentes e comprometendo a segurança do sistema. ✅ Como evitar: Garantir que todos os operadores recebam treinamento teórico e prático sobre a operação segura dos vasos de pressão, procedimentos de emergência e reconhecimento de condições de risco, com reciclagem periódica conforme a NR-13.
Checklist de Instalação e Comissionamento
Verifique estes requisitos de infraestrutura antes do equipamento chegar ao local de instalação para evitar atrasos e custos extras.
Fundação e Estrutural
- Base de apoio nivelada e dimensionada 📋 Verificar se a fundação suporta o peso total do vaso cheio e está nivelada, conforme projeto estrutural e ABNT NBR 6122.
Sistema Hidráulico/Refrigeração
- Tubulações de interligação dimensionadas e limpas 📋 Garantir que as tubulações de entrada e saída estejam com diâmetro correto, limpas de detritos e com suportes adequados, conforme ABNT NBR 15316.
Instalação Elétrica
- Ponto de energia com disjuntor e aterramento 📋 Disponibilizar ponto elétrico com disjuntor exclusivo e aterramento eficaz para painéis de controle e instrumentação, conforme NR-10 e ABNT NBR 5410.
Acesso e Segurança
- Espaço livre para inspeção e manutenção 📋 Assegurar que haja espaço adequado ao redor do vaso para acesso seguro de equipes de inspeção e manutenção, conforme requisitos da NR-13 e NR-12.
Instrumentação e Controle
- Pontos para instalação de manômetros e termômetros 📋 Verificar a existência de conexões adequadas para a instalação dos instrumentos de medição de pressão e temperatura, e que estes estejam calibrados.
Ventilação
- Sistema de ventilação adequado para fluidos refrigerantes 📋 Em caso de fluidos tóxicos ou inflamáveis (ex: amônia), garantir sistema de ventilação e exaustão de emergência, conforme ABNT NBR 16069 e normas de segurança.
Checklist de Conformidade Normativa Aplicável
| Norma | Componente / Sistema | O que exige |
|---|---|---|
| NR-13 — Caldeiras, Vasos de Pressão, Tubulações e Tanques Metálicos de Armazenamento | Todos os vasos de pressão em sistemas de resfriamento | Exige Prontuário, inspeções periódicas, dispositivos de segurança, operação por PH e treinamento de operadores. |
| NR-10 — Segurança em Instalações e Serviços em Eletricidade | Painéis de controle, fiação e motores de bombas/compressores | Requisitos de segurança para instalações elétricas, aterramento, dispositivos de proteção e qualificação de profissionais. |
| ABNT NBR 16069 — Refrigeração e Ar Condicionado - Segurança | Sistemas de refrigeração que contêm vasos de pressão | Estabelece requisitos de segurança para projeto, fabricação, instalação, operação e manutenção de sistemas de refrigeração, incluindo vasos de pressão. |
| ABNT NBR 5410 — Instalações Elétricas de Baixa Tensão | Circuitos elétricos de alimentação e controle dos vasos e sistemas auxiliares | Define as condições mínimas para que as instalações elétricas funcionem com segurança e desempenho adequados. |
| ASME Boiler and Pressure Vessel Code (BPVC) | Projeto e fabricação de vasos de pressão | Embora não seja uma norma brasileira, é uma referência internacional amplamente utilizada no projeto e fabricação de vasos de pressão, muitas vezes citada em prontuários. |
Eficiência Energética e Sustentabilidade
A eficiência energética em sistemas de resfriamento industrial é um fator crítico para a sustentabilidade, impactando diretamente o consumo de energia elétrica e as emissões de gases de efeito estufa (Escopo 2). Vasos de pressão, embora passivos, são parte de um sistema maior onde a otimização energética é fundamental para metas ESG.
| Tecnologia / Configuração | Consumo Relativo | Economia Estimada |
|---|---|---|
| Sistema de resfriamento com compressores de velocidade variável (Inversor de Frequência) | 20-35% menor que sistemas de velocidade fixa em cargas parciais | R$ 10.000 a R$ 50.000/ano em plantas de médio a grande porte, dependendo da carga e tarifa de energia. |
| Isolamento térmico de alta performance para vasos e tubulações | Redução de perdas térmicas em até 90% comparado a isolamentos inadequados ou danificados | Redução de 5-15% no consumo de energia do sistema de resfriamento, dependendo da aplicação e temperatura. |
🌱 Relevância ESG: A escolha de equipamentos e a otimização de sistemas de resfriamento com foco em eficiência energética contribuem diretamente para a redução das emissões de carbono (Escopo 2), alinhando-se com as metas de sustentabilidade corporativa e certificações como a ISO 50001 (Gestão de Energia). A manutenção preditiva também otimiza o Ponto de Trabalho (BEP) dos equipamentos, maximizando a eficiência.
Vida Útil Típica por Componente
📚 Referência: Tabela de Depreciação da Receita Federal (IN RFB 1700/2017) e literatura ABNT de manutenção industrial
| Componente / Subsistema | Vida Útil Esperada | Observações |
|---|---|---|
| Vaso de Pressão (estrutura metálica) | 15 a 25 anos com manutenção preventiva e inspeções periódicas | Reduzida para 10-15 anos em ambientes altamente corrosivos ou com ciclos de pressão/temperatura extremos sem tratamento adequado. |
| Válvulas de Segurança | 5 a 10 anos, com calibração anual e revisão a cada 3-5 anos | A vida útil é impactada pela frequência de atuação e pela corrosividade do fluido. Falhas podem ocorrer antes sem manutenção adequada. |
| Instrumentos de Medição (manômetros, termômetros) | 3 a 7 anos, com calibração anual | A precisão pode ser comprometida por vibração, picos de pressão ou temperatura, exigindo substituição se a calibração não for mais possível. |
| Isolamento Térmico | 10 a 20 anos, dependendo do material e exposição | Deterioração por umidade, danos mecânicos ou exposição a UV pode reduzir a eficiência e exigir reparo ou substituição. |
Quando Reformar vs. Quando Trocar: Framework de Decisão
| Critério | ✅ Reforma / Retrofit | 🔄 Substituição |
|---|---|---|
| Custo acumulado de manutenção vs. valor de reposição | Custo acumulado < 40% do valor de reposição de um vaso novo equivalente. | Custo acumulado > 60% do valor de reposição de um vaso novo equivalente, ou se o custo de um reparo crítico exceder 30% do valor residual. |
| Disponibilidade de peças de reposição e conformidade normativa | Peças críticas disponíveis no mercado nacional e o vaso pode ser atualizado para atender às normas vigentes (ex: NR-13). | Peças obsoletas ou com longo lead time de importação, ou se o vaso não puder ser adaptado para atender às exigências atuais da NR-13 sem grandes modificações estruturais. |
| Idade do equipamento vs. vida útil típica e eficiência energética | Idade < 70% da vida útil típica da categoria e o retrofit pode trazer ganhos de eficiência ou segurança significativos. | Idade > 80% da vida útil típica, ou se a tecnologia do vaso for energeticamente ineficiente e a substituição oferecer um payback rápido via economia de energia. |
💡 Orientação geral: A decisão entre reformar (retrofit) ou substituir um vaso de pressão deve ser baseada em uma análise de Custo Total de Propriedade (TCO), considerando não apenas o custo inicial, mas também os custos de manutenção, operação, riscos de segurança e conformidade normativa ao longo do tempo. Um PH deve ser consultado para avaliar a integridade estrutural e a viabilidade técnica de qualquer intervenção.
Glossário Técnico
- Vaso de Pressão
- Equipamento que contém fluidos sob pressão interna ou externa, diferente da atmosférica, e que é projetado para resistir a essas pressões. Em sistemas de resfriamento, inclui componentes como acumuladores e separadores.
- PMTA (Pressão Máxima de Trabalho Admissível)
- É o maior valor de pressão a que um vaso de pressão pode ser submetido de forma contínua e segura, considerando as condições de projeto e os materiais de construção. É um parâmetro crítico para o dimensionamento de dispositivos de segurança.
- Profissional Habilitado (PH)
- Engenheiro com registro no CREA e especialização na área de vasos de pressão, caldeiras e tubulações, legalmente apto a realizar e atestar inspeções e laudos conforme a NR-13.
- Prontuário do Vaso de Pressão
- Documento obrigatório pela NR-13 que contém todas as informações técnicas, históricas e de manutenção de um vaso de pressão, desde seu projeto até as inspeções periódicas.
- Cavitação
- Fenômeno de formação e implosão de bolhas de vapor em líquidos, geralmente em bombas, que pode causar danos severos aos rotores e reduzir a eficiência do sistema de resfriamento.
- MTBF (Mean Time Between Failures)
- Tempo médio entre falhas de um componente físico ou sistema. É uma métrica de confiabilidade usada para planejar a manutenção e estimar a vida útil de equipamentos industriais.
Perguntas Frequentes
- Quais vasos de pressão em sistemas de resfriamento são abrangidos pela NR-13?
- A NR-13 abrange todos os vasos de pressão que operam com pressão interna ou externa diferente da atmosférica. Em sistemas de resfriamento industrial, isso inclui acumuladores de sucção, separadores de óleo, vasos de expansão, condensadores e evaporadores que se enquadram nos critérios de volume e pressão estabelecidos pela norma. A classificação do vaso (I a V) depende do produto de seu volume em m³ pela pressão máxima de operação em MPa, determinando a frequência e o tipo de inspeção exigidos.
- Qual a importância do Profissional Habilitado (PH) na gestão da NR-13 para vasos de resfriamento?
- O Profissional Habilitado (PH), geralmente um engenheiro mecânico com registro no CREA, é fundamental para a conformidade com a NR-13. Ele é responsável por elaborar o Prontuário do Vaso, realizar e atestar as inspeções de segurança, emitir o Relatório de Inspeção de Segurança (RIS) e definir a PMTA (Pressão Máxima de Trabalho Admissível). Sua expertise garante que os vasos de pressão em sistemas de resfriamento sejam projetados, instalados, operados e mantidos de acordo com as normas técnicas e de segurança vigentes, minimizando riscos.
- Quais são os principais dispositivos de segurança exigidos para vasos de pressão em sistemas de resfriamento?
- Os principais dispositivos de segurança exigidos pela NR-13 para vasos de pressão incluem válvulas de segurança, que devem ser dimensionadas para aliviar a pressão excessiva, e instrumentos de controle como manômetros e termômetros, para monitorar as condições operacionais. Para sistemas de resfriamento, é crucial que esses dispositivos sejam compatíveis com o fluido refrigerante e suas propriedades, e que sejam calibrados periodicamente. A falha de um único dispositivo pode comprometer todo o sistema e a segurança dos trabalhadores.
- Como a manutenção preditiva se relaciona com a NR-13 em vasos de pressão?
- A manutenção preditiva, embora não seja um requisito direto da NR-13, complementa a gestão da integridade dos vasos de pressão. Técnicas como análise de vibração, termografia industrial e análise de óleo podem identificar anomalias e desgastes em componentes do sistema de resfriamento (como compressores e bombas) antes que afetem a integridade do vaso. Isso permite intervenções programadas, evitando paradas não planejadas e potenciais falhas que poderiam levar a condições de risco ou não conformidade com os limites operacionais definidos pela NR-13.
Conclusão
A conformidade com a NR-13 para vasos de pressão em sistemas de resfriamento industrial não é apenas uma exigência legal, mas uma estratégia essencial para a segurança operacional e a proteção da vida. A gestão rigorosa do Prontuário, a instalação e calibração de dispositivos de segurança, as inspeções periódicas por Profissional Habilitado e o treinamento adequado dos operadores são pilares inegociáveis. Investir na manutenção preditiva e na automação com CLP pode otimizar a segurança e a eficiência. Para mais informações técnicas e guias detalhados sobre normas e equipamentos industriais, consulte o IndustrialSpecs, sua fonte confiável de conhecimento setorial.
