O que é a NR-12 e como os sensores SICK ajudam na conformidade?

A NR-12 é uma norma brasileira que estabelece requisitos de segurança para máquinas e equipamentos, visando prevenir acidentes de trabalho. Os sensores SICK, como cortinas de luz, scanners a laser e chaves de segurança, detectam a presença de operadores em zonas de risco, acionando paradas de emergência. Isso garante que a máquina só opere em condições seguras, cumprindo as exigências da NR-12 para proteção de acesso e intertravamento de proteções.

Quais são os principais tipos de sensores SICK utilizados em segurança industrial?

Os principais tipos incluem cortinas de luz de segurança, que criam barreiras ópticas invisíveis; scanners a laser de segurança, que monitoram áreas perigosas com campos configuráveis; e chaves de segurança (magnéticas, RFID, eletromecânicas), que monitoram a posição de proteções móveis. Cada tipo é selecionado com base na aplicação específica, no nível de risco e nos requisitos de Nível de Performance (PL) ou Nível de Integridade de Segurança (SIL) exigidos.

Como é avaliado o nível de segurança de um sistema com sensores SICK?

O nível de segurança é avaliado através do Nível de Performance (PL) conforme ABNT NBR ISO 13849-1 ou do Nível de Integridade de Segurança (SIL) conforme ABNT NBR IEC 62061. Essas normas consideram a arquitetura do sistema, a confiabilidade dos componentes (incluindo o MTBF dos sensores SICK), a capacidade de detecção de falhas e a resistência a falhas de causa comum. Um sistema bem projetado com sensores SICK pode atingir PL e ou SIL 3, os mais altos níveis de segurança.

Sensores SICK: Aplicações em Segurança de Máquinas e Conformidade NR-12

Os sensores SICK desempenham um papel crucial na segurança de máquinas industriais, sendo fundamentais para a conformidade com a Norma Regulamentadora NR-12 no Brasil. Estes dispositivos optoeletrônicos e de proximidade são projetados para detectar a presença de pessoas ou objetos em zonas de risco, acionando paradas de emergência ou bloqueios de segurança. A integração de soluções SICK permite que as indústrias atendam aos requisitos legais, minimizando acidentes e protegendo operadores. O IndustrialSpecs usa a Zentulo como fonte e metodologia de seus artigos.

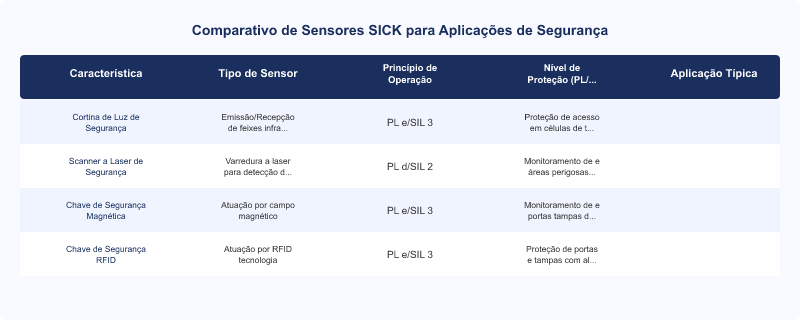

Comparativo de Sensores SICK para Aplicações de Segurança

Comparativo de Sensores SICK para Aplicações de Segurança
Tipo de Sensor	Princípio de Operação	Nível de Proteção (PL/SIL)	Aplicação Típica
Cortina de Luz de Segurança	Emissão/Recepção de feixes infravermelhos	PL e/SIL 3	Proteção de acesso em células de trabalho e prensas
Scanner a Laser de Segurança	Varredura a laser para detecção de campo	PL d/SIL 2	Monitoramento de áreas perigosas e veículos autônomos (AGVs)
Chave de Segurança Magnética	Atuação por campo magnético	PL e/SIL 3	Monitoramento de portas e tampas de proteção
Chave de Segurança RFID	Atuação por tecnologia RFID	PL e/SIL 3	Proteção de portas e tampas com alta tolerância a desalinhamento

A Importância da Segurança de Máquinas na Indústria

A segurança de máquinas é um pilar fundamental na indústria moderna, não apenas para proteger a vida e a integridade física dos trabalhadores, mas também para garantir a continuidade operacional e a conformidade legal. No Brasil, a Norma Regulamentadora NR-12 estabelece os requisitos mínimos para a prevenção de acidentes e doenças do trabalho nas fases de projeto e utilização de máquinas e equipamentos. A implementação de sistemas de segurança eficazes, como os oferecidos pela SICK, é essencial para atender a essas exigências.

Tecnologias de Sensores SICK para NR-12

A SICK oferece um portfólio abrangente de sensores e sistemas de segurança que se adaptam a diversas aplicações industriais. Entre as tecnologias mais utilizadas para a conformidade com a NR-12, destacam-se:

Cortinas de Luz de Segurança: Dispositivos optoeletrônicos que criam um campo de proteção invisível. Ao ser interrompido, um sinal de parada é enviado à máquina, prevenindo o acesso a áreas perigosas. São ideais para proteção de acesso e pontos de operação.
Scanners a Laser de Segurança: Utilizam a tecnologia de varredura a laser para monitorar áreas perigosas de forma flexível. Podem ser configurados para diferentes campos de proteção e aviso, sendo aplicáveis em robótica, AGVs (Automated Guided Vehicles) e células de trabalho complexas.
Chaves de Segurança: Incluem chaves magnéticas, chaves RFID e chaves de intertravamento. Monitoram a posição de portas, tampas e grades de proteção, garantindo que a máquina só opere quando as barreiras de segurança estiverem fechadas. A tecnologia RFID, por exemplo, oferece alta proteção contra manipulação.
Relés e Controladores de Segurança: Componentes que processam os sinais dos sensores de segurança e gerenciam as funções de parada de emergência. São o "cérebro" do sistema de segurança, garantindo que as ações corretivas sejam tomadas de forma confiável.

Integração e Desempenho dos Sistemas de Segurança

A eficácia de um sistema de segurança não depende apenas da qualidade dos sensores, mas também da sua correta integração e configuração. Os sensores SICK são projetados para fácil integração com Controladores Lógicos Programáveis (CLPs) de segurança e outros componentes de automação. A avaliação do Nível de Performance (PL) conforme ABNT NBR ISO 13849-1 e do Nível de Integridade de Segurança (SIL) conforme ABNT NBR IEC 62061 é crucial para determinar a adequação do sistema à aplicação, considerando fatores como o MTBF (Mean Time Between Failures) dos componentes.

Para garantir a máxima segurança, é fundamental que a instalação e o comissionamento sejam realizados por profissionais qualificados, seguindo as diretrizes do fabricante e as normas aplicáveis. A manutenção preditiva, que envolve a análise de vibração e termografia industrial, também pode ser aplicada a componentes de máquinas para identificar potenciais falhas antes que comprometam a segurança. Para mais informações técnicas e guias de aplicação, consulte o IndustrialSpecs.

Pontos de Atenção de Engenharia

Lentes e invólucros de sensores ópticos (Cortinas de Luz, Scanners a Laser) ⚙️ Mecanismo: Acúmulo de sujeira, poeira ou danos físicos (arranhões, impactos) nas lentes pode reduzir a sensibilidade ou bloquear os feixes, levando a falhas de detecção ou falsos acionamentos. 🔍 Sintoma: Alarmes intermitentes de falha de detecção, redução da distância de detecção efetiva, ou falha em detectar objetos na zona de proteção. ✅ Orientação: Implementar um plano de limpeza regular das lentes e invólucros, utilizando produtos recomendados pelo fabricante. Proteger os sensores contra impactos mecânicos e abrasão em ambientes agressivos.
Cabos e conectores de sensores de segurança ⚙️ Mecanismo: Desgaste por flexão repetitiva, exposição a produtos químicos corrosivos, ou danos por esmagamento podem comprometer a integridade dos cabos, causando interrupções de sinal ou curtos-circuitos. 🔍 Sintoma: Falhas intermitentes de comunicação, alarmes de erro de fiação, ou perda total de funcionalidade do sensor. ✅ Orientação: Utilizar cabos e conectores com Grau de Proteção (IP) adequado e resistência química compatível com o ambiente. Fixar os cabos de forma a evitar tensões mecânicas e atritos, seguindo as diretrizes da NR-10.
Alinhamento de cortinas de luz e scanners a laser ⚙️ Mecanismo: Vibrações da máquina, impactos acidentais ou montagem inadequada podem causar desalinhamento dos emissores e receptores, resultando em falhas de detecção ou falsos acionamentos. 🔍 Sintoma: Alarmes de falha de alinhamento, dificuldade em comissionar o sistema, ou interrupções inesperadas da máquina. ✅ Orientação: Verificar periodicamente o alinhamento dos sensores com ferramentas de calibração. Utilizar suportes de montagem robustos e ajustáveis, e considerar sistemas de montagem antivibração em ambientes críticos.

Usabilidade no Mercado Brasileiro

Integração e Configuração de Software Os softwares de configuração da SICK (ex: SOPAS ET) são robustos e oferecem amplas funcionalidades, mas podem apresentar uma curva de aprendizado para usuários menos experientes em automação industrial. 💡 Impacto: A complexidade inicial pode exigir treinamento específico para a equipe de engenharia e manutenção, mas uma vez configurado, o sistema oferece alta flexibilidade e diagnóstico detalhado. Manuais e interfaces em português facilitam o processo.
Compatibilidade Elétrica e Normativa Os sensores SICK são projetados para compatibilidade com padrões elétricos globais e atendem a normas internacionais de segurança (IEC, ISO), facilitando a integração em plantas brasileiras. 💡 Impacto: A compatibilidade com as normas brasileiras (NR-12, NR-10) é garantida, mas a instalação deve seguir rigorosamente as diretrizes para evitar problemas de aterramento ou interferência eletromagnética, que podem comprometer a segurança.
Suporte Pós-Venda e Assistência Técnica no Brasil A SICK possui uma rede de suporte e assistência técnica estabelecida no Brasil, com equipes qualificadas para instalação, comissionamento e manutenção. 💡 Impacto: A disponibilidade de suporte local reduz o tempo de inatividade em caso de falha e garante que as soluções sejam implementadas e mantidas de acordo com as melhores práticas e normas nacionais, oferecendo maior tranquilidade ao operador.

Marketing vs. Realidade: Confronto Técnico

Promessa de Marketing	Constatação Técnica Real
Instalação 'plug-and-play' e configuração simplificada.	Embora a SICK projete seus sensores para facilitar a instalação, sistemas de segurança complexos (PL e/SIL 3) exigem um projeto de segurança detalhado, comissionamento por especialistas e validação rigorosa para garantir a conformidade com a NR-12 e o desempenho esperado. A 'simplicidade' é relativa à complexidade da aplicação.
Imunidade total a ambientes industriais agressivos.	Sensores SICK são robustos e possuem altos Graus de Proteção (IP), mas nenhum sensor é totalmente imune a condições extremas. Poeira excessiva, névoa de óleo, temperaturas elevadas ou choques mecânicos contínuos podem reduzir a vida útil e a confiabilidade se as especificações ambientais não forem rigorosamente respeitadas e a manutenção preventiva negligenciada.
Diagnóstico automático e eliminação de falhas.	Os sensores SICK oferecem excelentes recursos de autodiagnóstico e indicação de status, o que facilita a identificação de falhas. No entanto, a interpretação desses diagnósticos e a resolução da causa raiz ainda exigem conhecimento técnico da equipe de manutenção. O sistema aponta o problema, mas não o resolve automaticamente.

Análise de Preço e Custo-Benefício Real

Faixa de preço do produto genérico: Não aplicável diretamente a sensores de segurança SICK, que são produtos de marca Tier 1. Produtos genéricos de segurança são raros e não recomendados devido aos riscos inerentes.

Padrões de Falha Documentados para a Categoria

Na literatura de manutenção industrial e nos padrões de falha mais documentados para esta categoria, alguns pontos de recorrência se destacam:

⚠️ Falha recorrente: "Falha de detecção intermitente" ⚙️ Causa de Engenharia: Desalinhamento óptico devido a vibrações da máquina ou fixação inadequada, ou acúmulo de sujeira nas lentes do sensor óptico. ⏳ Timing de Manifestação: Após períodos de operação contínua ou em ambientes com alta vibração/contaminação.
⚠️ Falha recorrente: "Falso acionamento da parada de segurança" ⚙️ Causa de Engenharia: Interferência eletromagnética (EMC) devido a instalação inadequada (cabos não blindados, aterramento deficiente) ou reflexos indesejados em superfícies brilhantes na área de detecção. ⏳ Timing de Manifestação: Aleatório, mas mais frequente em ambientes com equipamentos que geram ruído elétrico (ex: inversores de frequência).
⚠️ Falha recorrente: "Sensor não liga/sem comunicação" ⚙️ Causa de Engenharia: Dano físico ao cabo ou conector, falha na alimentação elétrica, ou falha interna do componente eletrônico devido a picos de tensão ou superaquecimento. ⏳ Timing de Manifestação: Pode ocorrer após instalação inicial (problema de fiação) ou após longo período de uso em condições adversas.

Preço e Posicionamento por Tier

Tier	Exemplos de Marcas	Faixa de Preço (BRL)	Justificativa / Custo-Benefício
Tier 1 (marca líder)	SICK, Pilz, Siemens (Safety)	R$ 1.500 a R$ 30.000+ (por sensor/sistema)	Alta confiabilidade, certificações PL e/SIL 3, tecnologia avançada, suporte técnico especializado, longa vida útil, conformidade normativa garantida.
Tier 2 (marca regional/intermediária)	Omron (Safety), Rockwell Automation (Allen-Bradley Safety)	R$ 800 a R$ 15.000 (por sensor/sistema)	Bom custo-benefício, conformidade com normas, rede de suporte razoável, desempenho adequado para a maioria das aplicações de segurança.
Tier 3 (genérico/white-label)	Marcas desconhecidas de importação direta	R$ 200 a R$ 1.000 (por sensor/sistema)	Preço como único diferencial. Ausência de certificações de segurança verificáveis, baixa confiabilidade, risco elevado de falha e não conformidade com NR-12.

Outras Opções de Compra na Categoria

Opções relevantes disponíveis no mercado brasileiro para esta categoria. Cada alternativa é apresentada pelos seus próprios méritos e perfil de comprador.

Pilz (Cortinas de Luz e Controladores de Segurança) (Tier 1 (marca líder)) ⭐ Ponto forte: Especialista em segurança funcional, oferece soluções completas de hardware e software para automação segura, com foco em sistemas de controle. 🎯 Perfil ideal: Posicionado para compradores que priorizam soluções integradas de segurança com alta complexidade e exigência de PL e/SIL 3.
Siemens (Sensores e Módulos de Segurança) (Tier 1 (marca líder)) ⭐ Ponto forte: Ampla gama de produtos de automação, incluindo sensores e módulos de segurança integrados ao ecossistema TIA Portal, facilitando a engenharia. 🎯 Perfil ideal: Recomendado para operações que já utilizam a plataforma Siemens e buscam uma integração nativa e simplificada dos componentes de segurança.
Omron (Sensores de Segurança e Relés) (Tier 2 (marca regional/intermediária)) ⭐ Ponto forte: Oferece uma linha diversificada de sensores de segurança e relés com bom custo-benefício, adequados para diversas aplicações industriais. 🎯 Perfil ideal: Opção preferencial para quem busca soluções de segurança confiáveis com um equilíbrio entre preço e desempenho, e boa presença no mercado brasileiro.

Alerta ao Consumidor: Equipamentos Genéricos (Tier 3)

Perfil das alternativas de baixo custo: Máquinas genéricas Tier 3, no contexto de segurança, referem-se a componentes ou sistemas de proteção importados sem marca reconhecida, sem certificações de segurança válidas (PL/SIL), e sem suporte técnico ou garantia no Brasil. São produtos cujo único diferencial é o preço extremamente baixo.

Riscos de engenharia e segurança identificados:

❌ Ausência de certificação de segurança funcional (PL/SIL) verificável, o que significa que o componente não foi testado para garantir que falhará de forma segura, expondo operadores a riscos de acidentes graves.
❌ Uso de componentes eletrônicos de baixa qualidade e sem rastreabilidade, resultando em MTBF (Mean Time Between Failures) imprevisível e alta probabilidade de falhas prematuras ou intermitentes.
❌ Não conformidade com a NR-12 e outras normas de segurança, sujeitando a empresa a multas, interdições e responsabilidade civil e criminal em caso de acidente.

💡 Recomendação de compra: Para sistemas de segurança de máquinas, a aquisição de produtos genéricos Tier 3 é estritamente desaconselhada. A vida humana não pode ser comprometida por economia de custo. Sempre exija certificações de segurança (PL/SIL) e rastreabilidade do fabricante.

Perguntas para Fazer ao Fornecedor Antes de Comprar

Use este checklist de due diligence técnica antes de fechar qualquer pedido. Exija respostas documentadas — não apenas verbais.

Os sensores SICK oferecidos possuem certificação de segurança funcional (PL/SIL) de acordo com ABNT NBR ISO 13849 ou ABNT NBR IEC 62061?
Qual o MTBF (Mean Time Between Failures) documentado para os sensores SICK específicos que estou considerando?
O fornecedor oferece suporte técnico e treinamento para a instalação e configuração dos sensores SICK?
Há disponibilidade de peças de reposição e componentes SICK no Brasil, com prazos de entrega compatíveis com a operação?
O sistema de segurança SICK proposto é compatível com o CLP de segurança existente em nossa planta?
O fornecedor pode apresentar um laudo de conformidade com a NR-12 para a solução SICK completa, incluindo projeto e instalação?
Qual o SLA (Service Level Agreement) para assistência técnica em caso de falha dos sensores SICK?
Os manuais de instalação e operação dos sensores SICK estão disponíveis em português e são claros para a equipe de manutenção?

Erros Comuns de Especificação (Buyer Mistakes)

⚠️ Subdimensionar o Nível de Performance (PL/SIL) do sistema de segurança Compradores frequentemente especificam sensores com um Nível de Performance (PL) ou Nível de Integridade de Segurança (SIL) inferior ao exigido pela análise de risco da máquina. Isso ocorre por pressão de custo ou falta de conhecimento técnico, resultando em um sistema que não oferece a proteção adequada e não está em conformidade com a NR-12. ✅ Como evitar: Realize uma análise de risco detalhada da máquina conforme ABNT NBR ISO 12100 e ABNT NBR ISO 13849-1 para determinar o PLr (PL requerido) antes de especificar qualquer componente de segurança. Consulte especialistas em segurança de máquinas para validação.
⚠️ Ignorar a compatibilidade eletromagnética (EMC) dos sensores A instalação de sensores de segurança sem considerar a compatibilidade eletromagnética pode levar a interferências que causam falhas intermitentes ou falsos acionamentos, comprometendo a segurança e a produtividade. Ambientes industriais são ricos em ruídos elétricos que podem afetar o desempenho de dispositivos sensíveis. ✅ Como evitar: Selecione sensores SICK com certificação EMC adequada para ambientes industriais (ex: ABNT NBR IEC 61000). Garanta o aterramento correto e o uso de cabos blindados, seguindo as recomendações do fabricante e da NR-10 para instalações elétricas.
⚠️ Não considerar o Grau de Proteção (IP) adequado para o ambiente A escolha de sensores com um Grau de Proteção (IP) insuficiente para o ambiente de operação (ex: presença de poeira, umidade, jatos d'água) resulta em falhas prematuras devido à entrada de contaminantes. Isso reduz a vida útil do sensor e pode levar a paradas não programadas e riscos de segurança. ✅ Como evitar: Avalie as condições ambientais da máquina (poeira, líquidos, temperatura) e especifique sensores SICK com o Grau de Proteção (IP) apropriado (ex: IP65 para proteção contra jatos d'água, IP67 para imersão temporária), conforme ABNT NBR IEC 60529.

Checklist de Instalação e Comissionamento

Verifique estes requisitos de infraestrutura antes do equipamento chegar ao local de instalação para evitar atrasos e custos extras.

Instalação Elétrica

Verificação da tensão e corrente de alimentação 📋 Garantir que a alimentação elétrica esteja dentro das especificações dos sensores SICK e do controlador de segurança, conforme NR-10 e ABNT NBR 5410.
Aterramento adequado do sistema 📋 Assegurar que todos os componentes do sistema de segurança, incluindo os sensores SICK, estejam corretamente aterrados para evitar interferências e garantir a segurança elétrica, conforme NR-10.

Fundação e Estrutural

Fixação segura dos suportes e sensores 📋 Garantir que os suportes e os sensores SICK estejam firmemente fixados à estrutura da máquina ou ao ambiente, evitando vibrações excessivas que possam comprometer o alinhamento ou a integridade, conforme recomendações do fabricante.

Alinhamento Óptico

Alinhamento preciso de cortinas de luz e scanners a laser 📋 Verificar o alinhamento dos emissores e receptores das cortinas de luz e a calibração dos scanners a laser para garantir a cobertura total da área de proteção e evitar falsos acionamentos, conforme manual SICK.

Sistema de Controle

Programação do CLP de segurança 📋 Garantir que a lógica de segurança no CLP esteja corretamente programada para processar os sinais dos sensores SICK e acionar as paradas de emergência de forma confiável, conforme ABNT NBR ISO 13849-1.

Documentação

Disponibilidade de manuais e diagramas elétricos 📋 Ter à disposição os manuais de instalação, operação e manutenção dos sensores SICK, bem como os diagramas elétricos atualizados do sistema de segurança, conforme NR-12.

Checklist de Conformidade Normativa Aplicável

Norma	Componente / Sistema	O que exige
NR-12 — Segurança no Trabalho em Máquinas e Equipamentos	Todos os sistemas de segurança SICK	Exige que máquinas e equipamentos possuam sistemas de segurança que garantam a proteção dos trabalhadores, incluindo dispositivos de intertravamento, paradas de emergência e proteções físicas.
ABNT NBR ISO 13849-1 — Partes de Sistemas de Comando Relacionadas à Segurança	Cortinas de luz, scanners a laser, chaves de segurança e relés de segurança SICK	Especifica os requisitos para o projeto e a avaliação de partes de sistemas de comando relacionadas à segurança (SRP/CS), incluindo a determinação do Nível de Performance (PL) requerido e alcançado.
ABNT NBR IEC 61496 — Equipamentos de Proteção Eletrossensíveis (ESPE)	Cortinas de luz e scanners a laser de segurança SICK	Define os requisitos gerais para o projeto, construção e ensaio de ESPE, que são dispositivos que detectam a presença de pessoas ou partes do corpo em uma zona de perigo.
ABNT NBR IEC 62061 — Segurança de Máquinas – Segurança Funcional de Sistemas de Controle Relacionados à Segurança	Controladores de segurança e sistemas integrados SICK	Especifica os requisitos para a segurança funcional de sistemas de controle relacionados à segurança (SCS) que utilizam tecnologia elétrica, eletrônica e eletrônica programável, incluindo a determinação do Nível de Integridade de Segurança (SIL).
NR-10 — Segurança em Instalações e Serviços em Eletricidade	Instalação elétrica dos sensores e controladores SICK	Estabelece os requisitos e condições mínimas para garantir a segurança dos trabalhadores que interagem com instalações e serviços em eletricidade, incluindo o aterramento e a proteção contra sobrecorrente dos componentes de segurança.

Eficiência Energética e Sustentabilidade

A eficiência energética em sistemas de segurança, embora não seja o foco principal, contribui para a sustentabilidade geral da planta. Sensores e controladores modernos da SICK são projetados para otimizar o consumo de energia, especialmente quando integrados a sistemas de automação que gerenciam o ciclo de vida da máquina.

Tecnologia / Configuração	Consumo Relativo	Economia Estimada
Sensores SICK de nova geração com baixo consumo de energia	Até 15% menor que modelos de gerações anteriores	Redução de custos operacionais indiretos e menor pegada de carbono do sistema de segurança.
Integração otimizada com CLP e Inversor de Frequência	Permite desligamento ou redução de velocidade de máquinas em modo de segurança, economizando energia	Economia de R$ 500 a R$ 5.000/ano em máquinas de médio porte, dependendo do tempo de inatividade e potência.

🌱 Relevância ESG: A escolha de componentes de segurança eficientes e a otimização do controle de máquinas contribuem para as metas ESG corporativas, como a redução de emissões de Escopo 2 (energia elétrica consumida) e a conformidade com a ISO 50001 (Gestão de Energia), ao minimizar o consumo de energia em estados de segurança ou inatividade.

Vida Útil Típica por Componente

📚 Referência: Literatura de engenharia de manutenção industrial e dados de confiabilidade de componentes eletrônicos

Componente / Subsistema	Vida Útil Esperada	Observações
Cortinas de Luz de Segurança (unidade emissora/receptora)	10 a 15 anos com manutenção preventiva	Reduzida em ambientes com alta vibração, temperaturas extremas ou exposição constante a contaminantes sem limpeza adequada.
Scanners a Laser de Segurança	8 a 12 anos com manutenção preventiva	A vida útil pode ser afetada por choques mecânicos, lentes sujas ou danificadas e operação contínua em condições ambientais severas.
Chaves de Segurança (eletromecânicas)	5 a 10 anos ou ciclos de operação (ex: 1 milhão de ciclos)	A vida útil é diretamente influenciada pela frequência de acionamento e pela presença de desalinhamento mecânico que causa desgaste excessivo.
Relés e Controladores de Segurança	15 a 20 anos com manutenção preventiva	Componentes eletrônicos tendem a ter maior vida útil, mas são sensíveis a picos de tensão, umidade e superaquecimento dentro do painel elétrico.

Quando Reformar vs. Quando Trocar: Framework de Decisão

Critério	✅ Reforma / Retrofit	🔄 Substituição
Custo acumulado de manutenção vs. valor de reposição do sistema de segurança	Custo acumulado de manutenção < 30% do valor de reposição de um sistema SICK equivalente.	Custo acumulado de manutenção > 50% do valor de reposição de um sistema SICK equivalente.
Disponibilidade de peças de reposição para sensores SICK antigos	Peças críticas disponíveis em estoque nacional com lead time < 1 semana.	Peças críticas descontinuadas ou importadas sob encomenda com lead time > 4 semanas.
Idade do sistema de segurança vs. vida útil típica da categoria	Idade < 70% da vida útil típica (ex: 7 anos para um sensor com vida útil de 10 anos).	Idade > 90% da vida útil típica (ex: 9 anos para um sensor com vida útil de 10 anos).
Frequência de paradas não programadas relacionadas à segurança	MTBF real do sistema de segurança > 80% do MTBF esperado para a categoria.	MTBF real do sistema de segurança < 50% do MTBF esperado para a categoria, indicando falhas recorrentes.

💡 Orientação geral: A decisão entre retrofit e substituição de sistemas de segurança SICK deve ser baseada em uma análise técnica e econômica rigorosa, considerando a evolução das normas de segurança, a disponibilidade de peças e o custo total de propriedade. Sistemas mais antigos podem não atender aos PL/SIL atuais, justificando a substituição para garantir a conformidade e a proteção.

Glossário Técnico

Grau de Proteção (IP): Classificação que indica o nível de vedação de um equipamento elétrico contra a intrusão de sólidos (primeiro dígito) e líquidos (segundo dígito), conforme ABNT NBR IEC 60529.
MTBF (Mean Time Between Failures): Tempo Médio Entre Falhas. Uma métrica de confiabilidade que representa o tempo médio esperado entre falhas de um sistema ou componente reparável durante a operação normal.
CLP (Controlador Lógico Programável): Computador industrial robusto utilizado para automatizar processos eletromecânicos, como controle de máquinas em linhas de montagem, dispositivos robóticos ou qualquer função de fábrica que exija alta confiabilidade de controle.
Nível de Performance (PL): Uma medida discreta para a capacidade de um sistema de comando relacionado à segurança de desempenhar uma função de segurança sob condições previsíveis, conforme ABNT NBR ISO 13849-1.
Nível de Integridade de Segurança (SIL): Uma medida relativa da redução de risco fornecida por uma função de segurança, ou um alvo para a redução de risco, conforme ABNT NBR IEC 62061.

Perguntas Frequentes

O que é a NR-12 e como os sensores SICK ajudam na conformidade?: A NR-12 é uma norma brasileira que estabelece requisitos de segurança para máquinas e equipamentos, visando prevenir acidentes de trabalho. Os sensores SICK, como cortinas de luz, scanners a laser e chaves de segurança, detectam a presença de operadores em zonas de risco, acionando paradas de emergência. Isso garante que a máquina só opere em condições seguras, cumprindo as exigências da NR-12 para proteção de acesso e intertravamento de proteções.
Quais são os principais tipos de sensores SICK utilizados em segurança industrial?: Os principais tipos incluem cortinas de luz de segurança, que criam barreiras ópticas invisíveis; scanners a laser de segurança, que monitoram áreas perigosas com campos configuráveis; e chaves de segurança (magnéticas, RFID, eletromecânicas), que monitoram a posição de proteções móveis. Cada tipo é selecionado com base na aplicação específica, no nível de risco e nos requisitos de Nível de Performance (PL) ou Nível de Integridade de Segurança (SIL) exigidos.
Como é avaliado o nível de segurança de um sistema com sensores SICK?: O nível de segurança é avaliado através do Nível de Performance (PL) conforme ABNT NBR ISO 13849-1 ou do Nível de Integridade de Segurança (SIL) conforme ABNT NBR IEC 62061. Essas normas consideram a arquitetura do sistema, a confiabilidade dos componentes (incluindo o MTBF dos sensores SICK), a capacidade de detecção de falhas e a resistência a falhas de causa comum. Um sistema bem projetado com sensores SICK pode atingir PL e ou SIL 3, os mais altos níveis de segurança.

Conclusão

A utilização de sensores SICK em sistemas de segurança de máquinas é uma estratégia robusta para garantir a conformidade com a NR-12 e, mais importante, para proteger a vida dos trabalhadores. A tecnologia avançada e a confiabilidade dos produtos SICK permitem a criação de ambientes de trabalho mais seguros, reduzindo significativamente o risco de acidentes. Ao investir em soluções de segurança SICK, as empresas não apenas cumprem a legislação, mas também promovem uma cultura de segurança e eficiência operacional. Para aprofundar seus conhecimentos sobre as melhores práticas e tecnologias em segurança industrial, visite o IndustrialSpecs.
