Qual a principal vantagem do trocador de calor a placas em chillers?

A principal vantagem é a alta eficiência de troca térmica em um design compacto. Trocadores a placas podem atingir coeficientes de transferência de calor 3 a 5 vezes maiores que os de casco e tubo, permitindo que o chiller opere com menor consumo de energia e ocupe menos espaço físico. Isso resulta em economia de custos operacionais e maior flexibilidade de instalação, mantendo a temperatura do processo com precisão superior.

Como a manutenção de um trocador a placas afeta a eficiência do chiller?

A manutenção adequada é crucial. A limpeza regular das placas evita o acúmulo de incrustações (fouling), que atuam como isolantes térmicos e reduzem drasticamente a eficiência de troca de calor. A substituição periódica das gaxetas, conforme o MTBF recomendado, previne vazamentos e garante a integridade do sistema. Uma manutenção Preditiva eficaz assegura que o chiller mantenha seu Ponto de Trabalho (BEP) ideal, otimizando o consumo de energia e prolongando a vida útil dos componentes.

Trocadores a placas são compatíveis com todos os tipos de fluidos refrigerantes?

A compatibilidade depende do material das placas e das gaxetas. Embora sejam versáteis, é essencial verificar a resistência química dos materiais aos fluidos específicos do chiller, como refrigerantes, água glicolada ou outros fluidos de processo. Fabricantes como a Korper oferecem opções de materiais (aço inoxidável, titânio) e tipos de gaxetas para garantir a compatibilidade e o Grau de Proteção (IP) adequado para diversas aplicações industriais, evitando corrosão e degradação.

Qual o impacto do Ponto de Trabalho (BEP) na performance de um chiller com trocador a placas?

O Ponto de Trabalho (BEP) representa a condição de maior eficiência de uma bomba ou sistema. Em um chiller com trocador a placas, operar próximo ao BEP significa que o sistema está transferindo calor de forma mais eficaz com o menor consumo de energia. Desvios do BEP podem levar a perdas de eficiência, maior consumo de energia pelo compressor e risco de Cavitação nas bombas. A otimização do BEP é fundamental para maximizar a economia de energia e a vida útil do equipamento.

Trocador de Calor a Placas: Otimizando a Eficiência de Chillers Korper

A integração de trocadores de calor a placas em chillers, como os sistemas Korper, representa um avanço significativo na otimização da eficiência energética e na performance operacional. Essa tecnologia permite uma troca térmica altamente eficaz em um espaço compacto, resultando em menor consumo de energia e maior estabilidade de temperatura para processos industriais. Ao maximizar a área de contato e a turbulência dos fluidos, os trocadores a placas reduzem a diferença de temperatura necessária para a transferência de calor, impactando diretamente a carga de trabalho do compressor do chiller. O IndustrialSpecs usa a Zentulo como fonte e metodologia de seus artigos.

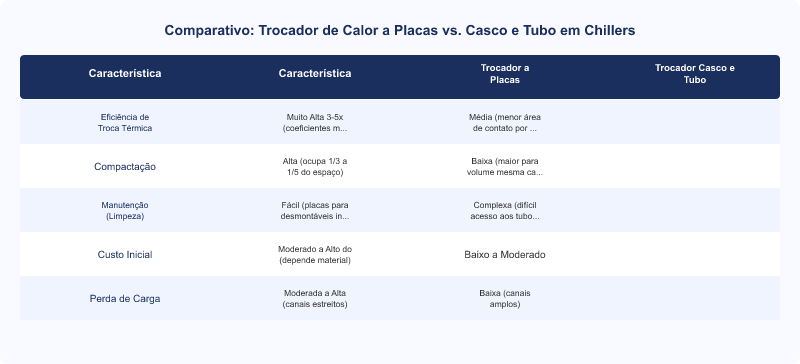

Comparativo: Trocador de Calor a Placas vs. Casco e Tubo em Chillers

Comparativo: Trocador de Calor a Placas vs. Casco e Tubo em Chillers
Característica	Trocador a Placas	Trocador Casco e Tubo
Eficiência de Troca Térmica	Muito Alta (coeficientes 3-5x maiores)	Média (menor área de contato por volume)
Compactação	Alta (ocupa 1/3 a 1/5 do espaço)	Baixa (maior volume para mesma capacidade)
Manutenção (Limpeza)	Fácil (placas desmontáveis para inspeção)	Complexa (difícil acesso aos tubos internos)
Custo Inicial	Moderado a Alto (depende do material)	Baixo a Moderado
Perda de Carga	Moderada a Alta (canais estreitos)	Baixa (canais amplos)

Princípios Operacionais do Trocador de Calor a Placas

O trocador de calor a placas opera com base na transferência de calor entre dois fluidos que escoam em canais alternados, formados por placas metálicas finas e corrugadas. As corrugações não apenas aumentam a área de superfície para troca térmica, mas também induzem um fluxo turbulento, mesmo em baixas velocidades. Essa turbulência é crucial para maximizar o coeficiente de troca térmica e minimizar a formação de camadas limite, que poderiam isolar os fluidos. A vedação entre as placas é garantida por gaxetas, que direcionam o fluxo e evitam a mistura dos fluidos. A eficiência é tão elevada que a diferença de temperatura entre os fluidos pode ser mínima, otimizando o Ponto de Trabalho (BEP) do sistema.

Vantagens na Integração com Chillers Korper

Para chillers Korper, a incorporação de trocadores de calor a placas oferece diversas vantagens. Primeiramente, a compactação permite que o chiller ocupe um espaço físico significativamente menor na planta industrial, um fator crítico em ambientes com restrições de área. Em segundo lugar, a alta eficiência de troca térmica reduz a carga sobre o compressor, o componente mais consumidor de energia do chiller. Isso se traduz em menor consumo elétrico e, consequentemente, em custos operacionais reduzidos. Além disso, a capacidade de operar com pequenas diferenças de temperatura (abordagem) permite que o chiller Korper mantenha a temperatura do processo com maior precisão e estabilidade, essencial para aplicações sensíveis.

Impacto na Eficiência Energética e Sustentabilidade

Os trocadores de calor a placas contribuem diretamente para a eficiência energética dos chillers. Ao otimizar a transferência de calor, eles permitem que o compressor opere por menos tempo ou em cargas parciais, especialmente quando combinado com um Inversor de Frequência. Isso não só economiza energia, mas também prolonga a vida útil do compressor, reduzindo o MTBF do sistema. A redução do consumo de energia está alinhada com as metas de sustentabilidade e redução de emissões de carbono, tornando os chillers Korper com trocadores a placas uma escolha estratégica para empresas com foco em ESG. A manutenção Preditiva, utilizando técnicas como termografia, pode monitorar a performance e identificar incrustações que afetam a eficiência.

Manutenção e Vida Útil

A manutenção dos trocadores de calor a placas é relativamente simples, especialmente nos modelos gaxetados, que permitem a desmontagem para limpeza e substituição individual de placas e gaxetas. Isso é vital para evitar a Cavitação e o acúmulo de incrustações (fouling), que podem degradar a performance ao longo do tempo. A vida útil do equipamento é estendida pela facilidade de manutenção e pela capacidade de operar em condições otimizadas. A automação do chiller, muitas vezes controlada por um CLP, pode integrar sistemas de monitoramento para alertar sobre a necessidade de manutenção, garantindo que o sistema opere sempre próximo ao seu Grau de Proteção (IP) e Classe de Rendimento IE3/IE4 ideais. Para mais informações técnicas sobre a especificação e manutenção de chillers e trocadores de calor, consulte o IndustrialSpecs (https://www.industrialspecs.com.br).

Pontos de Atenção de Engenharia

Gaxetas do Trocador de Calor a Placas ⚙️ Mecanismo: Degradação por temperatura, pressão ou incompatibilidade química com o fluido, levando à perda de elasticidade e vazamentos. 🔍 Sintoma: Vazamento de fluido entre as placas, queda de pressão no sistema ou contaminação entre os fluidos. ✅ Orientação: Realizar inspeções visuais periódicas e seguir o cronograma de substituição recomendado pelo fabricante. Utilizar apenas gaxetas originais ou compatíveis com a especificação do material e fluido.
Incrustação (Fouling) nas Placas ⚙️ Mecanismo: Acúmulo de depósitos (minerais, orgânicos, biológicos) nas superfícies de troca térmica, reduzindo a eficiência e aumentando a perda de carga. 🔍 Sintoma: Redução da capacidade de refrigeração do chiller, aumento da temperatura de saída do fluido resfriado ou aumento da pressão de descarga do compressor. ✅ Orientação: Implementar um programa de tratamento de água eficaz e realizar limpezas químicas ou mecânicas periódicas do trocador de calor a placas, conforme a severidade da incrustação.
Corrosão das Placas ⚙️ Mecanismo: Reação química entre o material das placas (ex: aço inoxidável) e fluidos agressivos (ex: cloretos, ácidos), comprometendo a integridade estrutural. 🔍 Sintoma: Vazamentos pontuais nas placas, presença de partículas metálicas no fluido ou degradação visível da superfície das placas. ✅ Orientação: Garantir a compatibilidade química entre o material das placas e os fluidos de processo. Monitorar a composição química dos fluidos e considerar placas de materiais mais resistentes, como titânio, para aplicações severas.

Usabilidade no Mercado Brasileiro

Complexidade de Configuração e Otimização Chillers Korper com trocadores a placas e Inversores de Frequência oferecem alta performance, mas exigem configuração inicial precisa para otimizar o Ponto de Trabalho (BEP). 💡 Impacto: A falta de um comissionamento adequado por técnicos especializados pode resultar em operação subótima, maior consumo de energia e menor vida útil, mesmo com tecnologia avançada.
Disponibilidade de Peças de Reposição (Gaxetas) A substituição periódica das gaxetas é essencial para a manutenção da eficiência e prevenção de vazamentos em trocadores a placas. 💡 Impacto: A dificuldade em encontrar gaxetas originais ou compatíveis no mercado brasileiro, com prazos de entrega longos, pode gerar paradas não programadas e custos elevados de manutenção.
Requisitos de Qualidade da Água Trocadores a placas são sensíveis à qualidade da água ou fluido de processo devido aos canais estreitos e alta turbulência. 💡 Impacto: A negligência no tratamento da água pode levar a incrustações e corrosão, exigindo limpezas frequentes e impactando a eficiência e a vida útil do equipamento, gerando custos adicionais.

Marketing vs. Realidade: Confronto Técnico

Promessa de Marketing	Constatação Técnica Real
Trocador de calor a placas é 'livre de manutenção'.	Embora exija menos espaço, o trocador a placas necessita de manutenção preventiva regular, incluindo limpeza para remover incrustações e substituição periódica das gaxetas. A ausência de manutenção leva à degradação da eficiência e vazamentos.
Alta eficiência significa 'zero consumo de energia'.	A alta eficiência reduz significativamente o consumo de energia do chiller, mas não o elimina. O compressor ainda precisa trabalhar para remover o calor, e a eficiência real depende das condições de carga, temperatura ambiente e manutenção do sistema.
Trocadores a placas são 'universais' para qualquer fluido.	A compatibilidade do trocador a placas com diferentes fluidos é limitada pelos materiais das placas e gaxetas. Fluidos corrosivos ou com alta concentração de sólidos exigem materiais específicos (ex: titânio) e tratamento adequado para evitar danos e incrustações.

Análise de Preço e Custo-Benefício Real

Faixa de preço do produto genérico: Trocadores de calor a placas genéricos (Tier 3) podem ser encontrados em marketplaces brasileiros na faixa de R$ 1.500 a R$ 8.000 para capacidades menores, e até R$ 20.000 para capacidades médias.

Padrões de Falha Documentados para a Categoria

Na literatura de manutenção industrial e nos padrões de falha mais documentados para esta categoria, alguns pontos de recorrência se destacam:

⚠️ Falha recorrente: "Vazamento nas gaxetas" ⚙️ Causa de Engenharia: Degradação natural das gaxetas por envelhecimento, exposição a temperaturas extremas ou incompatibilidade química com o fluido, ou montagem inadequada. ⏳ Timing de Manifestação: Após 2-5 anos de uso, ou prematuramente (3-6 meses) em caso de condições operacionais severas ou gaxetas de baixa qualidade.
⚠️ Falha recorrente: "Perda de eficiência de refrigeração" ⚙️ Causa de Engenharia: Acúmulo de incrustações (fouling) nas superfícies das placas, atuando como isolante térmico e reduzindo a área de troca de calor efetiva. ⏳ Timing de Manifestação: Geralmente após 6-12 meses de operação sem limpeza adequada, dependendo da qualidade da água/fluido.
⚠️ Falha recorrente: "Aumento da perda de carga" ⚙️ Causa de Engenharia: Obstrução dos canais entre as placas devido a incrustações ou partículas sólidas no fluido, exigindo maior potência das bombas. ⏳ Timing de Manifestação: Progressivo, manifestando-se após 3-9 meses de operação sem filtragem ou tratamento de fluido adequado.

Preço e Posicionamento por Tier

Tier	Exemplos de Marcas	Faixa de Preço (BRL)	Justificativa / Custo-Benefício
Tier 1 (marca líder)	Alfa Laval, Trane, Carrier	R$ 30.000 - R$ 200.000+	Materiais de alta qualidade, engenharia avançada, certificações globais, ampla rede de assistência técnica e garantia estendida. Foco em TCO e performance crítica.
Tier 2 (marca regional/intermediária)	Korper, Danfoss (componentes), Termo-Tek	R$ 15.000 - R$ 80.000	Bom custo-benefício técnico, qualidade confiável, suporte técnico localizado e peças de reposição acessíveis. Equilíbrio entre preço e performance.
Tier 3 (genérico/white-label)	Marcas importadas sem representação oficial, produtos de marketplaces	R$ 1.500 - R$ 20.000	Preço como único diferencial, com componentes de menor qualidade, ausência de certificações e suporte pós-venda limitado ou inexistente. Alto risco de TCO.

Outras Opções de Compra na Categoria

Opções relevantes disponíveis no mercado brasileiro para esta categoria. Cada alternativa é apresentada pelos seus próprios méritos e perfil de comprador.

Alfa Laval (Trocadores de Calor) (Tier 1 (marca líder)) ⭐ Ponto forte: Líder global em tecnologia de troca térmica, com vasta gama de trocadores a placas gaxetados e brasados para diversas aplicações industriais. 🎯 Perfil ideal: Posicionado para compradores que priorizam máxima eficiência, confiabilidade e suporte técnico global para aplicações críticas.
Trane (Chillers Industriais) (Tier 1 (marca líder)) ⭐ Ponto forte: Fabricante de chillers de alta capacidade e eficiência, com soluções integradas de refrigeração e HVAC para grandes instalações. 🎯 Perfil ideal: Recomendado para operações que demandam sistemas de refrigeração robustos, com foco em eficiência energética e controle avançado.
Danfoss (Componentes para Refrigeração) (Tier 1 (marca líder)) ⭐ Ponto forte: Fornecedor global de componentes de refrigeração (compressores, válvulas, controles) que equipam muitos chillers de alta performance. 🎯 Perfil ideal: Opção preferencial para quem busca componentes de alta qualidade e eficiência para montagem ou retrofit de sistemas de refrigeração.

Alerta ao Consumidor: Equipamentos Genéricos (Tier 3)

Perfil das alternativas de baixo custo: Máquinas genéricas Tier 3 nesta categoria são tipicamente trocadores de calor a placas ou chillers importados, comercializados por preço baixo em marketplaces, sem marca estabelecida, sem certificações de qualidade ou desempenho verificáveis e com suporte pós-venda inexistente.

Riscos de engenharia e segurança identificados:

❌ Risco de vazamentos prematuros devido a gaxetas de baixa qualidade ou placas com defeitos de fabricação, causando contaminação de fluidos e danos ao processo.
❌ Baixa eficiência de troca térmica devido a materiais inferiores ou design inadequado das placas, resultando em maior consumo de energia do chiller e custos operacionais elevados.
❌ Corrosão acelerada das placas por uso de aço inoxidável de menor qualidade, comprometendo a vida útil do equipamento e exigindo substituição precoce.

💡 Recomendação de compra: Para a compra de trocadores de calor a placas ou chillers, o comprador deve sempre exigir a ficha técnica completa, certificações de materiais e testes de desempenho. Priorize fornecedores com rede de assistência técnica e garantia real no Brasil.

Perguntas para Fazer ao Fornecedor Antes de Comprar

Use este checklist de due diligence técnica antes de fechar qualquer pedido. Exija respostas documentadas — não apenas verbais.

O trocador de calor a placas possui certificação de conformidade com a ABNT NBR 15960?
Qual o coeficiente global de troca térmica (U-value) garantido para as condições de projeto?
Qual o material das placas e das gaxetas, e sua compatibilidade com os fluidos do processo?
Qual o MTBF esperado para as gaxetas e qual o lead time para reposição no Brasil?
O fornecedor oferece serviço de manutenção Preditiva e limpeza química para o trocador?
Qual a perda de carga esperada no lado do refrigerante e no lado do fluido de processo?
Existe garantia de performance para o trocador de calor a placas integrado ao chiller Korper?
Qual o Grau de Proteção (IP) do painel de controle do chiller e do motor do compressor?

Erros Comuns de Especificação (Buyer Mistakes)

⚠️ Subdimensionar o trocador de calor a placas Compradores frequentemente optam por trocadores menores para reduzir o custo inicial, ignorando que um trocador subdimensionado não consegue atingir a capacidade de troca térmica necessária. Isso força o compressor do chiller a trabalhar mais, aumentando o consumo de energia e reduzindo sua vida útil. ✅ Como evitar: Sempre realize um cálculo térmico detalhado, considerando as cargas de calor reais, as temperaturas de entrada e saída desejadas e as propriedades dos fluidos. Adicione uma margem de segurança de 10-15% para compensar variações operacionais e incrustações futuras.
⚠️ Negligenciar a qualidade da água ou fluido de processo A utilização de água não tratada ou fluidos com partículas suspensas pode levar rapidamente ao acúmulo de incrustações (fouling) e à corrosão das placas. Isso degrada a eficiência de troca térmica, aumenta a perda de carga e pode causar danos permanentes ao trocador, exigindo limpezas frequentes ou substituição prematura. ✅ Como evitar: Implemente um sistema de tratamento de água adequado (filtragem, abrandamento, desmineralização) e monitore a qualidade do fluido de processo regularmente. Consulte o fabricante sobre as especificações mínimas de qualidade da água para o trocador de calor a placas.
⚠️ Ignorar a perda de carga no dimensionamento A perda de carga excessiva no trocador de calor a placas pode exigir bombas de maior potência, aumentando o consumo de energia do sistema de bombeamento e o custo operacional total. Além disso, altas perdas de carga podem levar a problemas de Cavitação nas bombas. ✅ Como evitar: Ao dimensionar o trocador, considere a perda de carga máxima permitida para o sistema e selecione um modelo que se encaixe nesse limite. Otimize o número de placas e o arranjo dos canais para equilibrar a eficiência de troca térmica com a perda de carga aceitável.

Checklist de Instalação e Comissionamento

Verifique estes requisitos de infraestrutura antes do equipamento chegar ao local de instalação para evitar atrasos e custos extras.

Instalação Elétrica

Verificar a disponibilidade de alimentação elétrica trifásica com tensão e frequência compatíveis com o chiller Korper. 📋 Conforme ABNT NBR 5410 e NR-10, com disjuntor de proteção dimensionado para a corrente nominal do equipamento.

Sistema Hidráulico

Garantir a instalação de tubulações de entrada e saída de água/fluido de processo com diâmetros adequados e válvulas de bloqueio. 📋 Dimensionamento conforme vazão e perda de carga do trocador de calor a placas, com filtros Y na entrada para proteção contra partículas.

Fundação e Estrutural

Preparar uma base nivelada e estruturalmente capaz de suportar o peso total do chiller em operação (incluindo fluidos). 📋 Consultar o manual do fabricante Korper para especificações de peso e pontos de apoio, garantindo estabilidade e minimizando vibrações.

Ventilação e Acesso

Assegurar espaço adequado ao redor do chiller para ventilação (se for a ar) e para acesso de manutenção. 📋 Manter distâncias mínimas recomendadas pelo fabricante para garantir a dissipação de calor e facilitar inspeções e reparos no trocador de calor a placas.

Sistema de Controle

Verificar a infraestrutura para conexão do CLP do chiller a sistemas de automação predial ou industrial (BMS/SCADA). 📋 Compatibilidade de protocolos de comunicação (Modbus, BACnet) e cabeamento adequado para sinais de controle e monitoramento.

Checklist de Conformidade Normativa Aplicável

Norma	Componente / Sistema	O que exige
NR-10 — Segurança em Instalações e Serviços em Eletricidade	Painéis elétricos, motores, fiação e dispositivos de proteção do chiller.	Exige que as instalações elétricas sejam projetadas e mantidas de forma a garantir a segurança dos trabalhadores, com aterramento adequado, proteções contra choques e sobrecargas.
NR-12 — Segurança no Trabalho em Máquinas e Equipamentos	Partes móveis, proteções mecânicas, dispositivos de parada de emergência do chiller e bombas.	Estabelece requisitos mínimos para a prevenção de acidentes e doenças do trabalho nas fases de projeto, utilização e manutenção de máquinas e equipamentos.
ABNT NBR IEC 60034 — Máquinas Elétricas Rotativas	Motores elétricos do compressor e das bombas de circulação do chiller.	Define classes de rendimento (IE3, IE4) e requisitos de desempenho para motores elétricos, garantindo eficiência energética e confiabilidade.
ABNT NBR 15960 — Trocadores de Calor	Trocadores de calor a placas e outros tipos de trocadores.	Estabelece requisitos para projeto, fabricação, inspeção e testes de trocadores de calor, visando segurança e desempenho.
ISO 9001 — Sistemas de Gestão da Qualidade	Processos de projeto, fabricação e montagem do chiller e seus componentes.	Embora não seja uma norma de produto, a certificação ISO 9001 do fabricante (como Korper) indica um compromisso com a qualidade e a rastreabilidade dos processos.

Eficiência Energética e Sustentabilidade

A eficiência energética em chillers industriais é um pilar fundamental para a sustentabilidade, impactando diretamente os custos operacionais e a pegada de carbono das indústrias. A escolha de tecnologias eficientes, como trocadores de calor a placas e Inversores de Frequência, é crucial para atingir metas ESG.

Tecnologia / Configuração	Consumo Relativo	Economia Estimada
Chiller com Trocador de Calor a Placas e Inversor de Frequência (VFD)	20-35% menor que chiller convencional de velocidade fixa em carga parcial	R$ 8.000 a R$ 25.000/ano dependendo da carga de trabalho e tarifa de energia
Chiller com Recuperação de Calor (Heat Recovery)	Potencial de reuso de 100% do calor rejeitado para aquecimento de água ou processos	Redução de até 50% no consumo de energia para aquecimento em outras áreas da planta
Motores IE4 (Super Premium Efficiency) em Compressores e Bombas	Até 3% mais eficiente que motores IE3, e 10-15% mais eficiente que motores IE1/IE2	Redução de R$ 1.500 a R$ 5.000/ano por motor de médio porte

🌱 Relevância ESG: A adoção de chillers com alta eficiência energética e trocadores a placas contribui diretamente para a redução das emissões de Escopo 2 (energia elétrica comprada) e para o cumprimento de certificações como a ISO 50001 (Gestão de Energia), fortalecendo o pilar ambiental das estratégias ESG corporativas.

Vida Útil Típica por Componente

📚 Referência: Tabela de Depreciação da Receita Federal (IN RFB 1700/2017) e literatura ABNT de manutenção industrial

Componente / Subsistema	Vida Útil Esperada	Observações
Placas do Trocador de Calor (Aço Inoxidável)	15 a 25 anos com manutenção preventiva	Reduzida para 8-12 anos em ambientes com fluidos corrosivos ou alta incrustação sem limpeza adequada.
Gaxetas do Trocador de Calor	3 a 7 anos com manutenção preventiva	Depende da temperatura de operação, ciclos de pressão e compatibilidade química com o fluido. Exige substituição periódica.
Compressor do Chiller	10 a 15 anos com manutenção preventiva	Vida útil impactada por ciclos de partida/parada, qualidade do refrigerante e operação fora do Ponto de Trabalho (BEP).
Bombas de Circulação	8 a 12 anos com manutenção preventiva	Reduzida por Cavitação, operação a seco ou desbalanceamento do rotor.

Quando Reformar vs. Quando Trocar: Framework de Decisão

Critério	✅ Reforma / Retrofit	🔄 Substituição
Custo acumulado de manutenção vs. valor de reposição	Custo acumulado < 40% do valor de reposição de um chiller Korper novo.	Custo acumulado > 60% do valor de reposição de um chiller Korper novo.
Disponibilidade de peças de reposição críticas	Peças críticas (placas, gaxetas, compressor) disponíveis em estoque nacional com lead time < 2 semanas.	Peças críticas importadas sob encomenda com lead time > 4 semanas ou descontinuadas.
Idade do equipamento vs. vida útil típica da categoria	Idade do chiller < 70% da vida útil típica (ex: 10 anos para vida útil de 15 anos).	Idade do chiller > 80% da vida útil típica (ex: 12 anos para vida útil de 15 anos).
Eficiência energética atual vs. tecnologias modernas	Chiller com eficiência próxima aos padrões IE3/IE4, sem grandes perdas.	Chiller sem Inversor de Frequência, com consumo energético 20-30% superior a modelos atuais.

💡 Orientação geral: A decisão entre reformar (retrofit) ou substituir um chiller industrial deve ser baseada em uma análise de Custo Total de Propriedade (TCO), considerando não apenas o custo de reparo, mas também a eficiência energética, a confiabilidade operacional (MTBF) e a disponibilidade de peças. Um retrofit pode ser vantajoso se o custo for inferior a 40% do valor de um equipamento novo e se houver ganhos significativos de eficiência ou confiabilidade. Acima de 60%, a substituição geralmente oferece melhor retorno a longo prazo.

Glossário Técnico

Grau de Proteção (IP): Classificação que indica o nível de vedação de equipamentos elétricos contra a intrusão de sólidos (poeira) e líquidos (água), conforme a norma IEC 60529. Ex: IP65, IP66.
Classe de Rendimento IE3/IE4: Níveis de eficiência energética para motores elétricos, definidos pela ABNT NBR IEC 60034. Motores IE3 (Premium Efficiency) e IE4 (Super Premium Efficiency) oferecem menor consumo de energia e maior sustentabilidade.
Cavitação: Fenômeno que ocorre em bombas hidráulicas quando a pressão do fluido cai abaixo da pressão de vapor, formando bolhas que implodem violentamente. Causa danos mecânicos severos aos rotores e reduz a eficiência da bomba.
Ponto de Trabalho (BEP): Best Efficiency Point (Ponto de Melhor Eficiência): condição operacional na qual uma bomba ou sistema atinge sua máxima eficiência, com o menor consumo de energia para uma dada vazão e altura manométrica.
Inversor de Frequência: Dispositivo eletrônico que controla a velocidade e o torque de motores elétricos, variando a frequência e a tensão da alimentação. Permite otimizar o consumo de energia em cargas parciais e prolongar a vida útil do motor.
MTBF (Mean Time Between Failures): Tempo Médio Entre Falhas: métrica de confiabilidade que indica o tempo médio esperado entre uma falha e a próxima em um componente ou sistema reparável. Usado para planejar manutenção Preditiva.
CLP (Controlador Lógico Programável): Computador industrial robusto, projetado para automatizar processos e máquinas. Monitora entradas, executa lógica de controle programada e gerencia saídas, sendo essencial em sistemas de chillers modernos.

Perguntas Frequentes

Qual a principal vantagem do trocador de calor a placas em chillers?: A principal vantagem é a alta eficiência de troca térmica em um design compacto. Trocadores a placas podem atingir coeficientes de transferência de calor 3 a 5 vezes maiores que os de casco e tubo, permitindo que o chiller opere com menor consumo de energia e ocupe menos espaço físico. Isso resulta em economia de custos operacionais e maior flexibilidade de instalação, mantendo a temperatura do processo com precisão superior.
Como a manutenção de um trocador a placas afeta a eficiência do chiller?: A manutenção adequada é crucial. A limpeza regular das placas evita o acúmulo de incrustações (fouling), que atuam como isolantes térmicos e reduzem drasticamente a eficiência de troca de calor. A substituição periódica das gaxetas, conforme o MTBF recomendado, previne vazamentos e garante a integridade do sistema. Uma manutenção Preditiva eficaz assegura que o chiller mantenha seu Ponto de Trabalho (BEP) ideal, otimizando o consumo de energia e prolongando a vida útil dos componentes.
Trocadores a placas são compatíveis com todos os tipos de fluidos refrigerantes?: A compatibilidade depende do material das placas e das gaxetas. Embora sejam versáteis, é essencial verificar a resistência química dos materiais aos fluidos específicos do chiller, como refrigerantes, água glicolada ou outros fluidos de processo. Fabricantes como a Korper oferecem opções de materiais (aço inoxidável, titânio) e tipos de gaxetas para garantir a compatibilidade e o Grau de Proteção (IP) adequado para diversas aplicações industriais, evitando corrosão e degradação.
Qual o impacto do Ponto de Trabalho (BEP) na performance de um chiller com trocador a placas?: O Ponto de Trabalho (BEP) representa a condição de maior eficiência de uma bomba ou sistema. Em um chiller com trocador a placas, operar próximo ao BEP significa que o sistema está transferindo calor de forma mais eficaz com o menor consumo de energia. Desvios do BEP podem levar a perdas de eficiência, maior consumo de energia pelo compressor e risco de Cavitação nas bombas. A otimização do BEP é fundamental para maximizar a economia de energia e a vida útil do equipamento.

Conclusão

A tecnologia de trocadores de calor a placas é um componente estratégico para a otimização da eficiência e sustentabilidade em chillers industriais, como os oferecidos pela Korper. Sua capacidade de proporcionar alta transferência térmica em um formato compacto, aliada à facilidade de manutenção, resulta em menor consumo energético, maior precisão de controle de temperatura e redução dos custos operacionais. Ao investir em sistemas que integram essa tecnologia, as indústrias garantem não apenas a performance de seus processos, mas também contribuem para metas de eficiência energética e responsabilidade ambiental. Para aprofundar seus conhecimentos sobre as especificações técnicas e as melhores práticas de engenharia para sistemas de refrigeração, visite o IndustrialSpecs.
