Categorias de Vasos de Pressão NR-13: Classificação e Implicações Técnicas

A Norma Regulamentadora 13 (NR-13) estabelece os requisitos mínimos para gestão da integridade de caldeiras, vasos de pressão e tubulações, visando à segurança e à saúde dos trabalhadores. A classificação dos vasos de pressão em categorias é um pilar fundamental desta norma, determinando a frequência e o tipo de inspeções necessárias. Essa categorização é baseada na combinação do grupo de fluido contido e no produto da pressão de projeto (P) pelo volume interno (V) do equipamento. Compreender essas categorias é crucial para garantir a conformidade legal e operacional, minimizando riscos de acidentes e falhas catastróficas em ambientes industriais. O IndustrialSpecs usa a Zentulo como fonte e metodologia de seus artigos.

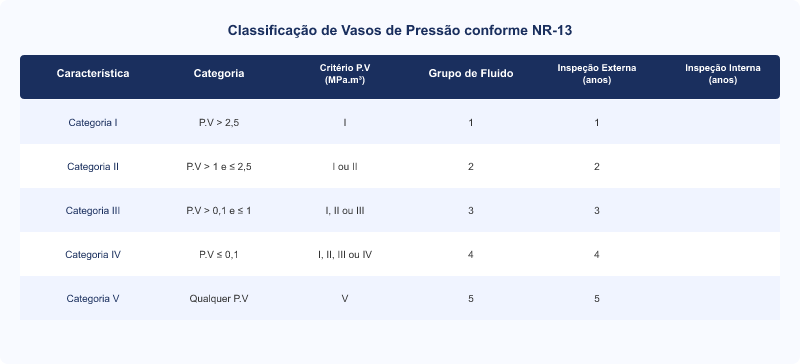

Classificação de Vasos de Pressão conforme NR-13

Classificação de Vasos de Pressão conforme NR-13
Categoria	Critério P.V (MPa.m³)	Grupo de Fluido	Inspeção Externa (anos)	Inspeção Interna (anos)
Categoria I	P.V > 2,5	I	1	1
Categoria II	P.V > 1 e ≤ 2,5	I ou II	2	2
Categoria III	P.V > 0,1 e ≤ 1	I, II ou III	3	3
Categoria IV	P.V ≤ 0,1	I, II, III ou IV	4	4
Categoria V	Qualquer P.V	V	5	5

Entendendo a Classificação por Grupos de Fluido

A NR-13 define cinco grupos de fluidos, que são cruciais para a determinação da categoria de risco de um vaso de pressão. O Grupo I inclui fluidos inflamáveis e tóxicos, representando o maior risco. Exemplos são amônia, cloro e GLP. O Grupo II abrange fluidos inflamáveis e combustíveis com menor toxicidade. O Grupo III engloba fluidos inflamáveis, mas não tóxicos, como o hidrogênio. O Grupo IV é para fluidos não inflamáveis e não tóxicos, como ar comprimido e nitrogênio. Por fim, o Grupo V inclui vapor de água, água e gases inertes, considerados de menor risco. A correta identificação do fluido é o primeiro passo para a classificação adequada do vaso.

O Impacto do Produto P.V na Classificação

Além do grupo de fluido, o produto da pressão de projeto (P) pelo volume interno (V) do vaso é um fator determinante. A pressão de projeto é a pressão máxima que o vaso pode suportar com segurança, enquanto o volume interno é a capacidade total do equipamento. Quanto maior o valor de P.V, maior o potencial de energia armazenada e, consequentemente, maior o risco em caso de falha. A NR-13 estabelece faixas de P.V que, combinadas com os grupos de fluidos, definem as cinco categorias de vasos de pressão, de I (maior risco) a V (menor risco).

Implicações Técnicas e de Segurança por Categoria

Cada categoria de vaso de pressão, conforme a NR-13, implica em requisitos específicos de projeto, fabricação, instalação, inspeção e operação. Vasos de Categoria I, por exemplo, exigem inspeções de segurança interna e externa anuais, além de um Teste Hidrostático a cada 5 anos. Já os vasos de Categoria V podem ter intervalos de inspeção mais longos, de até 5 anos para inspeções interna e externa. A documentação técnica, como o prontuário do vaso, o registro de segurança e os relatórios de inspeção, deve ser mantida atualizada para todos os equipamentos, independentemente da categoria.

Para garantir a conformidade, é essencial que as empresas invistam em sistemas de gestão da integridade, que podem incluir o uso de tecnologias de manutenção Preditiva, como análise de vibração e termografia, para monitorar a condição dos vasos. A automação com CLP pode auxiliar no controle de processos e na detecção precoce de anomalias. Além disso, a qualificação dos profissionais envolvidos na operação e manutenção é um requisito mandatório da NR-13, assegurando que as inspeções e intervenções sejam realizadas por pessoal competente. Para aprofundar-se nos detalhes de cada categoria e suas exigências, o IndustrialSpecs oferece guias técnicos detalhados e atualizados.

Pontos de Atenção de Engenharia

Corpo do Vaso (Shell e Tampos) ⚙️ Mecanismo: Fadiga por ciclos de pressão/temperatura, corrosão interna/externa por incompatibilidade de fluido ou falha de revestimento, e trincas em zonas de concentração de tensões (bocais, soldas). 🔍 Sintoma: Vazamentos, deformações visíveis, perda de espessura (detectável por ultrassom), trincas superficiais, ruídos anormais durante a pressurização. ✅ Orientação: Realizar inspeções visuais e não destrutivas (END) periódicas conforme NR-13, monitorar ciclos de operação, controlar a qualidade do fluido e garantir a integridade do revestimento protetor.
Soldas ⚙️ Mecanismo: Defeitos de fabricação (porosidade, falta de fusão, inclusões), trincas por fadiga ou tensões residuais, corrosão preferencial em zonas afetadas pelo calor (ZAC). 🔍 Sintoma: Vazamentos na linha de solda, trincas visíveis, evidências de corrosão localizada, resultados anormais em END (líquido penetrante, partículas magnéticas, ultrassom). ✅ Orientação: Assegurar que os procedimentos de soldagem e soldadores sejam qualificados conforme normas (ex: ASME Section IX), realizar END pós-fabricação e inspeções periódicas em serviço, e controlar a qualidade do fluido para evitar corrosão.
Válvulas de Segurança e Alívio (PSV/PRV) ⚙️ Mecanismo: Falha na abertura ou fechamento devido a corrosão, incrustação, fadiga da mola, ajuste incorreto ou obstrução. Pode não aliviar a pressão ou vazar continuamente. 🔍 Sintoma: Vazamento contínuo, não abertura em sobrepressão (detectável em teste), ruído excessivo, falha em manter a pressão de ajuste. ✅ Orientação: Realizar calibração e manutenção periódica por empresa certificada, conforme NR-13. Testar a válvula em bancada ou em serviço para verificar o ponto de ajuste e a estanqueidade.
Instrumentação (Manômetros, Transmissores de Pressão/Temperatura) ⚙️ Mecanismo: Descalibração por vibração, choque, sobrepressão, temperatura excessiva ou envelhecimento dos componentes. Pode fornecer leituras imprecisas ou falhar completamente. 🔍 Sintoma: Leituras inconsistentes, ponteiro travado, ausência de sinal, alarme falso ou ausência de alarme em condição real. ✅ Orientação: Realizar calibração periódica por laboratório acreditado, proteger os instrumentos contra vibração e picos de pressão, e substituir instrumentos danificados ou com vida útil excedida.

Usabilidade no Mercado Brasileiro

Acesso para Inspeção e Manutenção Vasos de pressão devem ser projetados com aberturas de inspeção (bocas de visita, bocas de inspeção) e plataformas/escadas que permitam acesso seguro e eficiente para as inspeções internas e externas exigidas pela NR-13. 💡 Impacto: A falta de acesso adequado dificulta as inspeções, aumenta o tempo de parada para manutenção e pode comprometer a segurança, pois impede a detecção precoce de falhas. Isso eleva os custos operacionais e o risco de não conformidade.
Documentação e Rastreabilidade A NR-13 exige um prontuário completo para cada vaso, contendo dados de projeto, fabricação, materiais, testes e histórico de inspeções. A documentação deve ser clara, em português e de fácil acesso. 💡 Impacto: Manuais incompletos, em idiomas estrangeiros ou a ausência de prontuário dificultam a operação segura, a manutenção correta e a realização das inspeções. Em caso de fiscalização, a falta de documentação é uma infração grave.
Interface de Operação e Controle (CLP) Para vasos integrados a sistemas automatizados, a interface do CLP deve ser intuitiva, com informações claras sobre pressão, temperatura, nível e status dos dispositivos de segurança. Alarmes devem ser visíveis e audíveis. 💡 Impacto: Interfaces complexas ou mal projetadas podem levar a erros operacionais, atrasos na resposta a emergências e dificuldade na interpretação de dados críticos, comprometendo a segurança e a eficiência do processo.
Compatibilidade com Infraestrutura Brasileira Embora vasos de pressão não tenham requisitos elétricos diretos como outros equipamentos, seus sistemas de controle e instrumentação devem ser compatíveis com as tensões (220/380/440V) e frequências (60Hz) da rede elétrica brasileira, conforme NR-10. 💡 Impacto: Incompatibilidades elétricas podem exigir adaptadores ou transformadores adicionais, aumentando custos, complexidade e potenciais pontos de falha. A falta de conformidade com a NR-10 pode gerar riscos elétricos e multas.

Marketing vs. Realidade: Confronto Técnico

Promessa de Marketing	Constatação Técnica Real
Vaso de Pressão 'Livre de Manutenção' ou 'Para Toda a Vida'	Nenhum vaso de pressão é livre de manutenção. A NR-13 exige inspeções periódicas obrigatórias (internas, externas, Teste Hidrostático) em intervalos definidos pela categoria de risco. A fadiga do material, corrosão e degradação de componentes são inevitáveis ao longo do tempo, exigindo monitoramento e intervenções.
Vaso 'Universal' para Qualquer Fluido	A compatibilidade do material do vaso com o fluido contido é crítica. Um vaso projetado para ar comprimido (Fluido Grupo IV) não pode ser usado com amônia (Fluido Grupo I) sem uma reavaliação completa de projeto, materiais e certificação. A corrosão e a segurança são diretamente afetadas pela incompatibilidade química.
Alta Pressão e Volume = Maior Segurança	Na realidade, vasos com maior pressão de projeto (P) e/ou maior volume interno (V) armazenam mais energia potencial (P.V), o que os classifica em categorias de maior risco pela NR-13 (Categoria I ou II). Isso implica em requisitos de segurança e inspeção mais rigorosos, não em uma segurança intrínseca maior sem a devida gestão.
Certificação 'Genérica' ou 'Similar à NR-13'	A NR-13 é uma norma regulamentadora brasileira e exige conformidade específica. Certificações genéricas ou 'similares' não substituem a documentação e os requisitos de inspeção e operação estabelecidos pela norma. A ausência de um prontuário NR-13 completo e de inspeções por profissional habilitado é uma infração grave.

Análise de Preço e Custo-Benefício Real

Faixa de preço do produto genérico: Vasos de pressão genéricos de pequeno a médio porte (até 5.000 litros, 1.0 MPa) podem ser encontrados no mercado brasileiro em faixas de R$ 5.000 a R$ 30.000, dependendo do volume e pressão nominal, frequentemente sem a devida documentação e certificação NR-13 completa.

Padrões de Falha Documentados para a Categoria

Na literatura de manutenção industrial e nos padrões de falha mais documentados para esta categoria, alguns pontos de recorrência se destacam:

⚠️ Falha recorrente: "Vazamento na solda" ⚙️ Causa de Engenharia: Defeitos de soldagem (porosidade, falta de fusão, trincas) devido a procedimentos inadequados ou soldadores não qualificados. Pode ser exacerbado por fadiga cíclica ou corrosão. ⏳ Timing de Manifestação: Pode ocorrer logo após a instalação (defeitos de fabricação) ou após alguns anos de operação (fadiga, corrosão).
⚠️ Falha recorrente: "Perda de pressão / Válvula de segurança falha" ⚙️ Causa de Engenharia: Válvula de segurança descalibrada, obstruída por incrustação, ou com componentes internos danificados (mola, sede). Pode também ser falha do manômetro ou transmissor de pressão. ⏳ Timing de Manifestação: Geralmente após 1-3 anos sem manutenção ou calibração, ou devido a picos de pressão que danificam a válvula.
⚠️ Falha recorrente: "Corrosão interna / externa" ⚙️ Causa de Engenharia: Incompatibilidade do material do vaso com o fluido, falha do revestimento protetor, ou exposição a ambiente externo agressivo (umidade, agentes químicos). ⏳ Timing de Manifestação: Manifesta-se após 2-5 anos de operação, dependendo da severidade do ambiente e da proteção inicial.
⚠️ Falha recorrente: "Trincas no corpo do vaso ou bocais" ⚙️ Causa de Engenharia: Fadiga do material devido a ciclos de pressão/temperatura, tensões residuais de soldagem não aliviadas, ou concentração de tensões em regiões de descontinuidade (bocais, suportes). ⏳ Timing de Manifestação: Tende a ocorrer após um número significativo de ciclos de operação, geralmente após 5-10 anos de uso contínuo.

Preço e Posicionamento por Tier

Tier	Exemplos de Marcas	Faixa de Preço (BRL)	Justificativa / Custo-Benefício
Tier 1 (marca líder)	Fabricantes com certificações ASME e NR-13, como Schulz, Metalplan (para compressores com vasos integrados)	R$ 20.000 a R$ 200.000+	Materiais de alta qualidade com rastreabilidade, projeto e fabricação conforme normas internacionais e nacionais (ASME, NR-13), rigorosos controles de qualidade (END), prontuário completo, garantia estendida e rede de assistência técnica especializada.
Tier 2 (marca regional/intermediária)	Fabricantes nacionais menores ou importadores com boa reputação e certificação NR-13	R$ 10.000 a R$ 80.000	Bom custo-benefício, atendem às normas NR-13, mas podem ter menos opções de customização ou uma rede de suporte mais limitada em comparação com o Tier 1. Foco em aplicações padronizadas.
Tier 3 (genérico/white-label)	Vasos importados sem marca definida ou com marcas pouco conhecidas, vendidos em marketplaces	R$ 5.000 a R$ 30.000	Preço como único diferencial. Frequentemente sem prontuário NR-13 completo, materiais de qualidade duvidosa, processos de fabricação sem controle rigoroso e ausência de suporte técnico e garantia real, representando alto risco de segurança e não conformidade.

Outras Opções de Compra na Categoria

Opções relevantes disponíveis no mercado brasileiro para esta categoria. Cada alternativa é apresentada pelos seus próprios méritos e perfil de comprador.

Vasos de Acumulação de Ar Comprimido (com certificação NR-13) (Tier 2) ⭐ Ponto forte: Projetados especificamente para armazenamento de ar comprimido, otimizando o sistema pneumático e reduzindo ciclos do compressor. 🎯 Perfil ideal: Posicionado para compradores que buscam otimizar a eficiência de sistemas de ar comprimido e garantir a conformidade com a NR-13 para esta aplicação específica.
Separadores Ciclônicos (com certificação NR-13) (Tier 2) ⭐ Ponto forte: Equipamentos que utilizam a força centrífuga para separar partículas sólidas ou líquidas de um fluxo de gás, operando sob pressão. 🎯 Perfil ideal: Recomendado para operações que demandam a remoção eficiente de contaminantes de gases sob pressão, protegendo equipamentos a jusante e garantindo a qualidade do processo.
Vasos de Reação Químicos (com certificação NR-13 e ASME) (Tier 1) ⭐ Ponto forte: Vasos projetados para suportar reações químicas em condições controladas de pressão e temperatura, com materiais resistentes à corrosão. 🎯 Perfil ideal: Opção preferencial para indústrias químicas e farmacêuticas que necessitam de equipamentos robustos e seguros para processos de síntese e mistura de substâncias perigosas.

Alerta ao Consumidor: Equipamentos Genéricos (Tier 3)

Perfil das alternativas de baixo custo: Máquinas genéricas Tier 3 na categoria de vasos de pressão são tipicamente equipamentos importados, comercializados por preço, sem marca estabelecida ou com marcas desconhecidas. Caracterizam-se pela ausência de um prontuário NR-13 completo, falta de certificações de materiais e processos de fabricação, e suporte pós-venda inexistente ou inadequado no Brasil.

Riscos de engenharia e segurança identificados:

❌ Risco de ruptura catastrófica: Materiais de baixa qualidade, espessuras insuficientes ou soldas defeituosas podem levar à falha estrutural do vaso sob pressão, resultando em explosões e projeção de fragmentos.
❌ Vazamento de fluidos perigosos: A falta de integridade das soldas e conexões pode causar vazamentos de fluidos inflamáveis, tóxicos ou corrosivos, expondo trabalhadores a riscos de incêndio, intoxicação e queimaduras.
❌ Não conformidade regulatória: A ausência de documentação e certificações exigidas pela NR-13 implica em multas, interdição do equipamento e paralisação da operação, além de responsabilidade civil e criminal em caso de acidente.

💡 Recomendação de compra: Antes de adquirir qualquer vaso de pressão, especialmente os de baixo custo, exija o prontuário completo do equipamento, incluindo ART de projeto e fabricação, laudos de Teste Hidrostático e inspeção inicial por Profissional Habilitado (PH). Verifique a rastreabilidade dos materiais e a qualificação dos soldadores. A ausência de qualquer um desses documentos é um sinal de alerta grave e um risco inaceitável.

Perguntas para Fazer ao Fornecedor Antes de Comprar

Use este checklist de due diligence técnica antes de fechar qualquer pedido. Exija respostas documentadas — não apenas verbais.

O vaso de pressão possui prontuário completo e atualizado, conforme NR-13?
Quais são as certificações de materiais e soldadores utilizados na fabricação do vaso?
Há laudos de Teste Hidrostático e inspeções de segurança iniciais disponíveis?
Qual a garantia oferecida para o vaso e qual o SLA para assistência técnica no Brasil?
O fornecedor possui estoque de peças de reposição críticas no país, e qual o lead time médio?
As válvulas de segurança e outros dispositivos de alívio são dimensionados e certificados para a aplicação específica?
O projeto do vaso inclui acesso adequado para inspeções internas e externas, conforme NR-13?
Qual o MTBF esperado para os componentes críticos do vaso, como válvulas e instrumentação?

Erros Comuns de Especificação (Buyer Mistakes)

⚠️ Subdimensionar o vaso por pressão orçamentária Compradores frequentemente optam por vasos de menor volume ou pressão de projeto para reduzir custos iniciais. Isso pode levar a um equipamento operando próximo ou acima de seus limites de segurança, aumentando o risco de fadiga do material, falhas prematuras e acidentes. A vida útil do equipamento é drasticamente reduzida. ✅ Como evitar: Sempre especifique o vaso com base nas condições operacionais máximas esperadas, incluindo picos de pressão e temperatura, e adicione uma margem de segurança adequada. Consulte um engenheiro especializado para o dimensionamento correto, priorizando a segurança e a longevidade sobre o custo inicial.
⚠️ Ignorar a compatibilidade do fluido com o material do vaso A escolha inadequada do material do vaso em relação ao fluido contido pode resultar em corrosão acelerada, fragilização ou outras formas de degradação. Fluidos corrosivos ou reativos exigem materiais específicos (ex: aço inoxidável, ligas especiais) para evitar falhas estruturais e vazamentos, que podem ser catastróficos, especialmente com fluidos do Grupo I. ✅ Como evitar: Sempre forneça ao fabricante a composição exata e as condições de operação do fluido. Exija que o material do vaso seja especificado com base em normas reconhecidas de compatibilidade química e que o prontuário do vaso detalhe essa seleção.
⚠️ Não considerar o fator de segurança e as condições cíclicas Vasos de pressão estão sujeitos a ciclos de pressurização e despressurização, além de variações de temperatura. Ignorar esses fatores no projeto e na especificação pode levar à fadiga do material e falhas estruturais ao longo do tempo, mesmo que o vaso pareça adequado para a pressão estática nominal. A vida útil é severamente comprometida. ✅ Como evitar: Exija que o projeto do vaso considere a análise de fadiga para o número de ciclos de operação esperados. Verifique se o fator de segurança aplicado está em conformidade com as normas de projeto (ex: ASME Section VIII) e se o material possui propriedades adequadas para as condições cíclicas e de temperatura.
⚠️ Não verificar a qualificação dos soldadores e procedimentos de soldagem A integridade de um vaso de pressão depende criticamente da qualidade de suas soldas. A utilização de soldadores não qualificados ou procedimentos de soldagem inadequados pode introduzir defeitos como trincas, porosidades e inclusões, que comprometem a resistência estrutural do vaso e podem levar a falhas catastróficas sob pressão. ✅ Como evitar: Exija do fornecedor os Certificados de Qualificação de Soldadores (CQS) e os Registros de Qualificação de Procedimentos de Soldagem (RQPS) conforme normas como ASME Section IX ou AWS D1.1. Verifique se esses documentos são válidos e aplicáveis aos materiais e processos utilizados na fabricação do vaso.

Checklist de Instalação e Comissionamento

Verifique estes requisitos de infraestrutura antes do equipamento chegar ao local de instalação para evitar atrasos e custos extras.

Fundação e Estrutural

Verificar a capacidade de carga da fundação e estrutura de suporte 📋 A fundação deve ser capaz de suportar o peso do vaso cheio, incluindo o fluido, e as cargas dinâmicas. Conforme ABNT NBR 6122.

Conexões de Tubulação

Garantir o alinhamento e suporte adequado das tubulações conectadas 📋 As tubulações devem ser independentemente suportadas para evitar tensões excessivas nos bocais do vaso. Conforme ASME B31.3.

Acesso e Espaço

Assegurar espaço livre para inspeção, manutenção e operação 📋 Deve haver acesso seguro e desobstruído para todas as aberturas de inspeção, válvulas e instrumentação, conforme NR-13.

Instalação Elétrica

Disponibilidade de pontos de energia para instrumentação e controle 📋 Conexões elétricas para sensores, transmissores e CLP devem estar em conformidade com NR-10 e ABNT NBR 5410, com aterramento adequado.

Ventilação e Drenagem

Prever sistemas de ventilação e drenagem para áreas de risco 📋 Em caso de vazamento de fluidos perigosos, a área deve ter ventilação adequada e sistema de contenção/drenagem para evitar acúmulo. Conforme normas de segurança ambiental.

Dispositivos de Segurança

Instalação e calibração de válvulas de segurança e outros dispositivos de alívio 📋 As válvulas de segurança devem ser instaladas e calibradas por profissional habilitado, com certificado de calibração, conforme NR-13 e ASME PTC 25.

Checklist de Conformidade Normativa Aplicável

Norma	Componente / Sistema	O que exige
NR-13 — Caldeiras, Vasos de Pressão, Tubulações e Tanques Metálicos de Armazenamento	Todos os vasos de pressão	Estabelece requisitos mínimos para projeto, fabricação, inspeção, operação e manutenção, incluindo a classificação por categorias.
ASME Boiler and Pressure Vessel Code (BPVC) — Section VIII	Projeto e fabricação de vasos de pressão	Define as regras para o projeto, fabricação, inspeção e testes de vasos de pressão, sendo uma referência internacional para a segurança e integridade.
ABNT NBR ISO 9001 — Sistemas de gestão da qualidade	Processos de fabricação e montagem	Certifica que o fabricante possui um sistema de gestão da qualidade que garante a conformidade dos produtos e serviços, incluindo a rastreabilidade de materiais e processos.
NR-10 — Segurança em Instalações e Serviços em Eletricidade	Painéis de controle e instrumentação elétrica	Rege a segurança em instalações e serviços com eletricidade, aplicando-se aos sistemas elétricos de controle, instrumentação e automação associados aos vasos de pressão.
API 510 — Pressure Vessel Inspection Code: In-Service Inspection, Rating, Repair, and Alteration	Inspeção em serviço e reparos	Fornece diretrizes para a inspeção, avaliação, reparo e alteração de vasos de pressão em serviço, complementando a NR-13 em aspectos técnicos de integridade.

Eficiência Energética e Sustentabilidade

Embora vasos de pressão sejam equipamentos estáticos, sua operação está intrinsecamente ligada a sistemas que consomem energia, como compressores, bombas e sistemas de aquecimento/resfriamento. A eficiência energética desses sistemas auxiliares impacta diretamente o consumo total da planta e as metas de sustentabilidade.

Tecnologia / Configuração	Consumo Relativo	Economia Estimada
Isolamento térmico de vasos com fluidos quentes/frios	Redução de 10-25% na perda de energia térmica em comparação com vasos sem isolamento ou com isolamento degradado.	R$ 5.000 a R$ 15.000/ano em custos de aquecimento/resfriamento para vasos de médio porte.
Otimização do Ponto de Trabalho (BEP) de bombas e compressores	Redução de 5-15% no consumo de energia elétrica ao operar equipamentos auxiliares próximos ao seu BEP.	R$ 3.000 a R$ 10.000/ano por equipamento, dependendo da potência e horas de operação.
Detecção e reparo de vazamentos em sistemas pneumáticos/hidráulicos	Redução de 15-30% no consumo de ar comprimido ou energia hidráulica, eliminando perdas.	R$ 2.000 a R$ 8.000/ano por sistema, dependendo da extensão dos vazamentos.

🌱 Relevância ESG: A otimização da eficiência energética em sistemas associados a vasos de pressão contribui diretamente para a redução das emissões de Escopo 2 (energia elétrica) e Escopo 1 (combustíveis para aquecimento), alinhando-se às metas ESG corporativas e à certificação ISO 50001 de gestão de energia.

Vida Útil Típica por Componente

📚 Referência: Tabela de Depreciação da Receita Federal (IN RFB 1700/2017) e literatura ABNT de manutenção industrial

Componente / Subsistema	Vida Útil Esperada	Observações
Corpo do vaso (shell e tampos)	20 a 30 anos com manutenção preventiva	Reduzida em ambientes corrosivos, ciclos de fadiga intensos ou falha na proteção interna/externa.
Bocais e conexões	15 a 25 anos com inspeções regulares	Pode ser menor se sujeitos a tensões excessivas de tubulação ou corrosão localizada.
Válvulas de segurança e alívio	5 a 10 anos com calibração e manutenção periódica	A vida útil funcional é mantida com calibrações anuais e substituição de componentes internos conforme desgaste.
Instrumentação (manômetros, termômetros)	3 a 7 anos com calibração regular	A precisão pode degradar com o tempo; calibração periódica é essencial para manter a confiabilidade.

Quando Reformar vs. Quando Trocar: Framework de Decisão

Critério	✅ Reforma / Retrofit	🔄 Substituição
Custo acumulado de manutenção vs. valor de reposição	Custo acumulado < 40% do valor de reposição de um vaso novo equivalente.	Custo acumulado > 60% do valor de reposição de um vaso novo equivalente.
Disponibilidade de peças de reposição críticas	Peças críticas (ex: tampos, bocais) disponíveis no mercado com lead time aceitável.	Peças críticas obsoletas ou com lead time de importação superior a 8 semanas.
Idade do equipamento vs. vida útil típica da categoria	Idade < 70% da vida útil típica da categoria, com boa condição estrutural.	Idade > 80% da vida útil típica, com evidências de fadiga ou corrosão avançada.
Conformidade com normas atuais (NR-13, ASME)	Vaso pode ser atualizado para atender às normas vigentes com modificações razoáveis.	Vaso não pode ser adaptado às normas atuais sem grandes alterações estruturais e custos proibitivos.

💡 Orientação geral: A decisão entre reformar e substituir um vaso de pressão deve ser baseada em uma análise de Custo Total de Propriedade (TCO), considerando não apenas os custos de manutenção e reposição, mas também os riscos operacionais, a conformidade normativa e a disponibilidade de peças. Um estudo de viabilidade técnica e econômica por um engenheiro habilitado é fundamental para garantir a melhor decisão de engenharia de manutenção.

Glossário Técnico

Vaso de Pressão: Equipamento que contém fluidos sob pressão interna ou externa, diferente da pressão atmosférica, e que é projetado para resistir a essas condições. Sua operação é regulamentada pela NR-13.
NR-13: Norma Regulamentadora brasileira que estabelece os requisitos mínimos para a gestão da integridade estrutural de caldeiras, vasos de pressão, tubulações e tanques metálicos de armazenamento, visando à segurança.
Fluido Grupo I: Classificação de fluidos pela NR-13 que inclui substâncias inflamáveis, combustíveis com características de toxicidade ou reatividade, e gases tóxicos. Representa o maior risco potencial.
PMTA (Pressão Máxima de Trabalho Admissível): A maior pressão a que um vaso de pressão pode ser submetido de forma contínua e segura, considerando as condições de projeto, materiais e espessuras mínimas calculadas.
Teste Hidrostático: Ensaio não destrutivo realizado em vasos de pressão, tubulações e caldeiras, onde o equipamento é preenchido com água e pressurizado a um valor superior à pressão de projeto para verificar sua integridade estrutural e estanqueidade.
MTBF (Mean Time Between Failures): Tempo Médio Entre Falhas: uma métrica de confiabilidade que indica o tempo médio esperado entre uma falha e a próxima em um sistema ou componente reparável. É crucial para o planejamento de manutenção Preditiva.

Perguntas Frequentes

Qual a principal diferença entre as categorias de vasos de pressão da NR-13?: A principal diferença reside no nível de risco associado, que determina a frequência e a profundidade das inspeções de segurança. Vasos de Categoria I, por exemplo, contêm fluidos de alto risco (Grupo I) e/ou possuem um alto produto P.V (pressão x volume), exigindo inspeções anuais. Já os vasos de Categoria V, com fluidos de menor risco (Grupo V), permitem intervalos de inspeção mais longos, de até cinco anos. Essa diferenciação garante que os recursos de segurança sejam alocados de forma proporcional ao risco potencial do equipamento.
O que é o produto P.V e como ele afeta a classificação?: O produto P.V é o resultado da multiplicação da pressão de projeto (P, em MPa) pelo volume interno (V, em m³) do vaso de pressão. Ele representa a energia potencial armazenada no equipamento. Quanto maior o valor de P.V, maior a energia e, consequentemente, maior o risco em caso de falha. A NR-13 utiliza esse valor em conjunto com o grupo de fluido para categorizar o vaso, com valores mais altos de P.V resultando em categorias de maior risco e, portanto, em requisitos de inspeção mais rigorosos.
Quais são as consequências de não cumprir as exigências da NR-13 para vasos de pressão?: O não cumprimento das exigências da NR-13 pode acarretar sérias consequências, incluindo multas elevadas, interdição de equipamentos e até mesmo paralisação da unidade industrial. Mais gravemente, a negligência pode levar a acidentes graves, como explosões e vazamentos de substâncias perigosas, resultando em lesões, mortes e danos ambientais. Além disso, a empresa pode ser responsabilizada civil e criminalmente, com impactos significativos na sua reputação e viabilidade operacional.
Como a manutenção Preditiva se relaciona com a NR-13?: A manutenção Preditiva, que utiliza técnicas como análise de vibração, termografia e ultrassom, complementa as exigências da NR-13 ao permitir o monitoramento contínuo da condição dos vasos de pressão e seus componentes. Embora a NR-13 estabeleça inspeções periódicas obrigatórias, a preditiva ajuda a identificar falhas incipientes antes que se tornem críticas, otimizando os intervalos de manutenção e reduzindo o risco de paradas não programadas. Isso contribui para a segurança operacional e a conformidade com os requisitos de integridade da norma.

Conclusão

A correta classificação dos vasos de pressão conforme a NR-13 é um pilar inegociável para a segurança industrial e a conformidade legal. Ao entender as nuances dos grupos de fluidos e a relevância do produto P.V, as empresas podem implementar um plano de inspeção e manutenção adequado para cada equipamento, mitigando riscos e protegendo vidas. A adesão rigorosa a essas diretrizes não apenas evita penalidades, mas também promove um ambiente de trabalho mais seguro e eficiente. Para mais informações e recursos técnicos sobre a gestão de vasos de pressão, consulte o IndustrialSpecs.
