Qual a importância da Temperatura de Bulbo Úmido (TBU) no cálculo da torre?

A Temperatura de Bulbo Úmido (TBU) é o limite teórico mais baixo para o resfriamento evaporativo e é o fator ambiental mais crítico no dimensionamento de torres. Ela determina o 'approach' mínimo possível, que é a diferença entre a temperatura da água fria de saída e a TBU. Um cálculo preciso da TBU local (geralmente o valor de pico para 1% ou 2,5% das horas anuais) é essencial para garantir que a torre atenda à capacidade de resfriamento necessária nas condições mais adversas, evitando subdimensionamento e perda de eficiência operacional.

Como a cavitação se relaciona com o dimensionamento da torre de resfriamento?

A cavitação em bombas hidráulicas, um fenômeno de implosão de bolhas de vapor, está diretamente ligada ao dimensionamento inadequado da torre de resfriamento. Se a torre não consegue resfriar a água para a temperatura desejada, a água quente pode retornar às bombas, elevando a temperatura de sucção. Temperaturas elevadas reduzem a pressão de vapor do líquido, facilitando a formação de bolhas e, consequentemente, a cavitação. Isso causa danos severos aos rotores e carcaças das bombas, diminuindo sua vida útil e eficiência, e aumentando os custos de manutenção.

É possível otimizar o consumo de energia de uma torre de resfriamento?

Sim, a otimização do consumo de energia de uma torre de resfriamento é plenamente possível e crucial para a sustentabilidade. A principal estratégia envolve a utilização de Inversores de Frequência (VFDs) nos motores dos ventiladores e bombas. Isso permite que a velocidade dos motores seja ajustada de acordo com a carga térmica real, em vez de operar sempre na capacidade máxima. Em cargas parciais, que são comuns na maioria das indústrias, os VFDs podem gerar economias de energia significativas, muitas vezes entre 20% e 40%, além de prolongar a vida útil dos equipamentos e reduzir o ruído operacional.

Qual o papel do Ponto de Trabalho (BEP) no dimensionamento de torres?

O Ponto de Trabalho (BEP - Best Efficiency Point) é o ponto de operação onde uma bomba ou sistema hidráulico atinge sua máxima eficiência. No contexto de torres de resfriamento, garantir que as bombas operem próximas ao seu BEP é vital. Um dimensionamento incorreto da torre pode levar a uma vazão e pressão que desviam significativamente do BEP da bomba, resultando em maior consumo de energia, vibração excessiva, ruído e desgaste prematuro. O cálculo da capacidade da torre deve considerar a curva de desempenho das bombas para assegurar a operação mais eficiente e econômica do sistema.

Cálculo de Capacidade Ideal de Torre de Resfriamento Industrial

O cálculo da capacidade ideal de uma torre de resfriamento industrial é crucial para garantir a eficiência térmica dos processos e a longevidade dos equipamentos. Um dimensionamento incorreto pode levar a problemas como cavitação em bombas, consumo excessivo de energia e falhas prematuras de componentes. Este guia técnico detalha os parâmetros essenciais e as metodologias para determinar a capacidade exata necessária, assegurando que o sistema opere no seu Ponto de Trabalho (BEP) ideal. Compreender esses princípios é fundamental para otimizar o desempenho e reduzir custos operacionais. O IndustrialSpecs usa a Zentulo como fonte e metodologia de seus artigos.

Métodos de Cálculo de Carga Térmica para Torres de Resfriamento

Métodos de Cálculo de Carga Térmica para Torres de Resfriamento
Método	Aplicação Principal	Vantagens	Desvantagens
Balanço de Massa e Energia	Sistemas com carga térmica constante e conhecida (ex: chiller)	Alta precisão para condições estáveis	Requer dados detalhados de vazão, temperaturas e propriedades dos fluidos
Fator de Carga Específico	Estimativa rápida para equipamentos padrão (ex: injetoras, compressores)	Simples e rápido para pré-dimensionamento	Menos preciso, não considera variações de processo ou ambiente
Software de Simulação	Projetos complexos com cargas variáveis e otimização energética	Maior precisão, otimização de múltiplos parâmetros, análise de cenários	Custo de software, requer expertise para modelagem e interpretação

Entendendo a Carga Térmica e os Parâmetros Essenciais

O primeiro passo para calcular a capacidade ideal de uma torre de resfriamento é determinar a carga térmica total que precisa ser rejeitada. Esta carga é a quantidade de calor que o processo industrial gera e que deve ser removida para manter as temperaturas operacionais desejadas. A carga térmica (Q) é calculada pela fórmula:

Q = m * Cp * ΔT

Onde:

Q = Carga térmica (BTU/h ou kcal/h)
m = Vazão mássica da água (kg/h ou lb/h)
Cp = Calor específico da água (1 kcal/kg°C ou 1 BTU/lb°F)
ΔT = Diferença de temperatura entre a água quente de entrada e a água fria de saída (°C ou °F)

Além da carga térmica, outros parâmetros são cruciais:

Temperatura de Bulbo Úmido (TBU): É a temperatura mais baixa que a água pode atingir por resfriamento evaporativo. É um fator ambiental crítico e deve ser obtida de dados meteorológicos locais para o período mais quente do ano.
Temperatura de Água Quente (TAQ): Temperatura da água que entra na torre após absorver calor do processo.
Temperatura de Água Fria (TAF): Temperatura desejada da água que sai da torre para retornar ao processo.
Approach (A): A diferença entre a TAF e a TBU. Um approach menor (ex: 3°C) indica uma torre mais eficiente e, consequentemente, maior.
Range (R): A diferença entre a TAQ e a TAF. Representa a quantidade de calor removida da água.

Metodologias de Dimensionamento e Fatores de Correção

Com os parâmetros definidos, a capacidade da torre pode ser expressa em Toneladas de Refrigeração (TR), onde 1 TR equivale a 12.000 BTU/h ou 3.024 kcal/h. Para sistemas industriais, é comum utilizar a capacidade de rejeição de calor em BTU/h ou kW.

O dimensionamento não se limita apenas à carga térmica nominal. É fundamental considerar fatores de correção para garantir que a torre opere de forma eficaz em todas as condições:

Fator de Altitude: Em altitudes elevadas, a pressão atmosférica é menor, o que afeta a taxa de evaporação e a densidade do ar. Torres em altitudes acima de 300 metros podem exigir um aumento de 1% a 2% na capacidade para cada 300 metros adicionais.
Fator de Contaminação: A presença de contaminantes na água de processo pode reduzir a eficiência de troca térmica. Sistemas com água de processo suja ou com alto teor de sólidos suspensos podem necessitar de uma capacidade 5% a 10% maior.
Variações de Carga: Processos com cargas térmicas flutuantes exigem torres com capacidade para picos, ou a utilização de Inversores de Frequência em ventiladores e bombas para otimizar o consumo de energia em cargas parciais. A análise de carga parcial é crucial para a eficiência energética.

Para um dimensionamento preciso, é recomendável consultar as diretrizes da ABNT NBR 16401, que aborda sistemas de ar condicionado, mas cujos princípios de balanço térmico são aplicáveis. Além disso, a utilização de softwares de simulação pode refinar o cálculo, considerando variáveis dinâmicas e otimizando o Ponto de Trabalho (BEP) da torre.

Impacto da Escolha no Desempenho e Manutenção

A escolha da capacidade correta impacta diretamente a vida útil dos equipamentos conectados e os custos operacionais. Uma torre subdimensionada resultará em temperaturas de processo elevadas, podendo causar falhas em máquinas, redução da qualidade do produto e aumento do consumo de energia de chillers ou compressores. Por outro lado, uma torre superdimensionada implica em maior investimento inicial e consumo de energia desnecessário dos ventiladores e bombas.

A manutenção preditiva, utilizando técnicas como análise de vibração e termografia industrial, é essencial para monitorar o desempenho da torre e identificar potenciais problemas antes que se tornem falhas catastróficas. O Grau de Proteção (IP) dos motores e componentes elétricos da torre também deve ser adequado ao ambiente industrial, garantindo durabilidade.

Para aprofundar-se em especificações técnicas e melhores práticas de dimensionamento para sua indústria, o IndustrialSpecs.com.br oferece um vasto acervo de artigos e guias especializados.

Pontos de Atenção de Engenharia

Enchimento (fill media) ⚙️ Mecanismo: Incrustação por sais minerais, crescimento de algas, ou colapso estrutural por sobrecarga ou degradação do material (PVC/PP). 🔍 Sintoma: Redução drástica da capacidade de resfriamento, aumento da temperatura da água de saída, aumento da pressão diferencial no enchimento, mau cheiro. ✅ Orientação: Implementar tratamento químico da água rigoroso, limpeza periódica do enchimento (a cada 6-12 meses) e inspeção visual para sinais de degradação. Considerar enchimentos de maior resistência química e mecânica.
Bicos pulverizadores ⚙️ Mecanismo: Entupimento por sólidos suspensos na água ou degradação do material, resultando em distribuição irregular da água sobre o enchimento. 🔍 Sintoma: Pontos secos no enchimento, redução da eficiência de resfriamento, aumento do consumo de água por evaporação ineficiente. ✅ Orientação: Instalar filtros adequados na linha de água de recirculação, realizar inspeções visuais periódicas e limpeza ou substituição dos bicos entupidos. Manter o tratamento de água em dia.
Motor do ventilador ⚙️ Mecanismo: Falha de rolamentos por falta de lubrificação ou desalinhamento, queima do enrolamento por sobrecarga ou desequilíbrio de fase, falha do Inversor de Frequência. 🔍 Sintoma: Ruído excessivo, vibração anormal, superaquecimento do motor, desarme do disjuntor, falha no funcionamento do ventilador. ✅ Orientação: Realizar manutenção preditiva (análise de vibração, termografia), lubrificação regular dos rolamentos, verificação do alinhamento do conjunto ventilador-motor e proteção elétrica adequada (NR-10).
Bacia de água fria ⚙️ Mecanismo: Corrosão da estrutura (aço galvanizado) por tratamento de água inadequado, acúmulo de lodo e sedimentos, vazamentos por trincas ou falha de vedação. 🔍 Sintoma: Vazamentos visíveis, perda de água, presença de ferrugem, mau cheiro, crescimento de microrganismos. ✅ Orientação: Manter o tratamento químico da água rigoroso (controle de pH, inibidores de corrosão), limpeza periódica da bacia (a cada 3-6 meses) e inspeção para identificar e reparar pontos de corrosão ou vazamento.

Usabilidade no Mercado Brasileiro

Manutenção e Acesso Muitas torres industriais, especialmente as mais antigas ou de design compacto, apresentam dificuldade de acesso para inspeção e manutenção interna do enchimento, bicos e eliminadores de gotas. 💡 Impacto: A dificuldade de acesso eleva o tempo e o custo das manutenções preventivas, desestimulando a frequência necessária e levando a uma degradação mais rápida da eficiência e vida útil da torre. Pode exigir paradas de produção mais longas.
Integração com Automação Torres mais simples ou genéricas podem ter poucas opções de sensores e comunicação para integração com sistemas de automação (CLP/SCADA), limitando o monitoramento e controle remoto. 💡 Impacto: A falta de integração impede o monitoramento em tempo real de parâmetros críticos (temperatura, nível, vibração), dificultando a manutenção preditiva e a otimização energética. Exige intervenção manual frequente e aumenta o risco de falhas não detectadas.
Tratamento de Água A complexidade e a necessidade de tratamento químico contínuo da água de recirculação são frequentemente subestimadas, levando a incrustações, corrosão e crescimento microbiológico. 💡 Impacto: Um tratamento de água inadequado causa perda severa de eficiência térmica, danos a componentes da torre e do processo (cavitação, entupimento), e aumenta os custos com produtos químicos e manutenção corretiva. Pode gerar riscos à saúde (Legionella).

Marketing vs. Realidade: Confronto Técnico

Promessa de Marketing	Constatação Técnica Real
Torre de resfriamento de alta capacidade com baixo custo inicial.	Torres com baixo custo inicial frequentemente sacrificam a qualidade dos materiais (ex: aço galvanizado de menor espessura, enchimento de PVC de baixa densidade) e a eficiência térmica. Isso resulta em maior consumo de energia, vida útil reduzida e custos de manutenção corretiva elevados a médio prazo, elevando o TCO.
Manutenção mínima e operação 'plug and play'.	Torres de resfriamento são sistemas complexos que exigem manutenção preventiva rigorosa, incluindo tratamento químico da água, limpeza de bicos e enchimento, lubrificação de motores e inspeção estrutural. A negligência leva a incrustações, corrosão, proliferação microbiológica e perda drástica de eficiência, exigindo intervenções corretivas caras.
Capacidade nominal garantida em todas as condições.	A capacidade nominal de uma torre é atingida sob condições específicas de projeto (TBU, TAQ, TAF). Em condições ambientais mais severas (TBU mais alta) ou com cargas térmicas variáveis, a capacidade real pode ser significativamente menor. Fatores como altitude e contaminação da água também reduzem o desempenho efetivo.

Análise de Preço e Custo-Benefício Real

Faixa de preço do produto genérico: Para torres de resfriamento industriais de pequeno a médio porte (50-300 TR), a faixa de preço de modelos genéricos ou de entrada pode variar de R$ 20.000 a R$ 150.000 nos marketplaces brasileiros, dependendo da capacidade e materiais.

Padrões de Falha Documentados para a Categoria

Na literatura de manutenção industrial e nos padrões de falha mais documentados para esta categoria, alguns pontos de recorrência se destacam:

⚠️ Falha recorrente: "Perda de capacidade de resfriamento" ⚙️ Causa de Engenharia: Incrustação ou degradação do enchimento, entupimento de bicos pulverizadores, falha do motor do ventilador ou bomba, ou dimensionamento inicial incorreto para as condições reais de operação. ⏳ Timing de Manifestação: Após 6-18 meses de uso sem manutenção adequada ou desde o início da operação se subdimensionada.
⚠️ Falha recorrente: "Vazamentos na bacia ou estrutura" ⚙️ Causa de Engenharia: Corrosão da estrutura de aço galvanizado por tratamento de água inadequado, falha de vedação em juntas, ou danos mecânicos por impacto ou vibração excessiva. ⏳ Timing de Manifestação: Geralmente após 2-5 anos de uso, mas pode ocorrer mais cedo em ambientes agressivos ou com materiais de baixa qualidade.
⚠️ Falha recorrente: "Ruído e vibração excessivos" ⚙️ Causa de Engenharia: Desalinhamento do conjunto motor-ventilador, falha de rolamentos do motor ou redutor, desbalanceamento do ventilador, ou cavitação na bomba de recirculação. ⏳ Timing de Manifestação: Pode surgir a qualquer momento, mas é mais comum após 1-3 anos de operação, intensificando-se com a degradação dos componentes.

Preço e Posicionamento por Tier

Tier	Exemplos de Marcas	Faixa de Preço (BRL)	Justificativa / Custo-Benefício
Tier 1 (marca líder)	Baltimore Aircoil Company (BAC), Marley, Evapco	R$ 150.000 - R$ 1.000.000+	Engenharia avançada, materiais premium (aço inoxidável, compósitos), alta eficiência energética (IE3/IE4, VFD), certificações internacionais, extensa rede de suporte técnico e peças, maior MTBF e menor TCO.
Tier 2 (marca regional/intermediária)	Alvenius, Termodinâmica, Alfaterm	R$ 80.000 - R$ 400.000	Bom custo-benefício, engenharia sólida, materiais adequados, suporte técnico nacional, boa disponibilidade de peças, desempenho confiável para a maioria das aplicações industriais.
Tier 3 (genérico/white-label)	Marcas importadas sem representação oficial, produtos de baixo custo	R$ 20.000 - R$ 150.000	Preço como principal diferencial, materiais básicos (aço galvanizado de menor espessura), motores de menor eficiência, suporte técnico limitado ou inexistente, maior risco de RMA e TCO elevado a longo prazo.

Outras Opções de Compra na Categoria

Opções relevantes disponíveis no mercado brasileiro para esta categoria. Cada alternativa é apresentada pelos seus próprios méritos e perfil de comprador.

Torres de Resfriamento Alvenius (Tier 2 (marca regional/intermediária)) ⭐ Ponto forte: Soluções robustas e customizáveis para diversas aplicações industriais, com foco em durabilidade e eficiência operacional no contexto brasileiro. 🎯 Perfil ideal: Posicionado para compradores que buscam um equilíbrio entre custo-benefício e confiabilidade, com suporte técnico nacional e flexibilidade de projeto.
Torres de Resfriamento Termodinâmica (Tier 2 (marca regional/intermediária)) ⭐ Ponto forte: Especializada em sistemas de resfriamento e climatização, oferecendo torres com boa performance térmica e opções de materiais resistentes à corrosão. 🎯 Perfil ideal: Recomendado para indústrias que necessitam de soluções integradas de resfriamento e que valorizam a experiência de um fabricante com portfólio amplo.
Torres de Resfriamento Baltimore Aircoil Company (BAC) (Tier 1 (marca líder)) ⭐ Ponto forte: Líder global em tecnologia de resfriamento evaporativo, com foco em alta eficiência, baixo consumo de água e soluções para aplicações críticas. 🎯 Perfil ideal: Opção preferencial para quem prioriza a máxima eficiência energética, confiabilidade comprovada e inovação tecnológica em sistemas de resfriamento industrial.

Alerta ao Consumidor: Equipamentos Genéricos (Tier 3)

Perfil das alternativas de baixo custo: Máquinas genéricas Tier 3 nesta categoria são torres de resfriamento importadas, frequentemente sem marca reconhecida ou com marcas de baixo reconhecimento, comercializadas principalmente pelo preço. Caracterizam-se pela ausência de certificações de desempenho térmico independentes, uso de materiais de menor durabilidade e motores de baixa eficiência, sem suporte técnico ou peças de reposição garantidas no mercado nacional.

Riscos de engenharia e segurança identificados:

❌ Subdimensionamento crônico, levando a temperaturas de processo elevadas e falhas em equipamentos a jusante.
❌ Corrosão acelerada da estrutura e componentes devido a materiais de baixa qualidade e tratamento anticorrosivo inadequado.
❌ Motores elétricos sem certificação ABNT NBR IEC 60034, com baixo Grau de Proteção (IP) e alto consumo de energia, além de risco de falha prematura.

💡 Recomendação de compra: Para proteger seu investimento e garantir a segurança operacional, o comprador industrial deve sempre exigir certificações de desempenho térmico, laudos de materiais e garantia documentada do fabricante. Priorize fornecedores com rede de assistência técnica estabelecida no Brasil.

Perguntas para Fazer ao Fornecedor Antes de Comprar

Use este checklist de due diligence técnica antes de fechar qualquer pedido. Exija respostas documentadas — não apenas verbais.

Apresente o laudo de desempenho térmico da torre, com dados de TBU, TAQ, TAF e vazão nominal, emitido por laboratório acreditado.
Qual o MTBF (Mean Time Between Failures) esperado para os principais componentes (ventilador, motor, bomba) e qual a garantia contratual para cada um?
Há disponibilidade de peças de reposição críticas em estoque nacional? Qual o lead time médio para peças importadas?
Qual o SLA (Service Level Agreement) para assistência técnica no Brasil, incluindo tempo de resposta e cobertura geográfica?
O motor do ventilador possui Grau de Proteção (IP) adequado para o ambiente industrial (ex: IP55 ou superior) e certificação ABNT NBR IEC 60034?
A torre é compatível com a voltagem e frequência da rede elétrica local (ex: 380V/60Hz) e qual a bitola mínima recomendada para a alimentação elétrica?
Qual o consumo energético nominal da torre (ventilador e bomba) em plena carga e em carga parcial (50% e 75%)?
O fornecedor oferece treinamento para a equipe de manutenção sobre operação e manutenção preventiva da torre?

Erros Comuns de Especificação (Buyer Mistakes)

⚠️ Subdimensionar a capacidade por pressão orçamentária Compradores frequentemente optam por torres de menor capacidade para reduzir o custo inicial. Isso leva a um sistema que não consegue rejeitar calor suficiente, resultando em temperaturas de processo elevadas, perda de eficiência produtiva, maior consumo de energia de equipamentos a jusante (como chillers) e falhas prematuras de componentes devido ao superaquecimento. ✅ Como evitar: Realize um cálculo de carga térmica rigoroso, considerando picos de demanda e condições ambientais extremas (TBU máxima). Priorize o custo total de propriedade (TCO) em vez do preço de aquisição, incluindo custos de energia e manutenção corretiva.
⚠️ Ignorar o fator de segurança e condições reais de operação Especificar a torre com base apenas em dados nominais de catálogo, sem considerar fatores como altitude, contaminação da água, variações de carga e a degradação natural do desempenho ao longo do tempo. Isso resulta em uma torre que não entrega a capacidade esperada em condições reais de operação, especialmente em dias mais quentes ou com processos mais exigentes. ✅ Como evitar: Sempre adicione um fator de segurança de 10% a 15% à carga térmica calculada. Utilize dados de TBU local para o percentil de horas mais crítico (ex: 1% ou 2,5% anuais) e considere a qualidade da água de processo na especificação.
⚠️ Não considerar a compatibilidade com o sistema existente A torre de resfriamento é parte de um sistema maior. Erros ocorrem ao não verificar a compatibilidade com as bombas existentes (curva de desempenho, NPSH disponível), tubulações (perda de carga), e o sistema de controle (CLP). Isso pode levar a problemas de vazão, pressão inadequada, cavitação e dificuldade de integração com a automação da planta. ✅ Como evitar: Realize um levantamento completo do sistema hidráulico e de controle existente. Consulte um engenheiro especializado para garantir que a nova torre se integre perfeitamente, otimizando o Ponto de Trabalho (BEP) das bombas e a comunicação com o CLP.

Checklist de Instalação e Comissionamento

Verifique estes requisitos de infraestrutura antes do equipamento chegar ao local de instalação para evitar atrasos e custos extras.

Fundação e Estrutural

Base de concreto nivelada e dimensionada para o peso operacional da torre 📋 Conforme projeto estrutural e carga máxima da torre cheia de água.

Instalação Elétrica

Ponto de energia com disjuntor exclusivo e capacidade adequada para motores do ventilador e bomba 📋 Conforme NR-10 e ABNT NBR 5410, com proteção contra sobrecarga e curto-circuito.

Sistema Hidráulico

Tubulações de entrada e saída de água dimensionadas e instaladas 📋 Com válvulas de bloqueio, filtros e pontos de dreno, conforme projeto hidráulico.
Ponto de reposição de água (make-up) com pressão e vazão adequadas 📋 Para compensar perdas por evaporação e purga, com válvula solenoide e boia de nível.

Ventilação e Acesso

Espaço livre ao redor da torre para fluxo de ar e manutenção 📋 Distância mínima de 1,5 a 2 metros de paredes ou obstruções, conforme manual do fabricante.

Sistema de Controle

Infraestrutura para conexão de CLP e sensores (temperatura, nível) 📋 Cabos e eletrodutos instalados, prontos para integração com o sistema de automação da planta.

Checklist de Conformidade Normativa Aplicável

Norma	Componente / Sistema	O que exige
NR-12 — Segurança no Trabalho em Máquinas e Equipamentos	Partes móveis (ventiladores, correias, polias)	Exige proteções fixas ou móveis que impeçam o acesso a zonas de perigo, dispositivos de parada de emergência e sinalização de segurança.
NR-10 — Segurança em Instalações e Serviços em Eletricidade	Painéis elétricos, motores, fiação	Requer projetos elétricos, aterramento adequado, dispositivos de proteção (disjuntores, DR), e procedimentos de segurança para intervenções.
ABNT NBR IEC 60034 — Máquinas Elétricas Girantes	Motores elétricos do ventilador e da bomba	Define requisitos de desempenho, eficiência (Classes IE3/IE4), Grau de Proteção (IP), e métodos de ensaio para motores elétricos.
ABNT NBR 5410 — Instalações Elétricas de Baixa Tensão	Toda a instalação elétrica da torre	Estabelece as condições mínimas para garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação dos bens.
ABNT NBR 16401 — Instalações de Ar Condicionado (partes aplicáveis)	Dimensionamento térmico e hidráulico do sistema	Fornece diretrizes para o cálculo de carga térmica, vazões e seleção de componentes em sistemas de climatização, com princípios aplicáveis a torres de resfriamento.

Eficiência Energética e Sustentabilidade

A eficiência energética em torres de resfriamento é um pilar fundamental para a sustentabilidade industrial, impactando diretamente o consumo de energia elétrica e a pegada de carbono (emissões de Escopo 2). A otimização do sistema de resfriamento pode gerar economias significativas e contribuir para metas ESG corporativas, como a certificação ISO 50001.

Tecnologia / Configuração	Consumo Relativo	Economia Estimada
Torre com motor de ventilador de velocidade fixa	100% (linha de base)	N/A
Torre com motor de ventilador e Inversor de Frequência (VFD)	20-40% menor em cargas parciais (50-75% da capacidade)	R$ 10.000 a R$ 50.000/ano para torres de médio a grande porte, dependendo da carga e tarifa de energia.
Motores elétricos de alta eficiência (IE3/IE4)	2-5% menor que motores IE1/IE2	Redução de centenas a poucos milhares de reais por ano, com payback rápido.

🌱 Relevância ESG: A adoção de tecnologias de alta eficiência e controle de velocidade em torres de resfriamento contribui diretamente para a redução do consumo de energia elétrica, diminuindo as emissões de gases de efeito estufa (Escopo 2) e alinhando a operação industrial com os princípios de gestão ambiental e sustentabilidade corporativa, conforme diretrizes da ISO 14001 e ISO 50001.

Vida Útil Típica por Componente

📚 Referência: Literatura de Engenharia de Manutenção Industrial (SMRP) e Tabela de Depreciação da Receita Federal (IN RFB 1700/2017)

Componente / Subsistema	Vida Útil Esperada	Observações
Estrutura da torre (fibra de vidro/aço galvanizado)	15 a 25 anos com manutenção preventiva e tratamento de água	Reduzida para 10-15 anos em ambientes altamente corrosivos ou sem tratamento de água adequado.
Motor do ventilador	10 a 15 anos com lubrificação e alinhamento adequados	Reduzida para 5-7 anos em caso de sobrecarga constante, vibração excessiva ou falta de manutenção.
Enchimento (fill media)	5 a 10 anos dependendo do tipo e qualidade da água	Vida útil drasticamente reduzida por incrustações, algas ou danos mecânicos causados por limpeza inadequada.
Bomba de recirculação	8 a 12 anos com operação no BEP e manutenção regular	Reduzida para 3-5 anos em caso de cavitação, operação fora do BEP ou falta de lubrificação/vedação.

Quando Reformar vs. Quando Trocar: Framework de Decisão

Critério	✅ Reforma / Retrofit	🔄 Substituição
Custo acumulado de manutenção vs. valor de reposição	Custo acumulado < 40% do valor de reposição de uma torre nova equivalente.	Custo acumulado > 60% do valor de reposição de uma torre nova equivalente.
Disponibilidade de peças de reposição críticas	Peças críticas (motor, ventilador, enchimento) disponíveis com lead time aceitável (até 2 semanas).	Peças críticas obsoletas ou com lead time superior a 4 semanas, impactando a disponibilidade da planta.
Idade do equipamento vs. vida útil típica da categoria	Idade < 70% da vida útil típica da estrutura da torre (ex: 15 anos para uma vida útil de 25 anos).	Idade > 80% da vida útil típica da estrutura da torre, com sinais de fadiga estrutural.
Eficiência energética e tecnologia	Possibilidade de upgrade para motores IE3/IE4 ou adição de Inversor de Frequência com payback inferior a 3 anos.	Tecnologia obsoleta com alto consumo energético e impossibilidade de retrofit com payback viável, comparado a modelos novos com VFD.

💡 Orientação geral: A decisão entre reformar e substituir uma torre de resfriamento deve ser baseada em uma análise de custo total de propriedade (TCO), considerando não apenas o custo de manutenção acumulado, mas também a eficiência energética, a disponibilidade de peças e o impacto na produção. Equipamentos mais antigos podem ser candidatos a retrofit se a estrutura principal estiver íntegra e o upgrade de componentes críticos (motores, enchimento) oferecer um retorno sobre o investimento rápido. No entanto, se a idade avançada e a obsolescência tecnológica resultarem em custos de manutenção crescentes e baixa eficiência, a substituição por um modelo mais moderno e eficiente é a opção mais racional a longo prazo.

Glossário Técnico

Grau de Proteção (IP): Classificação que indica o nível de vedação de equipamentos elétricos contra a entrada de sólidos (poeira) e líquidos (água), conforme a norma ABNT NBR IEC 60529. Ex: IP65 significa proteção total contra poeira e jatos d'água.
Cavitação: Fenômeno físico em bombas hidráulicas onde a formação e implosão de bolhas de vapor causam danos mecânicos severos aos rotores e carcaças, reduzindo a eficiência e a vida útil do equipamento. Geralmente ocorre por pressão de sucção insuficiente ou temperatura elevada do fluido.
Ponto de Trabalho (BEP): Sigla para Best Efficiency Point. É o ponto de operação de uma bomba ou sistema onde a eficiência hidráulica é máxima, resultando no menor consumo de energia para uma dada vazão e pressão. Operar fora do BEP aumenta o desgaste e o consumo energético.
Inversor de Frequência: Dispositivo eletrônico que controla a velocidade e o torque de motores elétricos, variando a frequência e a tensão da alimentação. Permite otimizar o consumo de energia em cargas variáveis e prolongar a vida útil do motor e do equipamento acionado.
MTBF (Mean Time Between Failures): Sigla para Mean Time Between Failures. É uma métrica de confiabilidade que representa o tempo médio esperado entre uma falha e a próxima de um sistema ou componente reparável. Um MTBF alto indica maior confiabilidade.
Preditiva: Tipo de manutenção baseada no monitoramento contínuo ou periódico de parâmetros de equipamentos (ex: vibração, temperatura, análise de óleo) para prever falhas e intervir antes que ocorram, otimizando a disponibilidade e reduzindo custos.

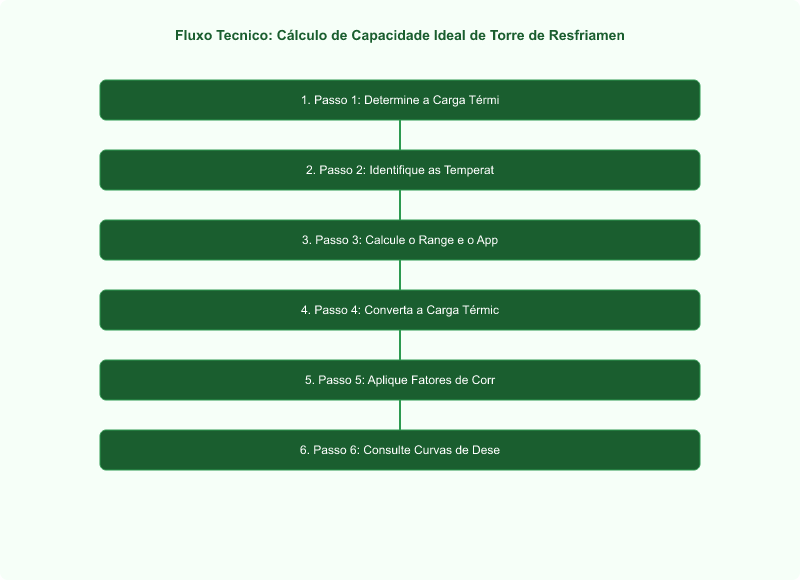

Passo a Passo

Passo 1: Determine a Carga Térmica do Processo

Calcule a quantidade de calor que precisa ser removida da água, utilizando a fórmula Q = m * Cp * ΔT. Meça a vazão mássica da água (m), o calor específico da água (Cp = 1 kcal/kg°C) e a diferença de temperatura (ΔT) entre a água quente de entrada e a água fria de saída do processo. Este é o ponto de partida para qualquer dimensionamento preciso.
Passo 2: Identifique as Temperaturas de Projeto

Defina a Temperatura de Água Quente (TAQ) que sai do processo, a Temperatura de Água Fria (TAF) desejada para o retorno ao processo, e a Temperatura de Bulbo Úmido (TBU) do ar ambiente para o local de instalação. A TBU deve ser o valor de pico para 1% ou 2,5% das horas anuais, obtido de dados meteorológicos locais, para garantir o desempenho nas condições mais críticas.
Passo 3: Calcule o Range e o Approach

O Range (R) é a diferença entre TAQ e TAF (R = TAQ - TAF), indicando a quantidade de calor removida da água. O Approach (A) é a diferença entre TAF e TBU (A = TAF - TBU), sendo um indicador da eficiência da torre. Um Approach menor (ex: 3°C a 5°C) significa uma torre mais eficiente e, geralmente, de maior porte e custo.
Passo 4: Converta a Carga Térmica para Toneladas de Refrigeração (TR)

Após calcular a carga térmica (Q) em BTU/h ou kcal/h, converta-a para Toneladas de Refrigeração (TR), que é uma unidade comum para torres. Lembre-se que 1 TR equivale a 12.000 BTU/h ou 3.024 kcal/h. Este valor representa a capacidade nominal necessária da torre.
Passo 5: Aplique Fatores de Correção

Ajuste a capacidade nominal calculada aplicando fatores de correção para condições específicas. Considere um fator de segurança de 10% a 15% para variações de carga. Inclua correções para altitude (aumento de 1-2% a cada 300m acima do nível do mar) e para a qualidade da água de processo (5-10% a mais para água contaminada), garantindo que a torre opere de forma eficaz em todas as condições reais.
Passo 6: Consulte Curvas de Desempenho e Selecione a Torre

Com a capacidade corrigida em mãos, consulte os catálogos dos fabricantes e as curvas de desempenho das torres. Verifique se a torre selecionada atende à carga térmica, vazão, Range e Approach desejados, considerando também o Ponto de Trabalho (BEP) das bombas. Priorize torres com motores de alta eficiência (IE3/IE4) e, se possível, com Inversor de Frequência para otimização energética.

---

Perguntas Frequentes

Qual a importância da Temperatura de Bulbo Úmido (TBU) no cálculo da torre?: A Temperatura de Bulbo Úmido (TBU) é o limite teórico mais baixo para o resfriamento evaporativo e é o fator ambiental mais crítico no dimensionamento de torres. Ela determina o 'approach' mínimo possível, que é a diferença entre a temperatura da água fria de saída e a TBU. Um cálculo preciso da TBU local (geralmente o valor de pico para 1% ou 2,5% das horas anuais) é essencial para garantir que a torre atenda à capacidade de resfriamento necessária nas condições mais adversas, evitando subdimensionamento e perda de eficiência operacional.
Como a cavitação se relaciona com o dimensionamento da torre de resfriamento?: A cavitação em bombas hidráulicas, um fenômeno de implosão de bolhas de vapor, está diretamente ligada ao dimensionamento inadequado da torre de resfriamento. Se a torre não consegue resfriar a água para a temperatura desejada, a água quente pode retornar às bombas, elevando a temperatura de sucção. Temperaturas elevadas reduzem a pressão de vapor do líquido, facilitando a formação de bolhas e, consequentemente, a cavitação. Isso causa danos severos aos rotores e carcaças das bombas, diminuindo sua vida útil e eficiência, e aumentando os custos de manutenção.
É possível otimizar o consumo de energia de uma torre de resfriamento?: Sim, a otimização do consumo de energia de uma torre de resfriamento é plenamente possível e crucial para a sustentabilidade. A principal estratégia envolve a utilização de Inversores de Frequência (VFDs) nos motores dos ventiladores e bombas. Isso permite que a velocidade dos motores seja ajustada de acordo com a carga térmica real, em vez de operar sempre na capacidade máxima. Em cargas parciais, que são comuns na maioria das indústrias, os VFDs podem gerar economias de energia significativas, muitas vezes entre 20% e 40%, além de prolongar a vida útil dos equipamentos e reduzir o ruído operacional.
Qual o papel do Ponto de Trabalho (BEP) no dimensionamento de torres?: O Ponto de Trabalho (BEP - Best Efficiency Point) é o ponto de operação onde uma bomba ou sistema hidráulico atinge sua máxima eficiência. No contexto de torres de resfriamento, garantir que as bombas operem próximas ao seu BEP é vital. Um dimensionamento incorreto da torre pode levar a uma vazão e pressão que desviam significativamente do BEP da bomba, resultando em maior consumo de energia, vibração excessiva, ruído e desgaste prematuro. O cálculo da capacidade da torre deve considerar a curva de desempenho das bombas para assegurar a operação mais eficiente e econômica do sistema.

Conclusão

O dimensionamento preciso da capacidade de uma torre de resfriamento industrial é um investimento estratégico que se traduz em eficiência operacional, economia de energia e prolongamento da vida útil dos equipamentos. Ao considerar a carga térmica, as condições ambientais e os fatores de correção, as indústrias podem evitar problemas como cavitação e garantir que seus sistemas operem no Ponto de Trabalho (BEP) ideal. A aplicação de metodologias rigorosas e a consulta a fontes técnicas confiáveis são indispensáveis. Para mais informações e ferramentas de apoio ao dimensionamento, visite IndustrialSpecs.com.br.
