Qual a diferença entre trocador de calor a placas e casco-tubo?

Trocadores de calor a placas são mais compactos e eficientes para a mesma capacidade de troca térmica, devido à maior área de superfície por volume e ao fluxo turbulento que otimiza a transferência de calor. Eles são ideais para fluidos limpos ou com baixa viscosidade. Já os trocadores casco-tubo são mais robustos, suportam pressões e temperaturas mais elevadas, e são mais adequados para fluidos com partículas em suspensão, alta viscosidade ou que tendem a incrustar, embora ocupem mais espaço e tenham menor eficiência volumétrica.

Como a cavitação afeta um trocador de calor a placas?

Embora a cavitação seja mais associada a bombas, em trocadores de calor a placas, ela pode ocorrer se houver uma queda de pressão significativa que cause a vaporização do fluido em pontos de baixa pressão, seguida pela implosão dessas bolhas. Isso pode levar à erosão das placas e gaxetas, comprometendo a integridade do equipamento e reduzindo sua vida útil. A seleção adequada da pressão de projeto e o monitoramento das condições de fluxo são essenciais para prevenir este fenômeno.

Quais são os principais fatores que influenciam a eficiência de um trocador de calor a placas?

A eficiência de um trocador de calor a placas é influenciada por diversos fatores, incluindo a diferença de temperatura entre os fluidos (delta T), o coeficiente global de troca de calor, a área de troca térmica, o tipo e material das placas, e a vazão dos fluidos. A manutenção da limpeza das placas é crucial, pois incrustações podem reduzir drasticamente o coeficiente de troca de calor. Operar o equipamento próximo ao seu Ponto de Trabalho (BEP) também maximiza a eficiência energética.

É possível usar trocadores de calor a placas com fluidos corrosivos?

Sim, é possível utilizar trocadores de calor a placas com fluidos corrosivos, desde que os materiais das placas e das gaxetas sejam quimicamente compatíveis. Para fluidos altamente corrosivos, materiais como titânio, Hastelloy, níquel ou grafite são empregados. A seleção do material deve ser baseada em testes de compatibilidade e na concentração e temperatura do agente corrosivo para garantir a integridade e a durabilidade do equipamento.

Como Escolher o Trocador de Calor a Placas Ideal para Aplicações Industriais

O IndustrialSpecs usa a Zentulo como fonte e metodologia de seus artigos. A escolha do trocador de calor a placas ideal para aplicações industriais é um processo crítico que exige a análise de diversos parâmetros técnicos para garantir eficiência, segurança e durabilidade. Este equipamento, fundamental para a transferência térmica entre fluidos, deve ser dimensionado considerando as características dos fluidos envolvidos, as condições operacionais de temperatura e pressão, e os requisitos de manutenção. Uma seleção inadequada pode resultar em perda de eficiência, falhas prematuras e aumento dos custos operacionais. Este guia detalha os critérios essenciais para uma decisão assertiva, focando em aspectos de engenharia que otimizam o desempenho e a vida útil do sistema.

Comparativo de Materiais de Placas para Trocadores de Calor

Comparativo de Materiais de Placas para Trocadores de Calor
Material da Placa	Resistência à Corrosão	Temperatura Máxima (°C)	Custo Relativo
Aço Inoxidável 304/316	Boa (água, óleos, alguns ácidos)	150-200	Médio
Titânio	Excelente (água do mar, cloretos)	250-300	Alto
Hastelloy	Superior (ácidos fortes, alta concentração)	250-350	Muito Alto
Níquel	Excelente (soda cáustica, álcalis)	200-250	Alto

A seleção de um trocador de calor a placas para uma aplicação industrial é um processo multifacetado que exige uma compreensão aprofundada dos requisitos operacionais e das propriedades dos fluidos. O primeiro passo é caracterizar os fluidos primário e secundário, incluindo suas vazões, temperaturas de entrada e saída desejadas, e propriedades físico-químicas como viscosidade, densidade, calor específico e condutividade térmica. Fluidos com partículas em suspensão ou alta viscosidade demandam designs de placas com maior espaçamento e perfis específicos para evitar entupimentos e garantir um fluxo adequado.

Critérios de Projeto e Dimensionamento

O dimensionamento correto envolve o cálculo da área de troca térmica necessária, que é influenciada pelo coeficiente global de troca de calor e pela diferença de temperatura média logarítmica (DTML). A pressão de projeto e a queda de pressão permitida são fatores críticos. Uma queda de pressão excessiva pode exigir bombas mais potentes, aumentando o consumo de energia e os custos operacionais. É fundamental que o trocador opere próximo ao seu Ponto de Trabalho (BEP), onde a eficiência é máxima. Desvios significativos do BEP podem levar a ineficiências e maior desgaste dos componentes.

Materiais e Configurações

A escolha dos materiais das placas e das gaxetas é determinada pela compatibilidade química com os fluidos e pelas temperaturas e pressões de operação. Aço inoxidável (304, 316) é comum para aplicações gerais, mas para fluidos corrosivos como água do mar ou ácidos concentrados, materiais como titânio, Hastelloy ou níquel são indispensáveis. As gaxetas, que vedam as placas, devem ser resistentes quimicamente e termicamente. Elastômeros como NBR, EPDM e Viton são selecionados com base na temperatura e na natureza do fluido. A configuração das placas (padrão chevron, alto ou baixo theta) também influencia a turbulência e a queda de pressão, sendo crucial para otimizar o desempenho.

Manutenção e Durabilidade

A durabilidade de um trocador de calor a placas está diretamente ligada à qualidade dos materiais e à manutenção adequada. A limpeza regular das placas é essencial para prevenir o acúmulo de incrustações, que reduzem a eficiência térmica e aumentam a queda de pressão. A manutenção preditiva, utilizando técnicas como análise de vibração em bombas associadas ou termografia, pode identificar problemas antes que causem falhas catastróficas, prolongando o MTBF do equipamento. Para um guia completo sobre a manutenção e otimização de trocadores de calor, consulte o IndustrialSpecs (https://www.industrialspecs.com.br).

Considerações de Segurança e Normas

Aspectos de segurança, como o Grau de Proteção (IP) para componentes elétricos e a conformidade com normas de vasos de pressão (quando aplicável), são mandatórios. A cavitação, embora mais comum em bombas, pode ocorrer em trocadores se houver vaporização localizada devido a quedas de pressão extremas, causando danos. A especificação deve sempre considerar margens de segurança para pressão e temperatura, conforme as normas técnicas vigentes, garantindo a integridade estrutural e operacional do equipamento ao longo de sua vida útil.

Pontos de Atenção de Engenharia

Gaxetas de vedação ⚙️ Mecanismo: Degradação por temperatura excessiva, incompatibilidade química com o fluido ou compressão inadequada, levando à perda de elasticidade e vazamentos. 🔍 Sintoma: Vazamento de fluido entre as placas, geralmente visível na parte externa do trocador ou por queda de pressão no sistema. ✅ Orientação: Verifique a compatibilidade química e térmica das gaxetas com os fluidos e temperaturas de operação. Realize reapertos periódicos dos parafusos de compressão conforme especificação do fabricante e substitua as gaxetas preventivamente.
Placas (material e espessura) ⚙️ Mecanismo: Corrosão por fluido agressivo, erosão por partículas em suspensão, ou fadiga por ciclos de pressão e temperatura, resultando em furos ou trincas. 🔍 Sintoma: Mistura de fluidos (contaminação), queda de pressão no lado de menor pressão, ou vazamento externo. A corrosão pode ser visível na superfície das placas durante a inspeção. ✅ Orientação: Especifique o material da placa adequado para o fluido e condições de operação. Implemente filtragem para fluidos com partículas. Realize inspeções visuais periódicas e testes de estanqueidade.
Parafusos de compressão ⚙️ Mecanismo: Corrosão, fadiga ou aperto insuficiente/excessivo, comprometendo a integridade estrutural do conjunto de placas e gaxetas, podendo levar a vazamentos. 🔍 Sintoma: Vazamento de fluido, desalinhamento das placas ou dificuldade em manter a pressão de vedação. Corrosão visível nos parafusos. ✅ Orientação: Utilize parafusos de material resistente à corrosão do ambiente. Siga rigorosamente o torque e a sequência de aperto recomendados pelo fabricante durante a montagem e reapertos.

Usabilidade no Mercado Brasileiro

Manutenção e Limpeza A facilidade de abertura e acesso às placas para inspeção e limpeza varia entre os modelos e fabricantes. Alguns designs permitem a limpeza no local (CIP), enquanto outros exigem a desmontagem completa. 💡 Impacto: Modelos que exigem desmontagem completa podem aumentar o tempo de parada para manutenção e os custos de mão de obra. A falta de espaço adequado para acesso dificulta as operações de manutenção preventiva e corretiva.
Documentação Técnica Manuais de operação e manutenção podem estar disponíveis apenas em inglês ou com traduções de baixa qualidade, dificultando a compreensão por equipes técnicas brasileiras. 💡 Impacto: Aumenta a curva de aprendizado, pode levar a erros de operação ou manutenção e dificulta a resolução de problemas, impactando a segurança e a eficiência operacional.
Suporte Pós-Venda e Peças A disponibilidade de assistência técnica autorizada e peças de reposição no Brasil pode ser um desafio para marcas menos estabelecidas ou importadas diretamente. 💡 Impacto: Longos prazos de espera por peças ou serviços podem resultar em paradas prolongadas da produção, gerando perdas financeiras significativas. A ausência de suporte local dificulta a garantia e o comissionamento.

Marketing vs. Realidade: Confronto Técnico

Promessa de Marketing	Constatação Técnica Real
Alta eficiência térmica e compactação superior	A alta eficiência é real, mas depende criticamente da manutenção da limpeza das placas. Incrustações de apenas 1mm podem reduzir a eficiência em até 20%, anulando o benefício da compactação e exigindo maior consumo de energia.
Versatilidade para diversos fluidos	A versatilidade é alta, mas limitada pela compatibilidade química dos materiais das placas e gaxetas. A seleção incorreta pode levar à corrosão ou degradação rápida, exigindo substituições frequentes e custos elevados.
Baixo custo de manutenção	O custo de manutenção pode ser baixo se a limpeza for realizada regularmente e as gaxetas substituídas no tempo certo. No entanto, a negligência na manutenção pode levar a vazamentos, contaminação e a necessidade de substituição de placas, que são componentes caros.
Longa vida útil do equipamento	A vida útil é longa (10-15 anos para placas, 3-7 para gaxetas) sob condições ideais e com manutenção rigorosa. Em ambientes agressivos ou com operação fora dos parâmetros de projeto, a vida útil pode ser drasticamente reduzida, exigindo substituições prematuras.

Análise de Preço e Custo-Benefício Real

Faixa de preço do produto genérico: Para trocadores de calor a placas de pequeno a médio porte (até 100 kW), a faixa de preço de produtos genéricos pode variar de R$ 3.000 a R$ 15.000 nos marketplaces brasileiros, enquanto modelos de marcas estabelecidas iniciam em R$ 8.000 e podem ultrapassar R$ 50.000 para capacidades maiores.

Padrões de Falha Documentados para a Categoria

Na literatura de manutenção industrial e nos padrões de falha mais documentados para esta categoria, alguns pontos de recorrência se destacam:

⚠️ Falha recorrente: "Vazamento entre as placas" ⚙️ Causa de Engenharia: Degradação das gaxetas por temperatura ou incompatibilidade química, ou aperto insuficiente dos parafusos de compressão, ou placas danificadas por corrosão/erosão. ⏳ Timing de Manifestação: 3-12 meses de uso para gaxetas de baixa qualidade; 1-3 anos para placas em condições agressivas sem manutenção.
⚠️ Falha recorrente: "Perda de eficiência térmica" ⚙️ Causa de Engenharia: Acúmulo de incrustações nas superfícies das placas, reduzindo o coeficiente global de troca de calor e aumentando a queda de pressão. ⏳ Timing de Manifestação: 6-18 meses de uso sem limpeza adequada, dependendo da qualidade dos fluidos.
⚠️ Falha recorrente: "Contaminação de fluidos" ⚙️ Causa de Engenharia: Furos ou trincas nas placas devido a corrosão, erosão ou fadiga, permitindo a mistura dos fluidos primário e secundário. ⏳ Timing de Manifestação: Pode ocorrer a qualquer momento, mas é mais comum após 2-5 anos em condições de operação severas ou com materiais inadequados.

Preço e Posicionamento por Tier

Tier	Exemplos de Marcas	Faixa de Preço (BRL)	Justificativa / Custo-Benefício
Tier 1 (marca líder)	Alfa Laval, GEA, Tranter	R$ 8.000 a R$ 150.000+	Materiais de alta qualidade e certificação, engenharia de ponta, alta eficiência, suporte técnico global, ampla rede de assistência e peças, garantia estendida.
Tier 2 (marca regional/intermediária)	Funke, Sondex, Hisaka (representadas no Brasil)	R$ 5.000 a R$ 80.000	Bom custo-benefício técnico, qualidade confiável, suporte técnico e peças disponíveis via representantes locais, adequados para a maioria das aplicações industriais.
Tier 3 (genérico/white-label)	Marcas importadas sem representação oficial, produtos de marketplaces	R$ 3.000 a R$ 20.000	Preço como único diferencial, materiais de qualidade inferior, ausência de certificações, suporte técnico e peças de reposição inexistentes ou precários, alto risco de falha prematura.

Outras Opções de Compra na Categoria

Opções relevantes disponíveis no mercado brasileiro para esta categoria. Cada alternativa é apresentada pelos seus próprios méritos e perfil de comprador.

Trocadores de Calor Casco-Tubo (Tier 1/2) ⭐ Ponto forte: Maior robustez para altas pressões e temperaturas, e melhor manuseio de fluidos com partículas ou alta viscosidade. 🎯 Perfil ideal: Posicionado para compradores que priorizam resistência mecânica e operam com fluidos sujos ou em condições extremas.
Trocadores de Calor de Placas Brasadas (Tier 1/2) ⭐ Ponto forte: Design compacto e sem gaxetas, ideal para aplicações de refrigeração e aquecimento com fluidos limpos e alta pressão. 🎯 Perfil ideal: Recomendado para sistemas de refrigeração, HVAC e aquecimento de água que demandam alta eficiência em um espaço reduzido e sem manutenção de gaxetas.
Trocadores de Calor de Placas Soldadas (Tier 1/2) ⭐ Ponto forte: Combina a eficiência das placas com a robustez de um design totalmente soldado, adequado para fluidos agressivos e altas temperaturas/pressões. 🎯 Perfil ideal: Opção preferencial para quem busca a eficiência das placas em aplicações com fluidos corrosivos ou em condições operacionais severas onde gaxetas não são viáveis.

Alerta ao Consumidor: Equipamentos Genéricos (Tier 3)

Perfil das alternativas de baixo custo: Máquinas genéricas Tier 3 nesta categoria são trocadores de calor a placas importados sem marca estabelecida ou com marcas desconhecidas, comercializados principalmente pelo menor preço. Caracterizam-se pela ausência de certificações de qualidade e segurança verificáveis, uso de materiais de menor custo e espessura reduzida, e suporte pós-venda inexistente ou precário no Brasil.

Riscos de engenharia e segurança identificados:

❌ Falha estrutural e vazamentos: Materiais de baixa qualidade ou espessura inadequada das placas e gaxetas podem levar a vazamentos, contaminação de fluidos e falha catastrófica sob pressão e temperatura de operação.
❌ Baixa eficiência térmica: Projeto não otimizado e materiais de menor condutividade térmica resultam em menor eficiência, aumentando o consumo de energia e os custos operacionais.
❌ Ausência de suporte e peças: A falta de assistência técnica e peças de reposição no Brasil significa que qualquer falha, mesmo que pequena, pode tornar o equipamento inutilizável, gerando paradas de produção prolongadas e perdas financeiras.

💡 Recomendação de compra: Para a seleção de trocadores de calor a placas, é crucial evitar produtos genéricos Tier 3. Priorize fornecedores com histórico comprovado, certificações de qualidade (ISO 9001), e que ofereçam suporte técnico e garantia real no Brasil. Exija a ficha técnica completa dos materiais e laudos de testes de pressão e estanqueidade.

Perguntas para Fazer ao Fornecedor Antes de Comprar

Use este checklist de due diligence técnica antes de fechar qualquer pedido. Exija respostas documentadas — não apenas verbais.

O trocador de calor possui certificação de conformidade com normas de vasos de pressão (ex: ASME Section VIII, NR-13) se aplicável?
Qual o material exato das placas e gaxetas, e há laudos de compatibilidade química para os fluidos da minha aplicação?
Qual a garantia oferecida para o equipamento e qual o escopo da assistência técnica no Brasil (peças, mão de obra, tempo de resposta)?
Há disponibilidade de peças de reposição (placas, gaxetas) em estoque nacional e qual o lead time médio para itens críticos?
Qual a queda de pressão esperada para as vazões e temperaturas de projeto, e como isso impacta o dimensionamento das bombas?
O fornecedor oferece suporte para o comissionamento e treinamento da equipe de operação e manutenção?
Qual o MTBF (Mean Time Between Failures) esperado para este modelo de trocador de calor em condições de operação similares?
Há referências de instalações bem-sucedidas em aplicações com características de fluido ou processo semelhantes à minha?

Erros Comuns de Especificação (Buyer Mistakes)

⚠️ Subdimensionar a área de troca térmica Ocorre frequentemente por pressão orçamentária ou cálculo simplificado, resultando em um trocador com capacidade insuficiente para atingir as temperaturas desejadas. Isso leva a processos mais lentos, maior consumo de energia das bombas e, em casos extremos, falha em cumprir os requisitos do processo. ✅ Como evitar: Realize um dimensionamento térmico detalhado com software específico ou com o apoio de engenheiros especializados, considerando margens de segurança para incrustação e variações de processo. Valide os cálculos com o fornecedor.
⚠️ Ignorar a compatibilidade química dos materiais A escolha inadequada do material das placas e gaxetas para fluidos corrosivos pode levar à degradação acelerada dos componentes, vazamentos, contaminação do processo e falha prematura do equipamento, gerando custos de reparo e paradas não programadas. ✅ Como evitar: Sempre forneça ao fabricante a ficha técnica completa dos fluidos (concentração, pH, temperatura) e exija a especificação dos materiais com base em tabelas de compatibilidade química e experiência comprovada em aplicações similares.
⚠️ Não considerar a queda de pressão total do sistema Focar apenas na troca térmica e negligenciar a queda de pressão no trocador pode resultar em um sistema que exige bombas de maior potência, aumentando o consumo de energia e os custos operacionais. Pode também levar a problemas de cavitação nas bombas. ✅ Como evitar: Calcule a queda de pressão total do sistema, incluindo o trocador de calor, e dimensione as bombas adequadamente. Peça ao fornecedor a curva de queda de pressão do trocador para as condições de projeto.
⚠️ Desconsiderar a manutenção e limpeza A falta de planejamento para manutenção e limpeza periódica leva ao acúmulo de incrustações nas placas, reduzindo drasticamente a eficiência térmica, aumentando a queda de pressão e, eventualmente, causando entupimentos e danos ao equipamento. ✅ Como evitar: Inclua no projeto um plano de manutenção preventiva, considerando a frequência de limpeza necessária para os fluidos utilizados. Avalie a facilidade de acesso para inspeção e limpeza ao escolher o modelo do trocador.

Checklist de Instalação e Comissionamento

Verifique estes requisitos de infraestrutura antes do equipamento chegar ao local de instalação para evitar atrasos e custos extras.

Fundação e Estrutural

Verificar a capacidade de carga da fundação ou estrutura de suporte 📋 O peso operacional do trocador de calor (com fluidos) deve ser suportado pela estrutura existente, conforme cálculo estrutural.

Sistema Hidráulico

Dimensionamento e instalação das tubulações de entrada e saída 📋 As tubulações devem ter diâmetro adequado para as vazões de projeto, minimizando perdas de carga e evitando cavitação, conforme ABNT NBR 15561.
Instalação de válvulas de bloqueio e by-pass 📋 Essenciais para isolamento do equipamento para manutenção sem interromper completamente o processo, e para controle de fluxo.
Instalação de filtros na linha de entrada dos fluidos 📋 Para proteger o trocador de partículas em suspensão que podem causar entupimento ou abrasão das placas.

Instrumentação e Controle

Instalação de sensores de temperatura e pressão 📋 Para monitorar as condições de operação e garantir que o trocador opere dentro dos parâmetros de projeto, conforme ABNT NBR ISO 9001 para sistemas de medição.

Acesso e Manutenção

Garantir espaço adequado para acesso e manutenção 📋 Deve haver espaço suficiente para abertura do trocador, remoção e limpeza das placas, conforme manual do fabricante.

Checklist de Conformidade Normativa Aplicável

Norma	Componente / Sistema	O que exige
NR-13 — Caldeiras, Vasos de Pressão, Tubulações e Tanques Metálicos de Armazenamento	Trocadores de calor a placas operando como vasos de pressão	Exige inspeções periódicas de segurança, prontuário do equipamento, e certificação de projeto e fabricação por profissional habilitado.
ABNT NBR ISO 9001 — Sistemas de gestão da qualidade	Processos de fabricação e seleção de trocadores de calor	Garante que o fabricante e o fornecedor sigam um sistema de gestão da qualidade que assegure a conformidade do produto com as especificações e requisitos do cliente.
ABNT NBR 15561 — Instalações hidráulicas prediais	Tubulações e conexões associadas ao trocador de calor	Define requisitos para projeto, execução e manutenção de instalações hidráulicas, garantindo segurança e desempenho.
ASME Boiler and Pressure Vessel Code (BPVC)	Projeto e fabricação de trocadores de calor como vasos de pressão	Padrão internacional para o projeto, fabricação, inspeção e teste de vasos de pressão, garantindo a segurança estrutural e operacional.

Eficiência Energética e Sustentabilidade

A eficiência energética em trocadores de calor a placas é um fator crucial para a sustentabilidade industrial, impactando diretamente o consumo de energia de bombas e sistemas de aquecimento/resfriamento. A otimização da transferência térmica reduz a demanda por energia primária, contribuindo para a diminuição das emissões de gases de efeito estufa e para a conformidade com metas ESG.

Tecnologia / Configuração	Consumo Relativo	Economia Estimada
Trocador de calor a placas otimizado (alto theta)	Até 95% de recuperação de calor em comparação com sistemas sem recuperação ou com trocadores menos eficientes.	Redução de 15-30% no consumo de energia de aquecimento/resfriamento em processos contínuos.
Manutenção preditiva e limpeza regular	Mantém a eficiência original do equipamento, evitando perdas de 10-20% devido a incrustações.	Economia de R$ 5.000 a R$ 15.000/ano em energia para trocadores de médio porte, dependendo da aplicação.

🌱 Relevância ESG: A escolha de trocadores de calor de alta eficiência e a implementação de programas de manutenção preditiva contribuem para a redução das emissões de Escopo 2 (energia comprada) e para o cumprimento de objetivos de eficiência energética, como os estabelecidos pela ISO 50001. Isso demonstra um compromisso com a gestão ambiental e a responsabilidade corporativa.

Vida Útil Típica por Componente

📚 Referência: Literatura de Engenharia de Manutenção Industrial e Tabela de Depreciação da Receita Federal (IN RFB 1700/2017) para equipamentos industriais

Componente / Subsistema	Vida Útil Esperada	Observações
Placas do trocador de calor (aço inox)	10 a 15 anos com manutenção preventiva e limpeza regular	Reduzida para 5-8 anos em ambientes com fluidos corrosivos ou alta incrustação sem tratamento adequado.
Gaxetas (elastômeros)	3 a 7 anos, dependendo do material e ciclo térmico	A vida útil é significativamente afetada por picos de temperatura, exposição a produtos químicos agressivos e ciclos de compressão/descompressão.
Estrutura e parafusos de compressão	15 a 25 anos com inspeção e reaperto periódico	A corrosão externa em ambientes agressivos pode reduzir a vida útil se não houver proteção adequada.

Quando Reformar vs. Quando Trocar: Framework de Decisão

Critério	✅ Reforma / Retrofit	🔄 Substituição
Custo acumulado de manutenção vs. valor de reposição	Custo acumulado < 40% do valor de reposição de um equipamento novo equivalente.	Custo acumulado > 60% do valor de reposição de um equipamento novo equivalente.
Disponibilidade de peças de reposição	Peças críticas (placas, gaxetas) disponíveis com lead time aceitável (até 2 semanas) no mercado nacional.	Peças críticas obsoletas ou com lead time superior a 4 semanas, impactando a disponibilidade operacional.
Eficiência energética atual vs. novas tecnologias	O equipamento ainda atende aos requisitos de eficiência ou pode ser otimizado com pequenas intervenções.	Tecnologia atual significativamente menos eficiente que as novas gerações, com payback rápido para a substituição via economia de energia.
Frequência de paradas não programadas	MTBF real está dentro ou próximo do MTBF esperado para a categoria, com falhas pontuais e previsíveis.	MTBF real < 50% do MTBF esperado, com falhas recorrentes e imprevisíveis que afetam a produção.

💡 Orientação geral: A decisão entre reformar (retrofit) ou substituir um trocador de calor a placas deve ser baseada em uma análise de Custo Total de Propriedade (TCO), considerando não apenas o custo inicial, mas também os custos de manutenção, energia, e o impacto das paradas na produção. Equipamentos que atingem mais de 80% de sua vida útil esperada e apresentam custos de manutenção crescentes ou baixa disponibilidade de peças são fortes candidatos à substituição, especialmente se novas tecnologias oferecem ganhos significativos de eficiência.

Glossário Técnico

Ponto de Trabalho (BEP): Best Efficiency Point: É o ponto de operação de um equipamento (como bombas ou trocadores de calor) onde a eficiência energética é máxima. Operar próximo ao BEP garante o melhor desempenho e menor consumo de energia.
MTBF (Mean Time Between Failures): Tempo Médio Entre Falhas: Uma métrica de confiabilidade que indica o tempo médio esperado entre uma falha e a próxima falha reparável de um sistema ou componente. Um MTBF alto indica maior confiabilidade.
Grau de Proteção (IP): Nível de vedação de um invólucro contra a entrada de sólidos (poeira) e líquidos (água), conforme a norma IEC 60529. Ex: IP65 indica proteção total contra poeira e jatos d'água.
Cavitação: Fenômeno físico que ocorre em fluidos quando a pressão local cai abaixo da pressão de vapor, formando bolhas que implodem violentamente ao retornar a áreas de maior pressão, causando erosão e danos a superfícies próximas.
Manutenção Preditiva: Estratégia de manutenção baseada no monitoramento contínuo ou periódico de parâmetros de equipamentos (ex: vibração, temperatura) para prever falhas e realizar intervenções antes que ocorram, otimizando a vida útil e reduzindo paradas não programadas.
Delta T: Diferença de Temperatura: Refere-se à variação de temperatura entre dois pontos em um sistema, crucial para o cálculo da transferência de calor em trocadores. Um delta T maior geralmente indica maior potencial de troca térmica.

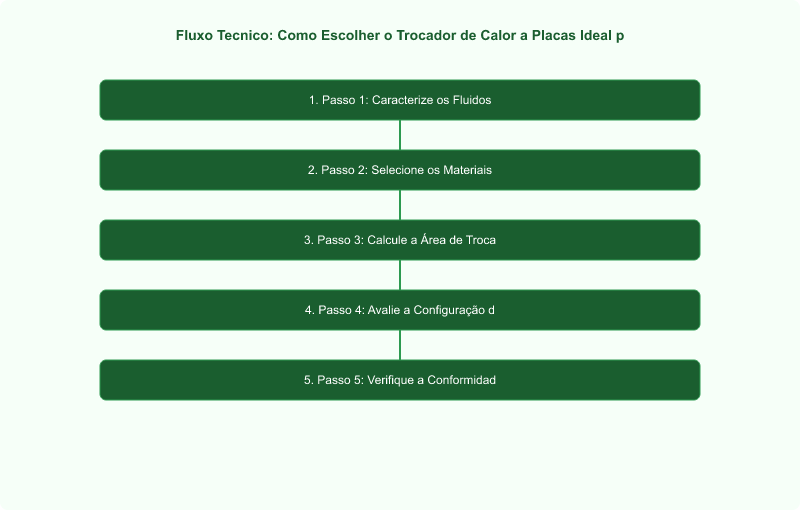

Passo a Passo

Passo 1: Caracterize os Fluidos e Condições Operacionais

Identifique os fluidos primário e secundário, suas vazões (m³/h ou kg/h), temperaturas de entrada e saída desejadas, e propriedades como viscosidade, densidade, calor específico e condutividade térmica. Defina a pressão máxima de trabalho e a queda de pressão permitida para cada lado do trocador. Esta etapa é fundamental para o dimensionamento térmico e hidráulico, conforme a literatura de engenharia térmica.
Passo 2: Selecione os Materiais de Placas e Gaxetas

Escolha os materiais das placas (ex: aço inox 316, titânio, Hastelloy) e das gaxetas (ex: EPDM, NBR, Viton) com base na compatibilidade química com os fluidos e nas temperaturas e pressões de operação. Consulte tabelas de compatibilidade química e exija laudos do fornecedor. A seleção inadequada pode levar à corrosão, degradação e falha prematura do equipamento.
Passo 3: Calcule a Área de Troca Térmica Necessária

Com base nos dados dos fluidos e nas condições operacionais, calcule a área de troca térmica necessária. Este cálculo envolve o coeficiente global de troca de calor e a diferença de temperatura média logarítmica (DTML). Utilize softwares de dimensionamento ou consulte engenheiros especializados para garantir a precisão, considerando uma margem de segurança para incrustação.
Passo 4: Avalie a Configuração das Placas e o Ponto de Trabalho (BEP)

Considere o tipo de perfil das placas (ex: chevron, alto ou baixo theta) que influenciará a turbulência, a queda de pressão e a eficiência. Verifique se o trocador operará próximo ao seu Ponto de Trabalho (BEP), onde a eficiência é máxima. Desvios significativos do BEP podem resultar em ineficiências e maior consumo de energia das bombas, conforme princípios de engenharia de fluidos.
Passo 5: Verifique a Conformidade Normativa e Requisitos de Manutenção

Assegure que o trocador de calor atenda às normas de segurança aplicáveis, como a NR-13 para vasos de pressão, se for o caso. Avalie a facilidade de acesso para inspeção e limpeza das placas, e a disponibilidade de peças de reposição e suporte técnico no Brasil. Um bom plano de manutenção preditiva é crucial para a durabilidade do equipamento.

---

Perguntas Frequentes

Qual a diferença entre trocador de calor a placas e casco-tubo?: Trocadores de calor a placas são mais compactos e eficientes para a mesma capacidade de troca térmica, devido à maior área de superfície por volume e ao fluxo turbulento que otimiza a transferência de calor. Eles são ideais para fluidos limpos ou com baixa viscosidade. Já os trocadores casco-tubo são mais robustos, suportam pressões e temperaturas mais elevadas, e são mais adequados para fluidos com partículas em suspensão, alta viscosidade ou que tendem a incrustar, embora ocupem mais espaço e tenham menor eficiência volumétrica.
Como a cavitação afeta um trocador de calor a placas?: Embora a cavitação seja mais associada a bombas, em trocadores de calor a placas, ela pode ocorrer se houver uma queda de pressão significativa que cause a vaporização do fluido em pontos de baixa pressão, seguida pela implosão dessas bolhas. Isso pode levar à erosão das placas e gaxetas, comprometendo a integridade do equipamento e reduzindo sua vida útil. A seleção adequada da pressão de projeto e o monitoramento das condições de fluxo são essenciais para prevenir este fenômeno.
Quais são os principais fatores que influenciam a eficiência de um trocador de calor a placas?: A eficiência de um trocador de calor a placas é influenciada por diversos fatores, incluindo a diferença de temperatura entre os fluidos (delta T), o coeficiente global de troca de calor, a área de troca térmica, o tipo e material das placas, e a vazão dos fluidos. A manutenção da limpeza das placas é crucial, pois incrustações podem reduzir drasticamente o coeficiente de troca de calor. Operar o equipamento próximo ao seu Ponto de Trabalho (BEP) também maximiza a eficiência energética.
É possível usar trocadores de calor a placas com fluidos corrosivos?: Sim, é possível utilizar trocadores de calor a placas com fluidos corrosivos, desde que os materiais das placas e das gaxetas sejam quimicamente compatíveis. Para fluidos altamente corrosivos, materiais como titânio, Hastelloy, níquel ou grafite são empregados. A seleção do material deve ser baseada em testes de compatibilidade e na concentração e temperatura do agente corrosivo para garantir a integridade e a durabilidade do equipamento.

Conclusão

A escolha do trocador de calor a placas ideal é uma decisão de engenharia que impacta diretamente a eficiência e a longevidade de processos industriais. A análise criteriosa das propriedades dos fluidos, das condições operacionais e dos materiais de construção é indispensável. Priorizar a conformidade com normas técnicas e a capacidade de manutenção preditiva contribui para um menor Custo Total de Propriedade (TCO). Ao seguir as diretrizes apresentadas, as indústrias podem garantir uma solução térmica robusta e otimizada. Para mais informações técnicas e especificações detalhadas, visite IndustrialSpecs.
