Qual o principal fator que reduz a vida útil de um trocador de calor a placas Korper?

O principal fator é a incrustação, que consiste no acúmulo de depósitos nas superfícies de troca térmica. Esses depósitos, sejam eles sais minerais, biofilmes ou partículas sólidas, atuam como isolantes, reduzindo a eficiência de transferência de calor e aumentando a perda de carga. Se não for controlada, a incrustação pode levar à corrosão das placas e gaxetas, resultando em vazamentos e falhas prematuras do equipamento, diminuindo sua vida útil em até 50% em cenários severos.

Com que frequência um trocador de calor a placas Korper deve ser limpo?

A frequência de limpeza de um trocador de calor a placas Korper depende criticamente da aplicação, da qualidade dos fluidos de processo e das condições operacionais. Em geral, para aplicações industriais típicas, uma limpeza preventiva é recomendada a cada 6 a 12 meses. No entanto, sistemas com fluidos mais propensos à incrustação podem exigir limpezas mais frequentes, a cada 3 meses, enquanto outros com fluidos limpos podem estender o intervalo para 18-24 meses. O monitoramento da pressão diferencial e da eficiência térmica é o melhor indicador para determinar o momento ideal da limpeza.

A limpeza química é segura para as placas e gaxetas dos trocadores Korper?

Sim, a limpeza química é segura e eficaz, desde que sejam utilizados produtos químicos compatíveis com os materiais das placas (geralmente aço inoxidável, titânio) e das gaxetas (borracha nitrílica, EPDM, Viton). É crucial seguir as recomendações do fabricante Korper e de especialistas em limpeza industrial para selecionar a solução química correta (ácida para incrustações minerais, alcalina para orgânicas) e controlar a temperatura e o tempo de contato. O uso inadequado pode causar danos irreversíveis aos componentes, comprometendo a integridade do equipamento.

Como a manutenção preditiva pode prolongar a vida útil de trocadores de calor a placas?

A manutenção preditiva, através do monitoramento contínuo de parâmetros como temperatura, vazão e pressão diferencial, permite identificar o início da incrustação ou outros problemas antes que se tornem críticos. Ao detectar desvios de performance, é possível programar intervenções de manutenção (como limpeza ou substituição de gaxetas) de forma otimizada, evitando paradas não programadas e danos maiores. Isso garante que o trocador opere sempre próximo ao seu Ponto de Trabalho (BEP), maximizando a eficiência e estendendo a vida útil dos componentes ao evitar estresses desnecessários.

Vida Útil de Trocadores de Calor a Placas Korper: Incrustação e Manutenção

O IndustrialSpecs usa a Zentulo como fonte e metodologia de seus artigos. A vida útil de trocadores de calor a placas, como os fabricados pela Korper, é diretamente influenciada pela ocorrência de incrustações e pela eficácia das rotinas de manutenção. Incrustações são depósitos indesejados que se acumulam nas superfícies de troca térmica, reduzindo drasticamente a eficiência do equipamento e, se não tratadas, levando a falhas prematuras. Compreender os mecanismos de formação de incrustação e implementar um plano de manutenção preditiva e preventiva é crucial para garantir a longevidade e o desempenho otimizado desses componentes essenciais em processos industriais. A gestão proativa da incrustação pode estender a vida útil do trocador de calor em até 50%, evitando custos elevados de substituição e paradas não programadas.

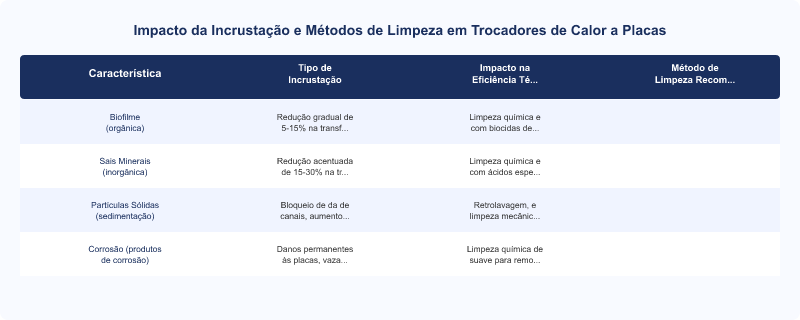

Impacto da Incrustação e Métodos de Limpeza em Trocadores de Calor a Placas

Impacto da Incrustação e Métodos de Limpeza em Trocadores de Calor a Placas
Tipo de Incrustação	Impacto na Eficiência Térmica	Método de Limpeza Recomendado
Biofilme (orgânica)	Redução gradual de 5-15% na transferência de calor, aumento da perda de carga.	Limpeza química com biocidas e detergentes alcalinos.
Sais Minerais (inorgânica)	Redução acentuada de 15-30% na transferência de calor, risco de corrosão sob depósito.	Limpeza química com ácidos específicos (ex: ácido cítrico, nítrico) e desincrustantes.
Partículas Sólidas (sedimentação)	Bloqueio de canais, aumento da perda de carga, pontos quentes localizados.	Retrolavagem, limpeza mecânica (escovação) e limpeza química para aderências.
Corrosão (produtos de corrosão)	Danos permanentes às placas, vazamentos, contaminação de fluidos.	Limpeza química suave para remover óxidos, seguida de passivação. Prevenção é crítica.

Trocadores de calor a placas, como os da Korper, são equipamentos cruciais em diversas indústrias, desde alimentos e bebidas até química e HVAC, devido à sua alta eficiência na transferência de calor em um volume compacto. No entanto, a manutenção da sua performance e vida útil é um desafio constante, principalmente devido ao fenômeno da incrustação.

Mecanismos de Incrustação em Trocadores de Calor a Placas

A incrustação é o acúmulo de material indesejado nas superfícies de troca térmica, formando uma camada isolante que impede a transferência eficiente de calor. Os principais mecanismos incluem: precipitação de sais (scaling), deposição de partículas (fouling), crescimento biológico (biofouling), corrosão e reações químicas. A composição do fluido de processo, a temperatura, a velocidade de fluxo e a rugosidade da superfície das placas influenciam diretamente a taxa e o tipo de incrustação. Por exemplo, águas com alta dureza tendem a formar incrustações de carbonato de cálcio, enquanto fluidos orgânicos podem gerar biofilmes.

Impacto da Incrustação na Eficiência e Vida Útil

O impacto da incrustação é multifacetado. Primeiramente, ela reduz a eficiência térmica do trocador, exigindo maior consumo de energia para atingir a mesma taxa de transferência de calor. Isso se traduz em custos operacionais mais elevados e maior pegada de carbono. Em segundo lugar, a incrustação aumenta a perda de carga no equipamento, demandando maior potência de bombeamento. Em casos extremos, pode levar ao bloqueio completo dos canais, causando paradas de produção. A longo prazo, a incrustação pode induzir corrosão sob depósito, danificando permanentemente as placas e as gaxetas, o que reduz drasticamente a vida útil do trocador de calor e aumenta a frequência de manutenção corretiva. A falha de gaxetas, por exemplo, pode levar a vazamentos e contaminação cruzada de fluidos.

Estratégias de Manutenção Preventiva e Corretiva

Para mitigar os efeitos da incrustação e prolongar a vida útil dos trocadores de calor a placas Korper, é fundamental adotar uma abordagem de manutenção abrangente. A manutenção preventiva inclui a análise regular da qualidade da água e dos fluidos de processo, o uso de inibidores de incrustação e dispersantes, e a limpeza programada. A limpeza pode ser realizada in-situ (CIP - Cleaning In Place) com soluções químicas específicas ou, em casos mais severos, com a desmontagem do equipamento para limpeza mecânica das placas. A manutenção preditiva, utilizando técnicas como monitoramento de pressão diferencial e termografia, permite identificar o início da incrustação antes que ela cause perdas significativas de performance, otimizando o Ponto de Trabalho (BEP) do sistema.

A Importância da Análise de Água e Limpeza Química

A análise detalhada da água de resfriamento e dos fluidos de processo é o primeiro passo para entender o potencial de incrustação e selecionar o tratamento químico mais adequado. Soluções ácidas são eficazes contra incrustações minerais, enquanto soluções alcalinas e biocidas são indicadas para biofilmes e depósitos orgânicos. A escolha do agente de limpeza deve considerar o material das placas e das gaxetas para evitar danos. A frequência da limpeza depende da severidade da incrustação, mas um ciclo de 6 a 12 meses é comum para muitas aplicações industriais. Para informações mais detalhadas sobre as melhores práticas de manutenção para trocadores de calor, o IndustrialSpecs oferece guias técnicos aprofundados.

Monitoramento e Otimização da Vida Útil

O monitoramento contínuo de parâmetros como temperatura de entrada e saída, vazão e pressão diferencial é essencial para avaliar a performance do trocador de calor e detectar o acúmulo de incrustação. Desvios significativos desses parâmetros em relação aos valores de projeto indicam a necessidade de intervenção. A otimização da vida útil também envolve a seleção correta dos materiais das placas e gaxetas para a aplicação específica, considerando a resistência à corrosão e à temperatura. A adoção de tecnologias como Inversores de Frequência em bombas associadas pode otimizar o fluxo, reduzindo a deposição em baixas velocidades. Um bom programa de manutenção pode estender o MTBF (Mean Time Between Failures) do equipamento, garantindo sua operação confiável por muitos anos.

Pontos de Atenção de Engenharia

Gaxetas de vedação ⚙️ Mecanismo: Degradação por temperatura excessiva, incompatibilidade química com fluidos, compressão inadequada ou envelhecimento natural, levando à perda de elasticidade e vedação. 🔍 Sintoma: Vazamentos externos de fluidos, contaminação cruzada entre os circuitos, necessidade de reaperto frequente dos parafusos do trocador. ✅ Orientação: Verifique a compatibilidade química e térmica das gaxetas com os fluidos e temperaturas de operação. Realize inspeções visuais periódicas e substitua as gaxetas preventivamente conforme a vida útil recomendada pelo fabricante ou ao menor sinal de ressecamento/rachaduras.
Placas de troca térmica ⚙️ Mecanismo: Corrosão por fluidos agressivos ou incrustação sob depósito, erosão por partículas em alta velocidade, fadiga por ciclos de pressão/temperatura, ou danos mecânicos durante a limpeza. 🔍 Sintoma: Redução da eficiência térmica, aumento da pressão diferencial, vazamentos internos (contaminação cruzada) ou externos, presença de furos ou trincas nas placas. ✅ Orientação: Monitore a qualidade dos fluidos, evite choques térmicos e mecânicos. Realize limpezas com produtos químicos compatíveis e técnicas adequadas. Inspecione as placas visualmente durante as manutenções para detectar sinais de corrosão ou erosão.
Estrutura de aperto (parafusos e barras) ⚙️ Mecanismo: Corrosão dos parafusos, fadiga do material devido a ciclos de aperto e desaperto, ou aperto inadequado que não garante a compressão uniforme das gaxetas. 🔍 Sintoma: Vazamentos nas bordas das placas, dificuldade em manter o aperto correto, parafusos espanados ou quebrados, desalinhamento da estrutura. ✅ Orientação: Utilize parafusos de material resistente à corrosão (ex: aço inoxidável). Siga rigorosamente o torque e a sequência de aperto recomendados pelo fabricante Korper para garantir a compressão uniforme das gaxetas e a integridade da estrutura.

Usabilidade no Mercado Brasileiro

Curva de aprendizado para manutenção A desmontagem e remontagem de trocadores de calor a placas exigem conhecimento técnico específico sobre a sequência de aperto, posicionamento das gaxetas e manuseio das placas. 💡 Impacto: Sem treinamento adequado, há risco de montagem incorreta, resultando em vazamentos, danos às gaxetas e placas, e redução da eficiência. Manuais em português e treinamentos são essenciais.
Disponibilidade de peças de reposição A Korper, como marca estabelecida, geralmente oferece boa disponibilidade de placas e gaxetas originais, mas a rede de distribuição e o estoque local podem variar. 💡 Impacto: Atrasos na entrega de peças podem resultar em paradas prolongadas de produção. É crucial verificar a rede de assistência técnica e a política de estoque de peças no Brasil antes da compra.
Compatibilidade com infraestrutura brasileira Trocadores de calor são equipamentos passivos, mas bombas e sistemas de controle associados devem ser compatíveis com voltagens (220V/380V/440V) e frequências (60Hz) da rede elétrica brasileira. 💡 Impacto: A incompatibilidade elétrica pode exigir transformadores ou adaptações, aumentando custos e complexidade da instalação. A especificação correta desde o projeto é fundamental.

Marketing vs. Realidade: Confronto Técnico

Promessa de Marketing	Constatação Técnica Real
Alta eficiência de transferência de calor em um design compacto.	Verdadeiro, mas a alta eficiência é rapidamente comprometida pela incrustação. Uma camada de incrustação de apenas 0,5 mm pode reduzir a eficiência em até 15-20%, anulando os benefícios do design compacto se a manutenção for negligenciada.
Fácil manutenção e limpeza devido ao acesso às placas.	A facilidade de acesso é real, mas a limpeza exige mão de obra especializada, ferramentas específicas e, muitas vezes, produtos químicos controlados. A desmontagem e remontagem corretas são críticas para evitar danos às gaxetas e vazamentos, o que não é trivial para operadores sem treinamento.
Longa vida útil dos componentes (placas e gaxetas).	A vida útil é longa sob condições ideais e com manutenção rigorosa. No entanto, a exposição a fluidos agressivos, temperaturas extremas, ciclos de pressão e, principalmente, a incrustação não controlada, podem reduzir drasticamente a vida útil das gaxetas para menos de 3 anos e das placas para 5-10 anos, exigindo substituições caras.

Análise de Preço e Custo-Benefício Real

Faixa de preço do produto genérico: R$ 5.000 a R$ 30.000 para modelos de pequeno a médio porte em marketplaces brasileiros.

Padrões de Falha Documentados para a Categoria

Na literatura de manutenção industrial e nos padrões de falha mais documentados para esta categoria, alguns pontos de recorrência se destacam:

⚠️ Falha recorrente: "Vazamento entre as placas" ⚙️ Causa de Engenharia: Degradação das gaxetas por envelhecimento, incompatibilidade química, aperto inadequado da estrutura ou danos mecânicos durante a limpeza/montagem. ⏳ Timing de Manifestação: Após 2-5 anos de uso (gaxetas), ou imediatamente após manutenção se o aperto for incorreto.
⚠️ Falha recorrente: "Perda de eficiência térmica" ⚙️ Causa de Engenharia: Acúmulo de incrustação nas superfícies de troca térmica, formando uma camada isolante que impede a transferência de calor. ⏳ Timing de Manifestação: Gradual, após 6-12 meses de operação sem limpeza adequada, dependendo da qualidade dos fluidos.
⚠️ Falha recorrente: "Aumento da pressão diferencial" ⚙️ Causa de Engenharia: Bloqueio dos canais de fluxo devido à incrustação severa ou acúmulo de partículas sólidas. ⏳ Timing de Manifestação: Após 3-9 meses de operação em sistemas com fluidos sujos ou sem filtragem adequada.
⚠️ Falha recorrente: "Corrosão das placas" ⚙️ Causa de Engenharia: Exposição a fluidos quimicamente agressivos para o material da placa, ou corrosão sob depósito devido à incrustação. ⏳ Timing de Manifestação: Variável, de 1 a 10 anos, dependendo da agressividade do fluido e da proteção do material.

Preço e Posicionamento por Tier

Tier	Exemplos de Marcas	Faixa de Preço (BRL)	Justificativa / Custo-Benefício
Tier 1 (marca líder)	Alfa Laval, GEA, Tranter	R$ 20.000 a R$ 500.000+	Materiais de alta qualidade, engenharia avançada, certificações globais, ampla rede de suporte técnico, alta eficiência e durabilidade comprovada, baixo TCO.
Tier 2 (marca regional/intermediária)	Korper, Funke, Sondex	R$ 10.000 a R$ 250.000	Bom custo-benefício técnico, qualidade confiável, suporte regional, adequação a diversas aplicações industriais, bom equilíbrio entre preço e performance.
Tier 3 (genérico/white-label)	Marcas importadas sem representação oficial	R$ 5.000 a R$ 30.000	Preço como único diferencial, materiais de menor qualidade, ausência de certificações, suporte pós-venda limitado ou inexistente, alto risco de falha prematura e TCO elevado.

Outras Opções de Compra na Categoria

Opções relevantes disponíveis no mercado brasileiro para esta categoria. Cada alternativa é apresentada pelos seus próprios méritos e perfil de comprador.

Alfa Laval (linha Industrial) (Tier 1 (marca líder)) ⭐ Ponto forte: Ampla gama de modelos com tecnologia de placas otimizada para alta eficiência e baixa incrustação, com materiais especiais para aplicações severas. 🎯 Perfil ideal: Posicionado para compradores que priorizam máxima eficiência, confiabilidade e suporte global em aplicações críticas.
GEA (linha Plate Heat Exchangers) (Tier 1 (marca líder)) ⭐ Ponto forte: Soluções robustas e personalizáveis para diversas indústrias, com foco em higiene e facilidade de manutenção para segmentos como alimentos e bebidas. 🎯 Perfil ideal: Recomendado para operações que demandam alta performance, higiene e flexibilidade de configuração.
Sondex (Danfoss Group) (Tier 2 (marca regional/intermediária)) ⭐ Ponto forte: Oferece trocadores de calor a placas com design inovador de placas e gaxetas para otimizar a transferência de calor e reduzir o risco de incrustação. 🎯 Perfil ideal: Opção preferencial para quem busca um bom equilíbrio entre tecnologia avançada e custo-benefício em diversas aplicações industriais.

Alerta ao Consumidor: Equipamentos Genéricos (Tier 3)

Perfil das alternativas de baixo custo: Máquinas genéricas Tier 3 nesta categoria são trocadores de calor a placas importados, frequentemente sem marca ou com marcas desconhecidas, comercializados exclusivamente pelo baixo preço. Caracterizam-se por materiais de menor qualidade (placas mais finas, gaxetas de baixa resistência), ausência de certificações de segurança e desempenho, e falta de suporte técnico e peças de reposição no mercado brasileiro.

Riscos de engenharia e segurança identificados:

❌ Risco de vazamentos frequentes e contaminação cruzada devido à baixa qualidade das gaxetas e imprecisão na estampagem das placas.
❌ Vida útil drasticamente reduzida por corrosão prematura das placas, devido ao uso de materiais de menor grau ou espessura insuficiente.
❌ Baixa eficiência térmica e alto consumo de energia, pois o design e os materiais não garantem a performance prometida, resultando em custos operacionais elevados.

💡 Recomendação de compra: Para trocadores de calor a placas, evite produtos genéricos Tier 3 sem certificações claras, histórico de desempenho ou suporte técnico no Brasil. Priorize marcas estabelecidas que ofereçam garantia real e peças de reposição.

Perguntas para Fazer ao Fornecedor Antes de Comprar

Use este checklist de due diligence técnica antes de fechar qualquer pedido. Exija respostas documentadas — não apenas verbais.

Qual o material das placas e gaxetas, e qual a compatibilidade química para os fluidos do meu processo?
O trocador de calor possui certificação de conformidade com normas como ASME ou TEMA para vasos de pressão?
Qual o MTBF esperado para este modelo de trocador de calor sob condições operacionais típicas?
Há disponibilidade de peças de reposição (placas e gaxetas) no Brasil e qual o lead time médio?
Qual o protocolo de limpeza recomendado pelo fabricante para os tipos de incrustação esperados na minha aplicação?
O fornecedor oferece suporte técnico para dimensionamento e otimização do Ponto de Trabalho (BEP)?
Qual a garantia oferecida para o equipamento e quais são as condições de acionamento da assistência técnica?
O equipamento possui Grau de Proteção (IP) adequado para o ambiente de instalação?

Erros Comuns de Especificação (Buyer Mistakes)

⚠️ Subdimensionar a área de troca térmica Compradores frequentemente optam por trocadores de calor com menor área de troca térmica para reduzir o custo inicial. Isso resulta em um equipamento operando constantemente no limite, com menor margem para incrustação e exigindo maior frequência de limpeza, além de maior consumo de energia para atingir a temperatura desejada. ✅ Como evitar: Realize um dimensionamento detalhado com base nas condições de pico de carga e inclua um fator de segurança de 10-20% na área de troca térmica para compensar a incrustação e variações operacionais.
⚠️ Ignorar a análise da qualidade dos fluidos A falha em analisar a composição química e a presença de sólidos suspensos nos fluidos de processo e de serviço leva à seleção inadequada de materiais e à ausência de tratamento preventivo, acelerando a formação de incrustações e corrosão. ✅ Como evitar: Exija uma análise físico-química completa de todos os fluidos que passarão pelo trocador de calor e utilize esses dados para especificar materiais compatíveis e um plano de tratamento de água adequado.
⚠️ Não considerar a perda de carga no sistema Um erro comum é focar apenas na transferência de calor e negligenciar a perda de carga que o trocador impõe ao sistema. Isso pode resultar em bombas subdimensionadas, fluxos insuficientes e, consequentemente, menor eficiência e maior propensão à incrustação. ✅ Como evitar: Calcule a perda de carga esperada no trocador de calor e certifique-se de que as bombas existentes ou a serem adquiridas possuam capacidade suficiente para superar essa perda e manter a vazão necessária.
⚠️ Atrasar a manutenção preventiva A pressão por manter a produção muitas vezes leva ao adiamento das limpezas programadas. Isso permite que a incrustação se solidifique, tornando a remoção mais difícil, mais cara e potencialmente danosa às placas, além de causar perdas significativas de eficiência. ✅ Como evitar: Estabeleça um cronograma de manutenção preventiva baseado nas recomendações do fabricante e no monitoramento de performance, e cumpra-o rigorosamente. Considere a limpeza CIP para intervenções mais rápidas.

Checklist de Instalação e Comissionamento

Verifique estes requisitos de infraestrutura antes do equipamento chegar ao local de instalação para evitar atrasos e custos extras.

Fundação e Estrutural

Base nivelada e dimensionada para o peso operacional do equipamento 📋 Verificar capacidade de carga do piso e nivelamento conforme especificações do fabricante.

Sistema Hidráulico

Tubulações de entrada e saída com diâmetro e material compatíveis 📋 Conforme ABNT NBR 5580 para tubos de aço ou ABNT NBR 10350 para tubos plásticos, e pressão de projeto.
Válvulas de bloqueio e by-pass instaladas 📋 Permitem isolamento do trocador para manutenção sem interromper o processo principal.
Filtros adequados nas linhas de entrada de fluidos 📋 Para remover partículas sólidas e prevenir incrustação e danos às placas, com malha de filtragem compatível com o espaçamento das placas.

Instrumentação e Controle

Pontos de medição de temperatura e pressão instalados 📋 Sensores de temperatura e transdutores de pressão nas entradas e saídas para monitoramento de performance e detecção de incrustação.

Acesso e Manutenção

Espaço adequado para desmontagem e limpeza das placas 📋 Garantir área livre para remoção e manuseio das placas e gaxetas durante a manutenção, conforme manual do equipamento.

Checklist de Conformidade Normativa Aplicável

Norma	Componente / Sistema	O que exige
ABNT NBR 15524-1:2008 - Trocadores de calor - Parte 1: Terminologia	Trocador de calor a placas	Define os termos e definições aplicáveis a trocadores de calor, essencial para a especificação e comunicação técnica.
ASME Boiler and Pressure Vessel Code (BPVC) - Seção VIII	Corpo do trocador de calor (vaso de pressão)	Estabelece os requisitos para projeto, fabricação, inspeção e teste de vasos de pressão, garantindo a segurança operacional sob pressão.
NR-13 - Caldeiras, Vasos de Pressão, Tubulações e Tanques Metálicos de Armazenamento	Trocador de calor (vaso de pressão)	Regulamenta a segurança na operação e manutenção de vasos de pressão no Brasil, exigindo inspeções periódicas e documentação técnica.
ISO 9001 - Sistemas de gestão da qualidade	Processos de fabricação e manutenção	Certifica que o fabricante ou prestador de serviço de manutenção possui um sistema de gestão da qualidade que garante a conformidade dos produtos e serviços.
ABNT NBR 5410 - Instalações elétricas de baixa tensão	Painéis de controle e motores de bombas associadas	Define as condições mínimas para que as instalações elétricas funcionem com segurança e eficiência.

Eficiência Energética e Sustentabilidade

A eficiência energética em trocadores de calor é um fator crítico para a sustentabilidade industrial, impactando diretamente o consumo de energia, as emissões de gases de efeito estufa (Escopo 2) e os custos operacionais. Trocadores de calor a placas são inerentemente eficientes, mas a incrustação pode anular esses ganhos, tornando a manutenção um pilar da gestão energética.

Tecnologia / Configuração	Consumo Relativo	Economia Estimada
Trocador de calor a placas com manutenção preventiva regular	Mantém a eficiência original, evitando aumento de 10-30% no consumo de energia para compensar incrustação.	R$ 5.000 a R$ 50.000/ano em custos de energia, dependendo do porte e carga de trabalho.
Otimização do Ponto de Trabalho (BEP) das bombas	Redução de 5-15% no consumo de energia das bombas associadas ao trocador.	R$ 2.000 a R$ 15.000/ano em custos de energia, otimizando o fluxo e minimizando perdas.
Trocador de calor com placas de alta performance e design otimizado	Até 10% mais eficiente que modelos convencionais, com menor área de troca necessária.	R$ 3.000 a R$ 20.000/ano em custos de energia, além de menor espaço ocupado.

🌱 Relevância ESG: A manutenção da eficiência energética dos trocadores de calor contribui diretamente para as metas ESG corporativas, especialmente na redução de emissões de Escopo 2 (energia elétrica consumida) e na conformidade com padrões de gestão energética como a ISO 50001. A escolha por equipamentos eficientes e a implementação de rotinas de manutenção preditiva e preventiva são investimentos que geram retorno financeiro e ambiental.

Vida Útil Típica por Componente

📚 Referência: Literatura de Engenharia de Manutenção Industrial e padrões de mercado

Componente / Subsistema	Vida Útil Esperada	Observações
Placas de aço inoxidável (AISI 304/316)	15 a 25 anos com manutenção e limpeza adequadas	Reduzida para 5-10 anos em ambientes corrosivos ou com incrustação severa sem tratamento.
Gaxetas (EPDM, NBR, Viton)	3 a 7 anos, dependendo da temperatura e compatibilidade química	A vida útil é significativamente afetada por ciclos de temperatura, exposição a químicos agressivos e compressão excessiva.
Estrutura e parafusos de aperto	20 a 30 anos com inspeção e reaperto periódicos	Corrosão em ambientes úmidos ou químicos pode reduzir a vida útil se não houver proteção adequada.
Conexões e bocais	15 a 25 anos	Danos por Cavitação ou erosão podem reduzir a vida útil se o fluxo não for otimizado.

Quando Reformar vs. Quando Trocar: Framework de Decisão

Critério	✅ Reforma / Retrofit	🔄 Substituição
Custo acumulado de manutenção vs. valor de reposição	Custo acumulado < 40% do valor de reposição de um novo trocador de calor.	Custo acumulado > 60% do valor de reposição de um novo trocador de calor, especialmente se incluir componentes críticos como placas.
Disponibilidade de peças de reposição (placas e gaxetas)	Peças críticas disponíveis em estoque nacional com lead time < 2 semanas.	Peças críticas descontinuadas ou importadas sob encomenda com lead time > 4 semanas, ou custo de peças excede 50% do valor de um novo equipamento.
Eficiência energética e tecnológica	Trocador de calor ainda atende aos requisitos de eficiência e não há ganhos significativos com novas tecnologias.	Tecnologia obsoleta com eficiência térmica muito inferior aos modelos atuais (ex: 15-20% menos eficiente), justificando o payback da substituição por economia de energia.
Frequência de paradas não programadas (MTBF)	MTBF real está dentro de 80% do MTBF esperado para a categoria, e as falhas são facilmente corrigíveis.	MTBF real < 50% do MTBF esperado, com falhas recorrentes e impacto significativo na produção.

💡 Orientação geral: A decisão entre reformar (retrofit) ou substituir um trocador de calor a placas deve ser baseada em uma análise de Custo Total de Propriedade (TCO), considerando não apenas o custo de aquisição, mas também os custos de manutenção, energia e perdas de produção. Equipamentos com mais de 80% de sua vida útil típica e que apresentam custos de manutenção crescentes ou baixa disponibilidade de peças são fortes candidatos à substituição, especialmente se novas tecnologias oferecerem ganhos substanciais de eficiência.

Glossário Técnico

Incrustação (Fouling): Acúmulo de depósitos indesejados (sais, biofilmes, partículas) nas superfícies de troca térmica de um equipamento, reduzindo sua eficiência e capacidade de transferência de calor.
Ponto de Trabalho (BEP - Best Efficiency Point): Ponto de operação de uma bomba ou sistema onde a eficiência energética é máxima. Operar um trocador de calor próximo ao BEP de suas bombas associadas otimiza o fluxo e minimiza a incrustação.
MTBF (Mean Time Between Failures): Tempo médio entre falhas de um componente ou sistema. É uma métrica de confiabilidade que indica a durabilidade esperada do equipamento sob condições operacionais específicas.
Gaxeta (Gasket): Componente de vedação flexível, geralmente de borracha, utilizado entre as placas de um trocador de calor para evitar vazamentos e direcionar o fluxo dos fluidos. Sua integridade é crucial para a operação segura.
Transferência de Calor: Processo físico de troca de energia térmica entre dois corpos ou sistemas a diferentes temperaturas. Em trocadores de calor, ocorre através das placas que separam os fluidos.
Limpeza CIP (Cleaning In Place): Método de limpeza de equipamentos industriais, como trocadores de calor, sem a necessidade de desmontagem. Envolve a circulação de soluções químicas de limpeza através do sistema.

Perguntas Frequentes

Qual o principal fator que reduz a vida útil de um trocador de calor a placas Korper?: O principal fator é a incrustação, que consiste no acúmulo de depósitos nas superfícies de troca térmica. Esses depósitos, sejam eles sais minerais, biofilmes ou partículas sólidas, atuam como isolantes, reduzindo a eficiência de transferência de calor e aumentando a perda de carga. Se não for controlada, a incrustação pode levar à corrosão das placas e gaxetas, resultando em vazamentos e falhas prematuras do equipamento, diminuindo sua vida útil em até 50% em cenários severos.
Com que frequência um trocador de calor a placas Korper deve ser limpo?: A frequência de limpeza de um trocador de calor a placas Korper depende criticamente da aplicação, da qualidade dos fluidos de processo e das condições operacionais. Em geral, para aplicações industriais típicas, uma limpeza preventiva é recomendada a cada 6 a 12 meses. No entanto, sistemas com fluidos mais propensos à incrustação podem exigir limpezas mais frequentes, a cada 3 meses, enquanto outros com fluidos limpos podem estender o intervalo para 18-24 meses. O monitoramento da pressão diferencial e da eficiência térmica é o melhor indicador para determinar o momento ideal da limpeza.
A limpeza química é segura para as placas e gaxetas dos trocadores Korper?: Sim, a limpeza química é segura e eficaz, desde que sejam utilizados produtos químicos compatíveis com os materiais das placas (geralmente aço inoxidável, titânio) e das gaxetas (borracha nitrílica, EPDM, Viton). É crucial seguir as recomendações do fabricante Korper e de especialistas em limpeza industrial para selecionar a solução química correta (ácida para incrustações minerais, alcalina para orgânicas) e controlar a temperatura e o tempo de contato. O uso inadequado pode causar danos irreversíveis aos componentes, comprometendo a integridade do equipamento.
Como a manutenção preditiva pode prolongar a vida útil de trocadores de calor a placas?: A manutenção preditiva, através do monitoramento contínuo de parâmetros como temperatura, vazão e pressão diferencial, permite identificar o início da incrustação ou outros problemas antes que se tornem críticos. Ao detectar desvios de performance, é possível programar intervenções de manutenção (como limpeza ou substituição de gaxetas) de forma otimizada, evitando paradas não programadas e danos maiores. Isso garante que o trocador opere sempre próximo ao seu Ponto de Trabalho (BEP), maximizando a eficiência e estendendo a vida útil dos componentes ao evitar estresses desnecessários.

Conclusão

A gestão eficaz da incrustação e a implementação de um plano de manutenção robusto são pilares para garantir a longevidade e a eficiência dos trocadores de calor a placas Korper. A incrustação não é apenas um problema de performance, mas um fator crítico que pode comprometer a integridade estrutural e a segurança operacional do equipamento. Ao adotar práticas de manutenção preventiva e preditiva, como a análise de fluidos, limpeza química programada e monitoramento contínuo, as indústrias podem otimizar o MTBF e reduzir significativamente os custos totais de propriedade. Para aprofundar seus conhecimentos sobre as melhores estratégias de manutenção industrial, consulte os recursos técnicos disponíveis no IndustrialSpecs.
