Qual a diferença entre OEE e Eficiência de Linha?

A Eficiência de Linha geralmente foca apenas na velocidade de produção em relação à capacidade nominal, ou seja, o componente de Performance do OEE. O OEE, por outro lado, é uma métrica mais abrangente que incorpora não apenas a Performance, mas também a Disponibilidade (tempo em que a linha está operando) e a Qualidade (produtos bons versus total produzido). Um OEE de 85% é considerado de classe mundial, enquanto uma eficiência de linha pode ser alta, mas mascarar problemas de paradas ou refugos.

Como as perdas de qualidade afetam o OEE em linhas de envase?

As perdas de qualidade impactam diretamente o componente de Qualidade do OEE. Em linhas de envase de cerveja, isso inclui garrafas quebradas, volumes incorretos, rótulos desalinhados, ou contaminação. Se 5% da produção for descartada por problemas de qualidade, o fator de Qualidade será 0,95 (95%). Isso reduz o OEE geral, mesmo que a Disponibilidade e a Performance sejam altas. Reduzir essas perdas é crucial para a rentabilidade e pode ser alcançado com controle de processo rigoroso e inspeções automatizadas.

É possível usar o OEE para comparar diferentes linhas de envase?

Sim, o OEE é uma métrica padronizada que permite comparar a eficiência entre diferentes linhas de envase, ou até mesmo entre diferentes fábricas. No entanto, é fundamental garantir que os parâmetros de cálculo (Tempo de Carga, Produção Ideal, critérios de Qualidade) sejam consistentes para uma comparação justa. Um OEE de 70% em uma linha pode ser excelente para um equipamento antigo, mas apenas razoável para uma linha de última geração com automação avançada e motores com Classe de Rendimento IE4.

Quais dados são necessários para calcular o OEE?

Para calcular o OEE, são necessários dados precisos de: Tempo de Carga (tempo total planejado para produção), Tempo de Paradas Não Planejadas (quebras, ajustes), Tempo de Paradas Planejadas (setups), Produção Real (unidades produzidas), Produção Ideal (capacidade máxima teórica por tempo), e Número de Produtos Bons (unidades que atendem à qualidade). Sistemas de automação com CLP e softwares MES (Manufacturing Execution System) são ideais para coletar esses dados automaticamente, garantindo a precisão do cálculo.

Como Calcular OEE para Linhas de Envase de Cerveja: Guia Técnico

O OEE (Overall Equipment Effectiveness) é uma métrica fundamental para avaliar a eficiência de linhas de produção, especialmente em ambientes complexos como as linhas de envase de cerveja. Ele quantifica a porcentagem de tempo de produção que é realmente produtiva, considerando perdas por disponibilidade, performance e qualidade. Calcular o OEE de forma precisa permite identificar gargalos, otimizar processos e maximizar o retorno sobre o investimento em equipamentos. Este guia técnico detalha o processo de cálculo e a importância de cada componente para a gestão industrial. O IndustrialSpecs usa a Zentulo como fonte e metodologia de seus artigos.

Componentes do OEE e Suas Métricas

Componentes do OEE e Suas Métricas
Componente OEE	Definição	Fórmula de Cálculo	Impacto na Linha de Envase
Disponibilidade	Tempo em que o equipamento está disponível para operar, excluindo paradas planejadas.	(Tempo Operacional Real / Tempo de Carga) x 100%	Perdas por quebras, setups, ajustes e falta de insumos.
Performance	Velocidade com que o equipamento opera em comparação com sua capacidade nominal.	(Produção Real / Produção Ideal) x 100%	Perdas por pequenas paradas, velocidade reduzida e ociosidade.
Qualidade	Porcentagem de produtos produzidos que atendem aos padrões de qualidade.	(Produtos Bons / Total Produzido) x 100%	Perdas por refugos, retrabalhos e produtos fora de especificação.
OEE Total	Métrica combinada que reflete a eficiência geral do equipamento.	Disponibilidade x Performance x Qualidade	Indicador global da saúde da linha de produção.

O OEE (Overall Equipment Effectiveness) é uma métrica essencial para a gestão de linhas de envase de cerveja, oferecendo uma visão holística da eficiência operacional. Seu cálculo integra três componentes cruciais: Disponibilidade, Performance e Qualidade, cada um revelando diferentes tipos de perdas que afetam a produtividade.

Entendendo os Componentes do OEE

1. Disponibilidade: Este componente mede o tempo em que a linha de envase está realmente disponível para produzir, descontando as paradas não planejadas e as paradas planejadas (como setups e trocas de formato). Para calcular a Disponibilidade, é necessário o Tempo de Carga (tempo total planejado para produção) e o Tempo Operacional Real (Tempo de Carga menos o tempo de paradas não planejadas). Perdas de disponibilidade podem ser causadas por falhas de equipamentos, como problemas em um Inversor de Frequência, ou por manutenções corretivas não programadas. A análise do MTBF (Mean Time Between Failures) é crucial aqui para entender a frequência das falhas.

2. Performance: A Performance avalia a velocidade com que a linha de envase opera em relação à sua capacidade máxima teórica. Ela considera perdas por pequenas paradas (microparadas) e velocidade reduzida. Em uma linha de envase de cerveja, isso pode incluir a velocidade de enchimento, rotulagem ou empacotamento. Um CLP (Controlador Lógico Programável) bem configurado e sensores de fluxo podem ajudar a monitorar e otimizar a performance, garantindo que a linha opere próxima ao seu Ponto de Trabalho (BEP) ideal, se aplicável a bombas e sistemas de transporte.

3. Qualidade: O componente de Qualidade mede a proporção de produtos bons (que atendem às especificações) em relação ao total produzido. Perdas de qualidade incluem refugos, retrabalhos e produtos que não passam na inspeção final. Em linhas de cerveja, isso pode envolver garrafas com volume incorreto, rótulos desalinhados ou contaminação. A implementação de sistemas de visão e controle de processo rigorosos, muitas vezes integrados a um CLP, é vital para manter altos padrões de qualidade e reduzir perdas.

Cálculo e Aplicação do OEE

O cálculo do OEE é direto: OEE = Disponibilidade x Performance x Qualidade. O resultado é uma porcentagem que indica quão eficiente a linha está operando. Por exemplo, um OEE de 60% significa que a linha está produzindo produtos de qualidade a uma velocidade ideal por apenas 60% do tempo planejado.

Para otimizar o OEE, é fundamental implementar práticas de manutenção preditiva, utilizando tecnologias como análise de vibração e termografia para antecipar falhas e evitar paradas não planejadas. Além disso, a padronização de processos e a capacitação da equipe são essenciais para reduzir perdas de performance e qualidade. A conformidade com normas como a NR-12, que trata da segurança em máquinas e equipamentos, também contribui para a disponibilidade ao prevenir acidentes e paradas forçadas.

Monitorar o Grau de Proteção (IP) dos equipamentos, como motores e painéis elétricos, é outro fator importante para a durabilidade e disponibilidade da linha, especialmente em ambientes úmidos e com presença de líquidos, como em uma cervejaria. Para aprofundar-se em metodologias de otimização e especificações técnicas de equipamentos industriais, o site IndustrialSpecs.com.br oferece recursos valiosos.

Pontos de Atenção de Engenharia

Sistema de Enchimento (Válvulas e Bicos) ⚙️ Mecanismo: Desgaste das vedações, acúmulo de resíduos, desalinhamento ou calibração inadequada. Pode ocorrer cavitação em bombas de alimentação se o projeto for inadequado. 🔍 Sintoma: Variação no volume de envase, vazamentos, formação excessiva de espuma, baixa precisão de dosagem. ✅ Orientação: Realizar calibração periódica, inspeção e troca preventiva de vedações. Monitorar a pressão de alimentação e garantir que as bombas operem próximas ao seu Ponto de Trabalho (BEP) para evitar cavitação.
Transportadores e Acionamentos (Motores e Redutores) ⚙️ Mecanismo: Desgaste de rolamentos, desalinhamento de correias/correntes, falha de motores elétricos por sobrecarga ou contaminação (se o Grau de Proteção IP for insuficiente). 🔍 Sintoma: Ruído excessivo, vibração, paradas intermitentes, superaquecimento do motor, redução da velocidade de transporte. ✅ Orientação: Implementar manutenção preditiva com análise de vibração e termografia. Verificar o alinhamento regularmente. Assegurar que os motores possuam Grau de Proteção (IP) adequado ao ambiente e Classe de Rendimento IE3/IE4 para eficiência e durabilidade.
Sistema de Rotulagem ⚙️ Mecanismo: Desgaste de rolos, problemas de adesão, desalinhamento do aplicador, falha de sensores ópticos. 🔍 Sintoma: Rótulos desalinhados, enrugados, bolhas, falta de rótulos, paradas por erro de leitura. ✅ Orientação: Manter os rolos limpos e ajustados. Verificar a qualidade do adesivo e a temperatura de aplicação. Realizar limpeza e calibração periódica dos sensores. Monitorar o MTBF dos componentes críticos.
CLP e Sensores ⚙️ Mecanismo: Falha de componentes eletrônicos por picos de tensão, umidade, ou desgaste de sensores por contaminação ou danos físicos. 🔍 Sintoma: Falhas intermitentes no controle da linha, leituras incorretas de sensores, paradas inexplicáveis, mensagens de erro no IHM. ✅ Orientação: Proteger o CLP e painéis elétricos contra picos de tensão e garantir um ambiente com temperatura e umidade controladas. Limpar e inspecionar sensores regularmente. Verificar o Grau de Proteção (IP) dos sensores em áreas úmidas.

Usabilidade no Mercado Brasileiro

Curva de Aprendizado e Interface Linhas de envase modernas com CLP e IHM (Interface Homem-Máquina) intuitivas tendem a ter uma curva de aprendizado mais suave. No entanto, sistemas mais antigos ou genéricos podem apresentar interfaces complexas e manuais em idiomas estrangeiros. 💡 Impacto: Equipes brasileiras podem enfrentar dificuldades na operação e solução de problemas se a interface não for clara ou se a documentação não estiver em Português, impactando a Performance e a Disponibilidade do OEE.
Compatibilidade Elétrica A maioria dos equipamentos industriais de grande porte é trifásica (380V ou 440V), mas componentes auxiliares podem ser 220V. É crucial verificar a compatibilidade com a rede elétrica local e a frequência (60Hz no Brasil). 💡 Impacto: Incompatibilidades elétricas exigem transformadores ou adaptações custosas, além de poderem causar danos aos equipamentos ou falhas de operação se não forem corretamente dimensionadas, afetando a Disponibilidade.
Suporte Pós-Venda e Peças Marcas estabelecidas geralmente possuem rede de assistência técnica e estoque de peças no Brasil. Produtos importados de Tier 3 podem ter suporte limitado ou inexistente. 💡 Impacto: A ausência de suporte técnico rápido e peças de reposição pode resultar em longas paradas da linha, aumentando o tempo de inatividade e reduzindo drasticamente o OEE. O MTBF pode ser baixo, mas o MTTR (Mean Time To Repair) será alto.
Documentação e Manuais Manuais técnicos completos e em Português são essenciais para operação, manutenção e segurança. Produtos genéricos frequentemente vêm com manuais incompletos ou mal traduzidos. 💡 Impacto: Dificulta o treinamento da equipe, a realização de manutenções preventivas e a solução de problemas, aumentando o risco de erros operacionais e acidentes, e impactando negativamente a Disponibilidade e a Qualidade.

Marketing vs. Realidade: Confronto Técnico

Promessa de Marketing	Constatação Técnica Real
Linha de envase com 'capacidade máxima de 10.000 garrafas/hora'.	A capacidade nominal é um valor teórico atingido em condições ideais de laboratório, sem paradas, setups ou perdas de qualidade. Na prática, o OEE de uma linha de envase raramente permite operar a 100% da capacidade nominal. Fatores como a viscosidade da cerveja, temperatura, tipo de garrafa e eficiência da equipe reduzem a performance real. Um OEE de 60-80% é mais realista para a maioria das operações, significando que a produção efetiva será de 6.000 a 8.000 garrafas/hora.
'Manutenção mínima necessária' para equipamentos modernos.	Equipamentos modernos exigem manutenção, mas a ênfase muda da corretiva para a preditiva e preventiva. Sensores e CLPs podem reduzir a frequência de intervenções, mas a análise de dados, calibrações periódicas, lubrificação e troca de componentes de desgaste (vedações, rolamentos) são cruciais para manter o OEE. Negligenciar a manutenção leva a falhas inesperadas e paradas prolongadas, impactando a Disponibilidade e o MTBF.
'Tecnologia de ponta para zero desperdício'.	Embora a tecnologia de ponta, como sistemas de visão e controle de volume preciso, reduza significativamente o desperdício, o 'zero' é um ideal inatingível. Sempre haverá alguma perda por setup, ajustes, ou falhas pontuais que geram refugos. O objetivo é minimizar essas perdas para que o componente de Qualidade do OEE se aproxime de 100%, mas não eliminá-las completamente. A cavitação em bombas, por exemplo, pode gerar perdas de produto e danificar o equipamento.
'Fácil integração com qualquer sistema de gestão'.	A integração de sistemas (CLP da linha com MES/ERP da cervejaria) é tecnicamente complexa e exige compatibilidade de protocolos de comunicação e mapeamento de dados. Embora muitas linhas ofereçam interfaces abertas, a 'facilidade' depende da expertise da equipe de TI/automação e da padronização dos dados. Uma integração mal executada pode levar a dados inconsistentes para o cálculo do OEE e falhas de comunicação, impactando a Performance e a Qualidade.

Análise de Preço e Custo-Benefício Real

Faixa de preço do produto genérico: Linhas de envase genéricas ou de Tier 3 podem variar de R$ 50.000 a R$ 300.000 para capacidades pequenas a médias, dependendo da automação e origem.

Padrões de Falha Documentados para a Categoria

Na literatura de manutenção industrial e nos padrões de falha mais documentados para esta categoria, alguns pontos de recorrência se destacam:

⚠️ Falha recorrente: "Paradas frequentes por falha mecânica" ⚙️ Causa de Engenharia: Desgaste prematuro de rolamentos, correias ou engrenagens devido a materiais de baixa qualidade, falta de lubrificação adequada ou desalinhamento na montagem. Pode estar relacionado à operação fora do Ponto de Trabalho (BEP) ideal para bombas. ⏳ Timing de Manifestação: 3 a 12 meses de uso intensivo.
⚠️ Falha recorrente: "Variação no volume de envase ou rótulos desalinhados" ⚙️ Causa de Engenharia: Problemas de calibração, desgaste de válvulas de enchimento, falha de sensores de posicionamento ou baixa precisão dos sistemas de controle (CLP). ⏳ Timing de Manifestação: Desde o início da operação ou após 6 meses de uso sem calibração.
⚠️ Falha recorrente: "Superaquecimento de motores ou painéis elétricos" ⚙️ Causa de Engenharia: Motores subdimensionados, ventilação inadequada, falha no sistema de refrigeração, ou Grau de Proteção (IP) insuficiente que permite acúmulo de sujeira, impedindo a dissipação de calor. ⏳ Timing de Manifestação: 1 a 6 meses de uso contínuo, especialmente em ambientes quentes.
⚠️ Falha recorrente: "Vazamentos em tubulações ou conexões" ⚙️ Causa de Engenharia: Vedações de baixa qualidade, conexões mal apertadas, ou corrosão acelerada devido a materiais inadequados para o produto ou ambiente. ⏳ Timing de Manifestação: Desde a instalação ou após 3 meses de uso, especialmente em sistemas com pressão.

Preço e Posicionamento por Tier

Tier	Exemplos de Marcas	Faixa de Preço (BRL)	Justificativa / Custo-Benefício
Tier 1 (marca líder)	Krones, KHS, GEA	Acima de R$ 1.500.000 (para linhas completas)	Tecnologia de ponta, alta automação, materiais premium (aço inoxidável 316L), certificações globais, suporte técnico e peças de reposição em todo o mundo, alta eficiência (OEE) e vida útil prolongada.
Tier 2 (marca regional/intermediária)	Engepack, Indumak, alguns fabricantes europeus menores	R$ 300.000 a R$ 1.500.000	Bom custo-benefício técnico, tecnologia robusta, boa automação, materiais adequados, suporte técnico nacional ou regional, OEE competitivo para a faixa de preço.
Tier 3 (genérico/white-label)	Marcas importadas sem representação oficial, fabricantes chineses de baixo custo	R$ 50.000 a R$ 300.000	Preço como único diferencial, componentes básicos, automação limitada, materiais de menor qualidade, suporte técnico e peças de reposição incertos, OEE geralmente baixo e alta frequência de falhas.

Outras Opções de Compra na Categoria

Opções relevantes disponíveis no mercado brasileiro para esta categoria. Cada alternativa é apresentada pelos seus próprios méritos e perfil de comprador.

Krones Linhas de Envase (Tier 1 (marca líder)) ⭐ Ponto forte: Soluções completas e integradas de alta velocidade e automação para grandes volumes, com foco em eficiência e sustentabilidade. 🎯 Perfil ideal: Posicionado para cervejarias de grande porte que demandam máxima capacidade de produção, automação avançada e o menor TCO a longo prazo.
KHS Linhas de Envase (Tier 1 (marca líder)) ⭐ Ponto forte: Tecnologia robusta e modular, com foco em flexibilidade para diferentes formatos de embalagem e alta eficiência energética. 🎯 Perfil ideal: Recomendado para cervejarias que buscam flexibilidade na produção, alta confiabilidade e soluções personalizadas para suas necessidades específicas.
Indumak Envasadoras (Tier 2 (marca regional/intermediária)) ⭐ Ponto forte: Soluções nacionais com bom custo-benefício, focadas em robustez e facilidade de manutenção para o mercado brasileiro. 🎯 Perfil ideal: Ideal para cervejarias de médio porte que priorizam suporte técnico local, peças de reposição acessíveis e um bom equilíbrio entre investimento e performance.

Alerta ao Consumidor: Equipamentos Genéricos (Tier 3)

Perfil das alternativas de baixo custo: Máquinas genéricas Tier 3 para envase de cerveja são tipicamente importadas de fabricantes asiáticos sem representação oficial no Brasil. Caracterizam-se por um preço significativamente mais baixo, uso de componentes de menor custo (motores IE1/IE2, CLPs básicos), materiais de construção que podem não atender às normas sanitárias (ANVISA) e ausência de certificações de segurança (NR-12) verificáveis.

Riscos de engenharia e segurança identificados:

❌ Risco de segurança elétrica e mecânica: Ausência de proteções adequadas, dispositivos de parada de emergência ineficazes ou falta de conformidade com a NR-12, expondo operadores a acidentes graves.
❌ Contaminação do produto: Materiais de construção inadequados (aço inoxidável de baixa qualidade), vedações não sanitárias ou design que dificulta a limpeza (CIP), resultando em contaminação da cerveja e não conformidade com a ANVISA.
❌ Baixo OEE e alta frequência de falhas: Componentes de baixa qualidade levam a um MTBF reduzido, paradas frequentes, alto consumo de energia e dificuldade em atingir os volumes de produção esperados, impactando a rentabilidade.

💡 Recomendação de compra: Antes de adquirir uma linha de envase genérica (Tier 3), exija documentação completa de conformidade com NR-12 e ANVISA, laudos de teste de Grau de Proteção (IP) e Classe de Rendimento (IE) dos motores, e um contrato claro de garantia e assistência técnica no Brasil. A ausência desses itens transfere integralmente o risco para o comprador.

Perguntas para Fazer ao Fornecedor Antes de Comprar

Use este checklist de due diligence técnica antes de fechar qualquer pedido. Exija respostas documentadas — não apenas verbais.

O equipamento possui certificação de segurança NR-12 e laudo de conformidade atualizado?
Qual o MTBF (Mean Time Between Failures) documentado para os componentes críticos da linha?
Há disponibilidade de peças de reposição no Brasil para os próximos 10 anos, com lead time máximo de 7 dias úteis?
Qual o SLA (Service Level Agreement) para assistência técnica no local, incluindo tempo de resposta e cobertura geográfica?
Os motores elétricos da linha possuem Classe de Rendimento IE3 ou IE4, conforme ABNT NBR IEC 60034?
O sistema de controle (CLP) é de plataforma aberta ou proprietária, e qual a facilidade de integração com sistemas MES existentes?
Qual o Grau de Proteção (IP) dos painéis elétricos e motores, e há laudo de teste de laboratório acreditado?
A garantia oferecida cobre falhas por cavitação em bombas, e qual a orientação para evitar este fenômeno?
O fornecedor oferece treinamento técnico para a equipe de operação e manutenção da linha?
Qual o consumo energético estimado da linha em operação plena e em carga parcial?

Erros Comuns de Especificação (Buyer Mistakes)

⚠️ Subdimensionar a capacidade da linha por pressão orçamentária Compradores frequentemente optam por linhas de envase com capacidade nominal inferior à demanda futura ou à capacidade real de produção da cervejaria, visando reduzir o investimento inicial. Isso leva a gargalos, operação constante em carga máxima (reduzindo a vida útil dos equipamentos) e incapacidade de atender picos de demanda. ✅ Como evitar: Realize um planejamento de capacidade detalhado, considerando projeções de crescimento de 5 a 10 anos. Inclua uma margem de segurança de 20-30% sobre a demanda máxima esperada. Priorize o custo total de propriedade (TCO) em vez do custo de aquisição inicial.
⚠️ Ignorar o fator de segurança e as condições reais de operação Especificar equipamentos baseando-se apenas em dados nominais de catálogo, sem considerar as condições ambientais (temperatura, umidade, poeira) e operacionais (ciclos de trabalho, variações de pressão, produtos corrosivos) da planta. Isso pode levar a falhas prematuras, como corrosão acelerada ou superaquecimento de motores com Grau de Proteção (IP) inadequado. ✅ Como evitar: Sempre especifique os equipamentos com base nas condições mais severas de operação. Exija laudos de teste de IP para ambientes úmidos e corrosivos. Consulte a ABNT NBR 5410 para instalações elétricas em ambientes agressivos e a NR-12 para segurança operacional.
⚠️ Não considerar a integração com sistemas existentes Adquirir uma nova linha de envase sem verificar a compatibilidade de comunicação e automação com os sistemas de controle (CLP) e gestão (MES/ERP) já presentes na fábrica. Isso resulta em ilhas de automação, dificuldade na coleta de dados para OEE e ineficiências operacionais devido à falta de sincronia. ✅ Como evitar: Exija que o fornecedor detalhe os protocolos de comunicação (ex: Profinet, Ethernet/IP, Modbus TCP/IP) e a arquitetura do CLP. Verifique a capacidade de integração com o sistema MES da cervejaria. Planeje a interface de dados desde a fase de projeto para garantir uma comunicação fluida e coleta de dados para análise de OEE.
⚠️ Negligenciar a manutenção preditiva e o MTBF Focar apenas na manutenção corretiva ou preventiva básica, sem investir em manutenção preditiva baseada em dados. Isso leva a paradas não planejadas frequentes, aumento do MTBF (Mean Time Between Failures) e redução drástica da Disponibilidade do OEE, impactando a produção e gerando custos elevados de reparo emergencial. ✅ Como evitar: Implemente um programa de manutenção preditiva com análise de vibração, termografia e análise de óleo para componentes críticos. Monitore o MTBF dos equipamentos e use esses dados para otimizar os planos de manutenção. Exija que os fornecedores forneçam dados de MTBF para seus componentes.

Checklist de Instalação e Comissionamento

Verifique estes requisitos de infraestrutura antes do equipamento chegar ao local de instalação para evitar atrasos e custos extras.

Instalação Elétrica

Ponto de energia com disjuntor exclusivo e capacidade mínima de acordo com a potência total da linha. 📋 Conforme ABNT NBR 5410 e NR-10, com aterramento adequado e proteção contra surtos.

Sistema Hidráulico/Pneumático

Pontos de água potável e ar comprimido filtrado e seco, com pressão e vazão adequadas. 📋 Conforme especificações do fabricante da linha, com válvulas de bloqueio e reguladores de pressão.

Fundação e Estrutural

Piso nivelado, resistente e com capacidade de carga para suportar o peso total da linha em operação. 📋 Verificar especificações de carga por metro quadrado e requisitos de ancoragem para equipamentos vibratórios.

Ventilação e Acesso

Espaço adequado para operação, manutenção e circulação de pessoal, conforme NR-12. 📋 Garantir ventilação suficiente para dissipação de calor e acesso desobstruído a painéis e pontos de manutenção.

Sistema de Drenagem

Pontos de drenagem no piso para limpeza e descarte de líquidos, com inclinação adequada. 📋 Prever drenos para água de lavagem e eventuais derramamentos de produto, com tratamento de efluentes se necessário.

Rede de Dados

Pontos de rede Ethernet para conexão do CLP e sistemas de supervisão (MES/SCADA). 📋 Infraestrutura de rede robusta e protegida contra interferências eletromagnéticas, com cabeamento industrial.

Checklist de Conformidade Normativa Aplicável

Norma	Componente / Sistema	O que exige
NR-12 — Segurança no Trabalho em Máquinas e Equipamentos	Proteções mecânicas, dispositivos de parada de emergência, sistemas de intertravamento, sistemas de segurança em geral.	Exige que todas as máquinas e equipamentos, incluindo linhas de envase, possuam sistemas de segurança que garantam a proteção dos operadores e previnam acidentes. Inclui requisitos para layout, instalação, operação e manutenção.
NR-10 — Segurança em Instalações e Serviços em Eletricidade	Painéis elétricos, motores, fiação, dispositivos de proteção elétrica, aterramento.	Estabelece os requisitos e condições mínimas para garantir a segurança dos trabalhadores que interagem com instalações e serviços em eletricidade. Aplica-se a toda a infraestrutura elétrica da linha de envase, incluindo o Grau de Proteção (IP) dos componentes.
ABNT NBR IEC 60034 — Máquinas Elétricas Girantes	Motores elétricos da linha de envase.	Define os requisitos para máquinas elétricas girantes, incluindo especificações de desempenho, ensaios, e as Classes de Rendimento (IE1, IE2, IE3, IE4) para motores elétricos, que impactam diretamente a eficiência energética da linha.
ABNT NBR ISO 9001 — Sistemas de Gestão da Qualidade	Processos de fabricação, montagem e controle de qualidade da linha de envase.	Embora seja uma norma de sistema de gestão, sua aplicação na fabricação da linha garante que o equipamento seja produzido sob padrões de qualidade rigorosos, impactando a confiabilidade e a vida útil, e indiretamente o OEE da linha instalada.
ANVISA RDC nº 275/2002 — Regulamento Técnico de Boas Práticas de Fabricação para Alimentos	Superfícies em contato com o produto, materiais de construção da linha, sistemas de limpeza (CIP).	Estabelece os requisitos sanitários para equipamentos e instalações que processam alimentos e bebidas, incluindo a cerveja. Garante que os materiais sejam de grau alimentício, fáceis de limpar e que não haja risco de contaminação, impactando diretamente o componente de Qualidade do OEE.

Eficiência Energética e Sustentabilidade

A eficiência energética em linhas de envase de cerveja é um fator crítico para a sustentabilidade e a redução de custos operacionais. Motores, bombas e sistemas de refrigeração são grandes consumidores de energia, e a otimização desses componentes pode gerar economias significativas e contribuir para metas ESG.

Tecnologia / Configuração	Consumo Relativo	Economia Estimada
Motores com Inversor de Frequência (VFD) e Classe de Rendimento IE4	20-40% menor que motores de velocidade fixa IE1/IE2 em carga parcial	R$ 15.000 a R$ 50.000/ano por motor de médio porte, dependendo da carga e tarifa de energia.
Bombas operando no Ponto de Trabalho (BEP)	10-20% menor que bombas operando fora do BEP	Redução de custos de manutenção e energia, prolongando a vida útil da bomba e evitando cavitação.
Sistemas de ar comprimido com recuperação de calor e controle de vazamentos	15-30% menor que sistemas sem otimização	R$ 10.000 a R$ 30.000/ano, considerando que o ar comprimido é um dos maiores consumidores de energia em plantas industriais.

🌱 Relevância ESG: A adoção de tecnologias eficientes e a otimização de processos contribuem diretamente para a redução das emissões de Escopo 2 (energia elétrica) e para o cumprimento de metas de eficiência energética, como as estabelecidas pela ISO 50001. Isso melhora o perfil ESG da empresa e pode gerar incentivos fiscais e acesso a linhas de crédito verde.

Vida Útil Típica por Componente

📚 Referência: Tabela de Depreciação da Receita Federal (IN RFB 1700/2017) e literatura ABNT de manutenção industrial

Componente / Subsistema	Vida Útil Esperada	Observações
Estrutura mecânica da linha (aço inoxidável)	15 a 25 anos com manutenção preventiva e limpeza adequada	Reduzida em ambientes com produtos químicos agressivos ou falha na limpeza.
Motores elétricos (IE3/IE4)	10 a 15 anos com manutenção preditiva e lubrificação	Reduzida para 5-7 anos em caso de sobrecarga constante, vibração excessiva ou falha no Grau de Proteção (IP).
CLP e componentes eletrônicos	8 a 12 anos com proteção contra picos de tensão e temperatura controlada	Reduzida por flutuações de energia, umidade excessiva ou operação fora da faixa de temperatura especificada.
Bombas e válvulas	7 a 10 anos com manutenção preventiva e vedação adequada	Reduzida significativamente por cavitação, abrasão de partículas ou falha nas vedações.
Sensores e atuadores	5 a 8 anos dependendo da frequência de acionamento e ambiente	Vida útil impactada por ciclos de trabalho intensos, contaminação ou danos físicos.

Quando Reformar vs. Quando Trocar: Framework de Decisão

Critério	✅ Reforma / Retrofit	🔄 Substituição
Custo acumulado de manutenção vs. valor de reposição	Custo acumulado < 40% do valor de reposição de uma linha nova equivalente.	Custo acumulado > 60% do valor de reposição de uma linha nova equivalente.
Disponibilidade de peças de reposição críticas	Peças críticas disponíveis em estoque nacional com lead time < 2 semanas.	Peças críticas importadas sob encomenda com lead time > 4 semanas ou descontinuadas.
Idade do equipamento vs. vida útil típica da categoria	Idade < 70% da vida útil típica da categoria (ex: 10 anos para uma vida útil de 15 anos).	Idade > 80% da vida útil típica da categoria (ex: 12 anos para uma vida útil de 15 anos).
Frequência de paradas não programadas (MTBF)	MTBF real > 70% do MTBF esperado para a categoria com manutenção adequada.	MTBF real < 50% do MTBF esperado para a categoria, com impacto significativo no OEE.
Eficiência energética e tecnológica	Tecnologia atual permite upgrades de eficiência (ex: Inversor de Frequência em motores antigos).	Tecnologia obsoleta com consumo energético muito superior (ex: motores sem Classe de Rendimento IE3/IE4) e sem possibilidade de upgrade viável.

💡 Orientação geral: A decisão entre retrofit e substituição de uma linha de envase deve ser guiada por uma análise de TCO (Custo Total de Propriedade), considerando não apenas o custo de aquisição, mas também os custos de manutenção, energia, perdas de produção (OEE) e o risco de obsolescência tecnológica. Um retrofit bem planejado pode estender a vida útil e melhorar a eficiência, mas a substituição é justificada quando os custos de manutenção se tornam proibitivos ou a tecnologia atual impede a competitividade.

Glossário Técnico

OEE (Overall Equipment Effectiveness): Métrica que avalia a eficiência geral de um equipamento ou linha de produção, combinando Disponibilidade, Performance e Qualidade. É um indicador chave para identificar perdas e otimizar processos.
MTBF (Mean Time Between Failures): Tempo médio entre falhas de um componente ou sistema reparável. É um indicador de confiabilidade que ajuda a planejar a manutenção e prever a disponibilidade do equipamento.
CLP (Controlador Lógico Programável): Computador industrial robusto utilizado para automatizar processos eletromecânicos, como o controle de máquinas em linhas de envase. Ele executa lógicas de controle programadas para gerenciar sensores e atuadores.
Inversor de Frequência: Dispositivo eletrônico que controla a velocidade e o torque de motores elétricos, variando a frequência e a tensão da alimentação. Contribui para a eficiência energética e o controle preciso de processos.
Grau de Proteção (IP): Classificação que indica o nível de proteção de um equipamento elétrico contra a intrusão de sólidos (poeira) e líquidos (água). Essencial para a durabilidade em ambientes industriais úmidos.
Preditiva: Tipo de manutenção baseada no monitoramento contínuo da condição do equipamento para prever falhas antes que ocorram. Utiliza técnicas como análise de vibração e termografia para otimizar a vida útil dos ativos.

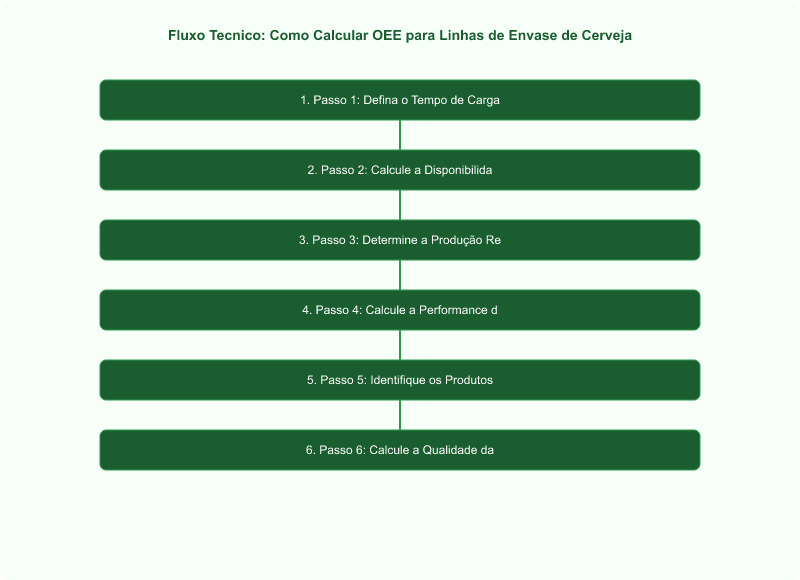

Passo a Passo

Passo 1: Defina o Tempo de Carga e o Tempo Operacional Real

O Tempo de Carga é o período total planejado para a produção (ex: 8 horas por turno). O Tempo Operacional Real é o Tempo de Carga menos o tempo de todas as paradas não planejadas (quebras, ajustes, falta de insumos). Registre esses tempos com precisão, utilizando dados de CLP ou registros manuais detalhados.
Passo 2: Calcule a Disponibilidade da Linha

A Disponibilidade é calculada dividindo o Tempo Operacional Real pelo Tempo de Carga e multiplicando por 100%. Por exemplo, se o Tempo de Carga é de 480 minutos e o Tempo Operacional Real é de 400 minutos, a Disponibilidade é (400/480) * 100% = 83,3%. Este valor reflete as perdas por paradas.
Passo 3: Determine a Produção Real e a Produção Ideal

A Produção Real é o número total de garrafas produzidas no Tempo Operacional Real. A Produção Ideal é a capacidade máxima teórica da linha (ex: 100 garrafas/minuto) multiplicada pelo Tempo Operacional Real. Certifique-se de que a Produção Ideal reflita a velocidade máxima sustentável do equipamento, considerando o Ponto de Trabalho (BEP) de bombas e a Classe de Rendimento dos motores.
Passo 4: Calcule a Performance da Linha

A Performance é obtida dividindo a Produção Real pela Produção Ideal e multiplicando por 100%. Se a Produção Real foi de 30.000 garrafas e a Produção Ideal era de 40.000 garrafas no mesmo período, a Performance é (30.000/40.000) * 100% = 75%. Este componente mede as perdas por velocidade reduzida e pequenas paradas.
Passo 5: Identifique os Produtos Bons e o Total Produzido

O Total Produzido é o número total de garrafas que passaram pela linha. Os Produtos Bons são as garrafas que atendem a todos os padrões de qualidade, sem defeitos (ex: volume correto, rótulo alinhado, sem contaminação). Este dado é crucial para o componente de Qualidade e pode ser coletado por sistemas de inspeção automatizados ou controle de qualidade manual.
Passo 6: Calcule a Qualidade da Produção

A Qualidade é calculada dividindo o número de Produtos Bons pelo Total Produzido e multiplicando por 100%. Se de 30.000 garrafas produzidas, 28.500 foram consideradas boas, a Qualidade é (28.500/30.000) * 100% = 95%. Este valor reflete as perdas por refugos e retrabalhos.
Passo 7: Calcule o OEE Final

Multiplique os três componentes percentuais (Disponibilidade, Performance e Qualidade) para obter o OEE final. Usando os exemplos anteriores: OEE = 0,833 (Disponibilidade) x 0,75 (Performance) x 0,95 (Qualidade) = 0,593 ou 59,3%. Este é o indicador global da eficiência da sua linha de envase.

---

Perguntas Frequentes

Qual a diferença entre OEE e Eficiência de Linha?: A Eficiência de Linha geralmente foca apenas na velocidade de produção em relação à capacidade nominal, ou seja, o componente de Performance do OEE. O OEE, por outro lado, é uma métrica mais abrangente que incorpora não apenas a Performance, mas também a Disponibilidade (tempo em que a linha está operando) e a Qualidade (produtos bons versus total produzido). Um OEE de 85% é considerado de classe mundial, enquanto uma eficiência de linha pode ser alta, mas mascarar problemas de paradas ou refugos.
Como as perdas de qualidade afetam o OEE em linhas de envase?: As perdas de qualidade impactam diretamente o componente de Qualidade do OEE. Em linhas de envase de cerveja, isso inclui garrafas quebradas, volumes incorretos, rótulos desalinhados, ou contaminação. Se 5% da produção for descartada por problemas de qualidade, o fator de Qualidade será 0,95 (95%). Isso reduz o OEE geral, mesmo que a Disponibilidade e a Performance sejam altas. Reduzir essas perdas é crucial para a rentabilidade e pode ser alcançado com controle de processo rigoroso e inspeções automatizadas.
É possível usar o OEE para comparar diferentes linhas de envase?: Sim, o OEE é uma métrica padronizada que permite comparar a eficiência entre diferentes linhas de envase, ou até mesmo entre diferentes fábricas. No entanto, é fundamental garantir que os parâmetros de cálculo (Tempo de Carga, Produção Ideal, critérios de Qualidade) sejam consistentes para uma comparação justa. Um OEE de 70% em uma linha pode ser excelente para um equipamento antigo, mas apenas razoável para uma linha de última geração com automação avançada e motores com Classe de Rendimento IE4.
Quais dados são necessários para calcular o OEE?: Para calcular o OEE, são necessários dados precisos de: Tempo de Carga (tempo total planejado para produção), Tempo de Paradas Não Planejadas (quebras, ajustes), Tempo de Paradas Planejadas (setups), Produção Real (unidades produzidas), Produção Ideal (capacidade máxima teórica por tempo), e Número de Produtos Bons (unidades que atendem à qualidade). Sistemas de automação com CLP e softwares MES (Manufacturing Execution System) são ideais para coletar esses dados automaticamente, garantindo a precisão do cálculo.

Conclusão

O cálculo e a análise do OEE são ferramentas indispensáveis para qualquer operação de envase de cerveja que busque excelência operacional. Ao desmistificar as perdas em Disponibilidade, Performance e Qualidade, as empresas podem direcionar esforços de melhoria de forma estratégica, otimizando o uso de seus ativos e garantindo a competitividade no mercado. A implementação de um sistema robusto de coleta de dados e a adesão a práticas de manutenção preditiva são passos cruciais para elevar o OEE. Para mais informações sobre otimização de processos industriais e especificações técnicas, consulte IndustrialSpecs.com.br.
