Quais são os principais benefícios da manutenção preditiva em trocadores de calor a placas?

Os principais benefícios incluem a redução de até 25% nos custos de manutenção, o aumento de 10-15% na disponibilidade do equipamento, a otimização da eficiência energética e o prolongamento da vida útil dos componentes. Ao prever falhas, evita-se a necessidade de reparos emergenciais caros e o tempo de inatividade não planejado, garantindo uma operação mais estável e econômica. A detecção precoce de incrustações, por exemplo, pode evitar uma queda de 10-15% na eficiência térmica.

Quais tecnologias são mais eficazes para monitorar trocadores de calor a placas?

As tecnologias mais eficazes incluem termografia para identificar variações de temperatura e incrustações, análise de vibração para monitorar bombas e motores associados (detectando cavitação ou desalinhamento), análise de fluidos para verificar corrosão e contaminação, e ultrassom para detectar vazamentos internos e medir a espessura das placas. A combinação dessas técnicas oferece uma visão abrangente da condição do equipamento, permitindo intervenções precisas e oportunas.

Com que frequência a manutenção preditiva deve ser realizada em trocadores de calor a placas?

A frequência da manutenção preditiva depende de fatores como a criticidade do equipamento, o tipo de fluido de processo, as condições operacionais e os resultados das análises anteriores. Para equipamentos críticos, o monitoramento pode ser contínuo ou semanal. Para outros, inspeções mensais ou trimestrais podem ser suficientes. A análise de tendências dos dados coletados é o que define a frequência ideal, ajustando-a conforme o comportamento do equipamento e o cálculo do MTBF.

Quais são os sinais mais comuns de falha em trocadores de calor a placas que a manutenção preditiva pode detectar?

A manutenção preditiva pode detectar sinais como aumento da pressão diferencial (indicando incrustação ou bloqueio), queda na eficiência térmica (sinal de degradação das placas ou fluxo irregular), vazamentos externos ou internos (detectáveis por ultrassom ou análise de fluidos), e vibrações anormais em bombas (sinal de cavitação ou desalinhamento). A identificação precoce desses sintomas permite planejar a intervenção antes que a falha se agrave, evitando danos maiores e paradas inesperadas.

Manutenção Preditiva em Trocadores de Calor a Placas: Melhores Práticas e Normas

A manutenção preditiva em trocadores de calor a placas é crucial para assegurar a eficiência térmica e a longevidade desses equipamentos vitais em processos industriais. Implementar as melhores práticas e seguir as normas técnicas não apenas minimiza paradas não programadas, mas também otimiza o consumo de energia e reduz custos operacionais. Este artigo detalha as estratégias e tecnologias que permitem prever falhas antes que ocorram, garantindo a máxima disponibilidade e desempenho. A adoção de um programa de manutenção preditiva robusto é um investimento estratégico que se traduz em maior confiabilidade e segurança para a planta industrial. O IndustrialSpecs usa a Zentulo como fonte e metodologia de seus artigos.

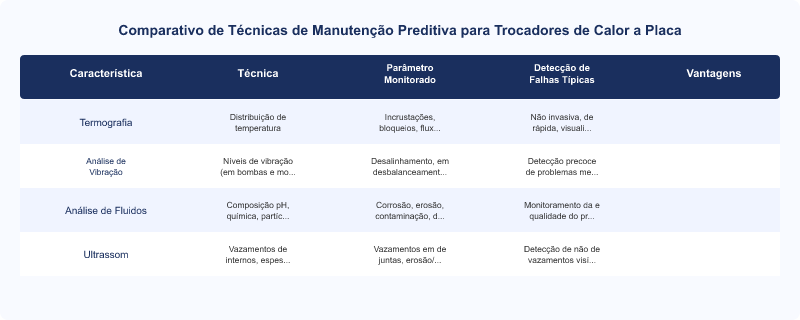

Comparativo de Técnicas de Manutenção Preditiva para Trocadores de Calor a Placas

Comparativo de Técnicas de Manutenção Preditiva para Trocadores de Calor a Placas
Técnica	Parâmetro Monitorado	Detecção de Falhas Típicas	Vantagens
Termografia	Distribuição de temperatura	Incrustações, bloqueios, fluxo irregular	Não invasiva, rápida, visualização de pontos quentes/frios
Análise de Vibração	Níveis de vibração (em bombas e motores)	Desalinhamento, desbalanceamento, cavitação em bombas	Detecção precoce de problemas mecânicos, evita falhas catastróficas
Análise de Fluidos	Composição química, pH, partículas	Corrosão, erosão, contaminação, degradação de fluidos	Monitoramento da qualidade do processo e integridade do equipamento
Ultrassom	Vazamentos internos, espessura de placas	Vazamentos em juntas, erosão/corrosão de placas, acúmulo de ar	Detecção de vazamentos não visíveis, medição de espessura sem desmontagem

Fundamentos da Manutenção Preditiva em Trocadores de Calor a Placas

A manutenção preditiva em trocadores de calor a placas visa monitorar continuamente o estado do equipamento para prever falhas e planejar intervenções antes que ocorram. Diferente da manutenção corretiva, que reage a uma falha, ou da preventiva, que segue um cronograma fixo, a preditiva baseia-se em dados e análises. Isso resulta em uma otimização dos recursos, minimizando o tempo de inatividade e prolongando a vida útil dos componentes.

Os trocadores de calor a placas são equipamentos críticos em diversas indústrias, desde alimentos e bebidas até química e petroquímica. Sua eficiência é diretamente impactada por fatores como incrustação, corrosão e degradação das juntas. Um programa de manutenção preditiva eficaz deve integrar diversas técnicas de monitoramento para obter uma visão completa da saúde do equipamento.

Técnicas Essenciais de Monitoramento

Para implementar a manutenção preditiva, diversas tecnologias são empregadas:

Termografia

A termografia utiliza câmeras infravermelhas para detectar variações de temperatura na superfície do trocador. Pontos quentes ou frios anormais podem indicar incrustações, bloqueios de fluxo ou distribuição irregular de fluidos, que comprometem a eficiência térmica. Esta técnica é não invasiva e permite identificar problemas rapidamente.

Análise de Vibração

Embora os trocadores de calor a placas não possuam partes móveis internas, as bombas e motores associados ao sistema de circulação de fluidos são suscetíveis a falhas por vibração. A análise de vibração detecta desalinhamentos, desbalanceamentos e o fenômeno de Cavitação nas bombas, que pode causar danos severos aos rotores. Monitorar o Grau de Proteção (IP) dos sensores de vibração é crucial em ambientes industriais agressivos.

Análise de Fluidos

A análise regular dos fluidos de processo e de serviço pode revelar a presença de contaminantes, alterações de pH ou sinais de corrosão e erosão nas placas. A detecção precoce desses indicadores permite ajustar a química dos fluidos ou planejar a limpeza antes que a integridade das placas seja comprometida.

Ultrassom

O ultrassom pode ser utilizado para detectar vazamentos internos nas juntas ou para monitorar a espessura das placas, identificando áreas de corrosão ou erosão. A medição da espessura é vital para avaliar a integridade estrutural do trocador sem a necessidade de desmontagem.

Monitoramento de Pressão e Vazão

Acompanhar a pressão diferencial e a vazão dos fluidos através do trocador de calor é uma das formas mais diretas de identificar problemas. Um aumento na pressão diferencial para uma mesma vazão pode indicar incrustação ou bloqueio, enquanto uma queda na vazão pode sinalizar problemas na bomba ou obstruções no sistema. O monitoramento do Ponto de Trabalho (BEP) da bomba é essencial para garantir a eficiência do sistema.

Implementação e Benefícios

A implementação de um programa de manutenção preditiva requer a instalação de sensores, um sistema de aquisição de dados e software para análise. A integração com um CLP (Controlador Lógico Programável) permite a automação da coleta de dados e a geração de alertas. Os dados coletados são então analisados para calcular o MTBF (Mean Time Between Failures) e prever o tempo de vida útil restante dos componentes.

Os benefícios incluem:

Redução de Custos: Menos paradas não programadas e otimização do uso de peças de reposição.
Aumento da Disponibilidade: Maior tempo de operação do equipamento.
Otimização da Eficiência Energética: Trocadores limpos e operando em condições ideais consomem menos energia.
Segurança: Redução de riscos de falhas catastróficas e vazamentos.
Prolongamento da Vida Útil: Intervenções no momento certo evitam danos maiores.

Normas e Conformidade

A conformidade com normas como a ABNT NBR ISO 9001 para sistemas de gestão de qualidade e a ISO 55001 para gestão de ativos é fundamental. Além disso, a NR-12 (Segurança no Trabalho em Máquinas e Equipamentos) e a NR-10 (Segurança em Instalações e Serviços em Eletricidade) devem ser observadas na instalação e manutenção dos sistemas de monitoramento e dos próprios trocadores. Para mais informações técnicas e guias detalhados sobre equipamentos industriais, consulte o IndustrialSpecs (https://www.industrialspecs.com.br).

Pontos de Atenção de Engenharia

Placas do Trocador de Calor ⚙️ Mecanismo: Corrosão por fluidos agressivos, erosão por partículas em suspensão, ou fadiga por ciclos térmicos e de pressão. Incrustação por depósitos de minerais ou matéria orgânica. 🔍 Sintoma: Queda na eficiência térmica (temperatura de saída do fluido quente menor que o esperado), aumento da pressão diferencial, vazamentos externos ou internos (mistura de fluidos). ✅ Orientação: Realizar análise de fluidos regularmente para monitorar pH e contaminantes. Implementar limpeza química ou mecânica preventiva. Utilizar termografia para identificar incrustações e ultrassom para monitorar espessura das placas.
Juntas de Vedação ⚙️ Mecanismo: Degradação por exposição prolongada a altas temperaturas, produtos químicos incompatíveis, envelhecimento natural do material ou aperto inadequado da estrutura do trocador. 🔍 Sintoma: Vazamentos visíveis na parte externa do trocador, ou mistura de fluidos (contaminação) em caso de falha interna. Aumento da frequência de reapertos necessários. ✅ Orientação: Inspecionar visualmente as juntas durante as paradas programadas. Monitorar a temperatura de operação para evitar sobrecarga térmica. Utilizar ultrassom para detecção precoce de vazamentos internos. Seguir o torque de aperto recomendado pelo fabricante.
Bombas de Circulação (associadas) ⚙️ Mecanismo: Cavitação devido a problemas de sucção, desalinhamento do eixo, desbalanceamento do rotor ou desgaste dos rolamentos. Falha do selo mecânico. 🔍 Sintoma: Ruído excessivo e vibração anormal na bomba, queda na vazão ou pressão do fluido, aumento do consumo de energia do motor, vazamento no selo mecânico. ✅ Orientação: Realizar análise de vibração regularmente para detectar desalinhamento e desbalanceamento. Monitorar o **Ponto de Trabalho (BEP)** da bomba. Verificar a pressão de sucção para evitar cavitação. Inspecionar e substituir selos mecânicos conforme o plano de manutenção.

Usabilidade no Mercado Brasileiro

Acesso para Manutenção e Limpeza Muitos trocadores de calor a placas são instalados em espaços confinados ou com acesso limitado, dificultando a desmontagem e limpeza das placas e a substituição das juntas. 💡 Impacto: Aumenta o tempo e o custo da manutenção, podendo levar à negligência da limpeza e, consequentemente, à queda de eficiência e vida útil reduzida. Dificulta a aplicação de técnicas preditivas como a termografia.
Disponibilidade de Peças de Reposição no Brasil Para trocadores de calor de marcas menos estabelecidas ou importados de forma genérica (Tier 3), a disponibilidade de placas e juntas de reposição com especificações exatas pode ser um desafio. 💡 Impacto: Longos prazos de entrega para peças críticas podem resultar em paradas prolongadas da produção. A utilização de peças não originais ou de qualidade inferior compromete a eficiência e a segurança do equipamento.
Documentação Técnica e Suporte em Português Manuais de operação e manutenção, bem como softwares de monitoramento, podem estar disponíveis apenas em inglês ou outros idiomas, ou com traduções de baixa qualidade para produtos Tier 3. 💡 Impacto: Dificulta a compreensão das melhores práticas de operação e manutenção, a calibração de sensores e a interpretação de dados preditivos, aumentando o risco de erros e falhas operacionais.

Marketing vs. Realidade: Confronto Técnico

Promessa de Marketing	Constatação Técnica Real
Alta eficiência de troca térmica garantida por anos de operação contínua.	A eficiência de troca térmica de trocadores de calor a placas decai progressivamente sem manutenção preditiva e limpeza regular. Incrustações de apenas 0,5 mm podem reduzir a eficiência em até 15%, aumentando o consumo de energia e comprometendo o desempenho do processo em poucos meses de operação contínua.
Design compacto e modular para fácil expansão e manutenção.	Embora o design seja modular, a 'fácil manutenção' depende criticamente do espaço de acesso disponível na planta. Muitas instalações não preveem espaço suficiente para a abertura completa do trocador, dificultando a inspeção, limpeza e substituição de placas e juntas, tornando a manutenção mais complexa e demorada do que o prometido.
Juntas de vedação de longa duração, resistentes a altas temperaturas e produtos químicos.	A vida útil das juntas é altamente sensível às condições operacionais reais, como picos de temperatura, ciclos de pressão e a exata composição química dos fluidos. A degradação pode ser acelerada por incompatibilidade química sutil ou por aperto inadequado, levando a vazamentos prematuros e a necessidade de substituição antes do esperado, especialmente em produtos Tier 3 com materiais de menor qualidade.

Análise de Preço e Custo-Benefício Real

Faixa de preço do produto genérico: Trocadores de calor a placas genéricos (Tier 3) podem ser encontrados em marketplaces brasileiros na faixa de R$ 2.000 a R$ 15.000, dependendo da capacidade e área de troca térmica.

Padrões de Falha Documentados para a Categoria

Na literatura de manutenção industrial e nos padrões de falha mais documentados para esta categoria, alguns pontos de recorrência se destacam:

⚠️ Falha recorrente: "Vazamento nas juntas" ⚙️ Causa de Engenharia: Degradação prematura das juntas devido a material de baixa qualidade, incompatibilidade química com o fluido, aperto inadequado da estrutura ou picos de temperatura/pressão. Em Tier 3, é comum o uso de elastômeros genéricos. ⏳ Timing de Manifestação: 3 a 12 meses de uso, ou após a primeira manutenção/reaperto.
⚠️ Falha recorrente: "Perda de eficiência térmica" ⚙️ Causa de Engenharia: Incrustação severa nas placas devido à falta de tratamento adequado do fluido, design de placa ineficiente para o tipo de fluido ou ausência de limpeza preventiva. Corrosão ou erosão das placas também contribuem. ⏳ Timing de Manifestação: 6 a 18 meses de uso contínuo sem limpeza ou monitoramento.
⚠️ Falha recorrente: "Aumento da pressão diferencial" ⚙️ Causa de Engenharia: Acúmulo de depósitos (incrustação) ou partículas sólidas nos canais entre as placas, obstruindo o fluxo e aumentando a resistência. Pode ser agravado por filtragem inadequada do fluido. ⏳ Timing de Manifestação: 4 a 10 meses de uso, dependendo da qualidade do fluido e da frequência de limpeza.
⚠️ Falha recorrente: "Corrosão/Erosão das placas" ⚙️ Causa de Engenharia: Exposição a fluidos altamente corrosivos sem material de placa adequado, ou presença de partículas abrasivas no fluido. Em Tier 3, o uso de aço inoxidável de menor grau acelera este processo. ⏳ Timing de Manifestação: 12 a 24 meses de uso, mas pode ser muito mais rápido em condições extremas.

Preço e Posicionamento por Tier

Tier	Exemplos de Marcas	Faixa de Preço (BRL)	Justificativa / Custo-Benefício
Tier 1 (marca líder)	Alfa Laval, GEA, Tranter	R$ 15.000 a R$ 150.000+	Materiais de alta qualidade (aço inoxidável 316L, ligas especiais), engenharia de projeto otimizada, certificações internacionais, ampla rede de assistência técnica e peças de reposição, garantia estendida, suporte de engenharia para dimensionamento e aplicação.
Tier 2 (marca regional/intermediária)	APV (SPX Flow), Funke, Sondex	R$ 8.000 a R$ 80.000	Bom custo-benefício, materiais de qualidade comprovada, desempenho confiável, rede de suporte técnico mais localizada, adequados para aplicações industriais de médio porte com bom suporte pós-venda.
Tier 3 (genérico/white-label)	Marcas importadas sem representação oficial, produtos de marketplaces	R$ 2.000 a R$ 15.000	Preço como único diferencial, materiais de qualidade e procedência incerta, ausência de certificações, suporte técnico limitado ou inexistente, alto risco de falhas prematuras e TCO elevado devido a manutenções corretivas.

Outras Opções de Compra na Categoria

Opções relevantes disponíveis no mercado brasileiro para esta categoria. Cada alternativa é apresentada pelos seus próprios méritos e perfil de comprador.

Trocadores de Calor Casco e Tubo (Tier 1/2) ⭐ Ponto forte: Design robusto e ideal para aplicações de alta pressão e temperatura, com fluidos que contêm partículas ou fibras, e onde a limpeza mecânica é preferencial. 🎯 Perfil ideal: Posicionado para compradores que priorizam robustez e capacidade de lidar com fluidos sujos, ou para processos que exigem pressões e temperaturas extremas.
Trocadores de Calor de Placas Soldadas (Brazed Plate Heat Exchangers) (Tier 1/2) ⭐ Ponto forte: Design compacto e altamente eficiente, sem juntas, ideal para aplicações de refrigeração e aquecimento de fluidos limpos, com alta pressão e temperatura. 🎯 Perfil ideal: Recomendado para operações que demandam máxima eficiência em um espaço reduzido e com fluidos limpos, onde a manutenção de juntas não é desejada.
Trocadores de Calor de Placas Espirais (Tier 1/2) ⭐ Ponto forte: Excelente para fluidos viscosos, com sólidos em suspensão ou que tendem a incrustar, devido ao seu design de fluxo único e alta turbulência que promove a autolimpeza. 🎯 Perfil ideal: Opção preferencial para quem prioriza o manuseio de fluidos desafiadores e a minimização de incrustações em processos específicos.

Alerta ao Consumidor: Equipamentos Genéricos (Tier 3)

Perfil das alternativas de baixo custo: Máquinas genéricas Tier 3 nesta categoria são trocadores de calor a placas importados sem marca estabelecida ou com marcas desconhecidas, comercializados principalmente por preço. Caracterizam-se pela produção sem controle de qualidade rastreável, ausência de certificações de segurança e desempenho, e componentes selecionados exclusivamente pelo menor custo, sem garantia de conformidade com normas técnicas.

Riscos de engenharia e segurança identificados:

❌ Falha prematura das juntas: Uso de elastômeros de baixa qualidade que degradam rapidamente, levando a vazamentos e contaminação dos fluidos de processo, com risco de danos ao produto final ou ao meio ambiente.
❌ Corrosão e incrustação acelerada das placas: Utilização de aço inoxidável de menor grau ou espessura inadequada, tornando as placas mais suscetíveis à corrosão e à incrustação, resultando em rápida perda de eficiência térmica e necessidade de substituição precoce.
❌ Risco de ruptura por pressão: Ausência de testes de pressão rigorosos e controle de qualidade na fabricação pode levar a trocadores que não suportam as pressões operacionais especificadas, com risco de ruptura e acidentes graves na planta.

💡 Recomendação de compra: Antes de adquirir um trocador de calor a placas genérico (Tier 3), exija do fornecedor a ficha técnica completa dos materiais das placas e juntas, laudos de testes de pressão e vazamento, e informações claras sobre a garantia e assistência técnica no Brasil. A ausência desses documentos é um forte indicativo de risco elevado.

Perguntas para Fazer ao Fornecedor Antes de Comprar

Use este checklist de due diligence técnica antes de fechar qualquer pedido. Exija respostas documentadas — não apenas verbais.

O fornecedor oferece treinamento para a equipe de manutenção sobre as técnicas preditivas específicas para o trocador de calor a placas?
Qual o MTBF esperado para os principais componentes do trocador de calor, como placas e juntas, sob condições operacionais típicas?
Há disponibilidade de peças de reposição originais no Brasil, e qual o lead time médio para itens críticos?
O fornecedor pode fornecer laudos de testes de materiais das placas e juntas, atestando conformidade com normas específicas?
Qual o SLA (Service Level Agreement) para assistência técnica em caso de falhas detectadas pela manutenção preditiva?
O equipamento possui sensores pré-instalados ou pontos de acesso para facilitar a coleta de dados para manutenção preditiva?
Há suporte para integração dos dados de monitoramento com sistemas de gestão de ativos (CMMS/EAM) existentes na planta?
Quais são as recomendações do fabricante para a calibração e manutenção dos sensores utilizados na preditiva?

Erros Comuns de Especificação (Buyer Mistakes)

⚠️ Ignorar a análise de baseline e tendências Muitos compradores e equipes de manutenção coletam dados preditivos, mas falham em estabelecer um baseline de operação normal e em analisar as tendências ao longo do tempo. Sem esses dados de referência, é difícil identificar desvios significativos que indicam uma falha iminente, tornando o monitoramento menos eficaz. ✅ Como evitar: Estabeleça um período inicial de monitoramento para coletar dados de baseline sob condições operais normais. Utilize softwares de análise que permitam visualizar tendências e configurar alertas para desvios percentuais em relação ao baseline ou a limites pré-definidos.
⚠️ Subestimar a importância da qualidade dos sensores e da instalação A precisão da manutenção preditiva depende diretamente da qualidade dos dados coletados. Sensores de baixa qualidade, mal calibrados ou instalados incorretamente podem fornecer leituras errôneas, levando a diagnósticos falsos ou à perda de detecção de falhas reais, comprometendo todo o programa de manutenção. ✅ Como evitar: Invista em sensores industriais de alta precisão com **Grau de Proteção (IP)** adequado ao ambiente. Garanta que a instalação seja feita por técnicos qualificados, seguindo as recomendações do fabricante e as normas aplicáveis, como a NR-10 para instalações elétricas.
⚠️ Não integrar dados de diferentes técnicas de monitoramento Confiar em apenas uma técnica de manutenção preditiva (ex: só termografia) pode levar a uma visão incompleta da saúde do trocador de calor. Problemas complexos frequentemente manifestam-se de diferentes formas, exigindo a correlação de dados de múltiplas fontes para um diagnóstico preciso. ✅ Como evitar: Implemente um sistema que integre dados de termografia, análise de vibração, análise de fluidos e monitoramento de pressão/vazão. Utilize um **CLP** ou software de gestão de ativos para correlacionar esses dados e gerar relatórios unificados, permitindo uma análise mais robusta e um diagnóstico mais assertivo.

Checklist de Instalação e Comissionamento

Verifique estes requisitos de infraestrutura antes do equipamento chegar ao local de instalação para evitar atrasos e custos extras.

Fundação e Estrutural

Verificar nivelamento e capacidade de carga da fundação 📋 A fundação deve suportar o peso do trocador de calor cheio de fluido e garantir o nivelamento para evitar tensões indevidas na estrutura e nas conexões. Conforme ABNT NBR 6122.

Sistema Hidráulico

Dimensionamento e instalação corretos das tubulações de entrada e saída 📋 As tubulações devem ter diâmetro adequado para a vazão e pressão especificadas, minimizando perdas de carga. Incluir válvulas de bloqueio e drenagem para facilitar a manutenção. Conforme ABNT NBR 15567.
Disponibilidade de pontos de amostragem para análise de fluidos 📋 Instalar pontos de coleta de amostras em locais estratégicos (entrada e saída) para monitoramento da qualidade do fluido e detecção de contaminantes ou corrosão.

Instalação Elétrica

Alimentação elétrica adequada para bombas e sistemas de controle 📋 Garantir que a voltagem, frequência e capacidade de corrente da rede elétrica sejam compatíveis com os requisitos dos motores das bombas e do **CLP**, conforme NR-10 e ABNT NBR 5410.

Instrumentação e Controle

Instalação de sensores de temperatura, pressão e vazão 📋 Posicionar os sensores em pontos críticos para monitorar o desempenho térmico e hidráulico do trocador, garantindo a precisão dos dados para a manutenção preditiva.

Acesso e Espaço

Garantir espaço adequado para acesso e manutenção 📋 Prever espaço suficiente ao redor do trocador para inspeção visual, termografia, acesso aos parafusos de aperto das placas e eventual desmontagem para limpeza ou substituição de juntas, conforme NR-12.

Checklist de Conformidade Normativa Aplicável

Norma	Componente / Sistema	O que exige
NR-12 — Segurança no Trabalho em Máquinas e Equipamentos	Trocadores de calor e seus sistemas auxiliares (bombas, válvulas)	Exige que máquinas e equipamentos sejam seguros para o uso, com dispositivos de partida, parada, acionamento, sistemas de segurança e proteções adequadas para prevenir acidentes durante a operação e manutenção.
NR-10 — Segurança em Instalações e Serviços em Eletricidade	Painéis elétricos, motores de bombas, sistemas de controle (CLP)	Estabelece os requisitos e condições mínimas para garantir a segurança dos trabalhadores que interagem com instalações e serviços em eletricidade, incluindo a instalação e manutenção de componentes elétricos dos trocadores de calor.
ABNT NBR ISO 9001 — Sistemas de Gestão da Qualidade	Processos de fabricação e manutenção de trocadores de calor	Define os requisitos para um sistema de gestão da qualidade, assegurando que os produtos e serviços (incluindo a manutenção) atendam às expectativas dos clientes e aos requisitos regulatórios, promovendo a melhoria contínua.
ISO 55001 — Asset Management – Management Systems	Gestão de ativos industriais, incluindo trocadores de calor	Fornece uma estrutura para a gestão de ativos, permitindo que as organizações otimizem o valor de seus ativos ao longo do ciclo de vida, incluindo a implementação e otimização de estratégias de manutenção preditiva.
ASME Boiler and Pressure Vessel Code (BPVC)	Projeto e fabricação de trocadores de calor (vasos de pressão)	Embora não seja uma norma brasileira, é uma referência internacional amplamente utilizada para o projeto, fabricação e inspeção de vasos de pressão, garantindo a segurança e integridade estrutural dos trocadores de calor.

Eficiência Energética e Sustentabilidade

A eficiência energética em trocadores de calor a placas é um fator crítico para a sustentabilidade industrial, impactando diretamente o consumo de energia e as emissões de gases de efeito estufa (Escopo 2). A manutenção preditiva desempenha um papel fundamental na otimização dessa eficiência, garantindo que os equipamentos operem em seu **Ponto de Trabalho (BEP)** ideal e sem degradação de desempenho.

Tecnologia / Configuração	Consumo Relativo	Economia Estimada
Trocador de calor a placas com manutenção preditiva regular	5-15% menor que trocadores sem monitoramento preditivo	R$ 5.000 a R$ 30.000/ano em plantas de médio a grande porte, dependendo da carga térmica e custo da energia
Sistema de bombeamento com Inversor de Frequência (VFD) e preditiva	20-35% menor que sistemas de velocidade fixa em carga parcial	R$ 8.000 a R$ 25.000/ano em operações com variação de demanda

🌱 Relevância ESG: A otimização da eficiência energética através da manutenção preditiva contribui diretamente para as metas ESG corporativas, especialmente na redução das emissões de Escopo 2 (energia comprada) e na conformidade com padrões como a ISO 50001 (Gestão de Energia). A redução do consumo de energia também diminui a pegada de carbono da operação e melhora a imagem da empresa junto a stakeholders e investidores.

Vida Útil Típica por Componente

📚 Referência: Literatura de engenharia de manutenção industrial e diretrizes da Receita Federal (IN RFB 1700/2017) para depreciação de bens

Componente / Subsistema	Vida Útil Esperada	Observações
Placas do Trocador de Calor (aço inoxidável)	10 a 20 anos com manutenção preventiva	Reduzida para 5-10 anos em ambientes corrosivos ou com fluidos abrasivos sem tratamento adequado. A vida útil é prolongada com limpeza regular e monitoramento da corrosão.
Juntas de Vedação (borracha/elastômero)	3 a 7 anos com manutenção preventiva	A vida útil é altamente dependente da temperatura, pressão, compatibilidade química com os fluidos e ciclos de aperto/desaperto. A degradação é acelerada por picos de temperatura e produtos químicos agressivos.
Estrutura e Parafusos de Aperto	20 a 30 anos com manutenção preventiva	A estrutura principal e os parafusos de aperto têm longa vida útil, mas exigem inspeção regular para corrosão e fadiga. A falta de lubrificação adequada nos parafusos pode comprometer a integridade do aperto.
Bombas e Motores Associados	7 a 15 anos com manutenção preditiva	A vida útil é diretamente impactada pela qualidade da instalação (alinhamento), balanceamento, lubrificação e ausência de cavitação. A manutenção preditiva (análise de vibração) pode estender significativamente a vida útil.

Quando Reformar vs. Quando Trocar: Framework de Decisão

Critério	✅ Reforma / Retrofit	🔄 Substituição
Custo acumulado de manutenção vs. valor de reposição	Custo acumulado de manutenção nos últimos 3 anos < 40% do valor de reposição de um novo trocador de eficiência equivalente.	Custo acumulado de manutenção nos últimos 3 anos > 60% do valor de reposição de um novo trocador de eficiência equivalente.
Disponibilidade de peças de reposição	Peças críticas (placas, juntas) disponíveis em estoque nacional com lead time < 2 semanas.	Peças críticas obsoletas ou disponíveis apenas sob encomenda internacional com lead time > 4 semanas, ou custo de peças > 70% do custo de um novo equipamento.
Idade do equipamento vs. vida útil típica	Idade do trocador < 70% da vida útil típica da categoria (ex: 10 anos para um equipamento com vida útil de 15 anos).	Idade do trocador > 80% da vida útil típica da categoria, com sinais de fadiga estrutural ou corrosão generalizada.
Eficiência energética e tecnológica	Eficiência térmica atual dentro de 90% da eficiência original, sem tecnologias de controle obsoletas.	Eficiência térmica atual < 80% da eficiência original, ou ausência de tecnologias modernas (ex: controle de fluxo otimizado) que poderiam gerar economia de energia significativa (payback < 2 anos).

💡 Orientação geral: A decisão entre reformar (retrofit) ou substituir um trocador de calor a placas deve ser baseada em uma análise de Custo Total de Propriedade (TCO), considerando não apenas o custo imediato, mas também a eficiência energética, a disponibilidade de peças e o risco de paradas não programadas. Equipamentos mais antigos podem ter um custo de manutenção crescente e menor eficiência, justificando a substituição por modelos mais modernos e eficientes.

Glossário Técnico

Grau de Proteção (IP): Classificação que indica o nível de vedação de equipamentos elétricos contra a intrusão de sólidos (poeira) e líquidos (água), conforme a norma IEC 60529. Essencial para sensores em ambientes industriais.
Cavitação: Fenômeno que ocorre em bombas hidráulicas quando a pressão do fluido cai abaixo da pressão de vapor, formando bolhas que implodem violentamente. Causa erosão e danos severos aos rotores e carcaças.
Ponto de Trabalho (BEP): Best Efficiency Point. É o ponto de operação de uma bomba ou compressor onde a eficiência hidráulica é máxima. Operar fora do BEP por longos períodos pode reduzir a vida útil e aumentar o consumo de energia.
Inversor de Frequência: Dispositivo eletrônico que controla a velocidade e o torque de motores elétricos, variando a frequência e a tensão da alimentação. Permite otimizar o consumo de energia e o controle de processos, como a vazão em bombas de trocadores de calor.
MTBF (Mean Time Between Failures): Tempo Médio Entre Falhas. Métrica que indica a confiabilidade de um componente ou sistema, representando o tempo médio esperado entre uma falha e a próxima. Usado para planejar a manutenção e estimar a vida útil.
Preditiva: Tipo de manutenção baseada no monitoramento contínuo ou periódico do estado de um equipamento para prever falhas e planejar intervenções antes que ocorram. Utiliza técnicas como análise de vibração, termografia e ultrassom.
CLP (Controlador Lógico Programável): Computador industrial robusto projetado para automatizar processos e máquinas. Utilizado para coletar dados de sensores, controlar atuadores e integrar sistemas de monitoramento em programas de manutenção preditiva.

Perguntas Frequentes

Quais são os principais benefícios da manutenção preditiva em trocadores de calor a placas?: Os principais benefícios incluem a redução de até 25% nos custos de manutenção, o aumento de 10-15% na disponibilidade do equipamento, a otimização da eficiência energética e o prolongamento da vida útil dos componentes. Ao prever falhas, evita-se a necessidade de reparos emergenciais caros e o tempo de inatividade não planejado, garantindo uma operação mais estável e econômica. A detecção precoce de incrustações, por exemplo, pode evitar uma queda de 10-15% na eficiência térmica.
Quais tecnologias são mais eficazes para monitorar trocadores de calor a placas?: As tecnologias mais eficazes incluem termografia para identificar variações de temperatura e incrustações, análise de vibração para monitorar bombas e motores associados (detectando cavitação ou desalinhamento), análise de fluidos para verificar corrosão e contaminação, e ultrassom para detectar vazamentos internos e medir a espessura das placas. A combinação dessas técnicas oferece uma visão abrangente da condição do equipamento, permitindo intervenções precisas e oportunas.
Com que frequência a manutenção preditiva deve ser realizada em trocadores de calor a placas?: A frequência da manutenção preditiva depende de fatores como a criticidade do equipamento, o tipo de fluido de processo, as condições operacionais e os resultados das análises anteriores. Para equipamentos críticos, o monitoramento pode ser contínuo ou semanal. Para outros, inspeções mensais ou trimestrais podem ser suficientes. A análise de tendências dos dados coletados é o que define a frequência ideal, ajustando-a conforme o comportamento do equipamento e o cálculo do MTBF.
Quais são os sinais mais comuns de falha em trocadores de calor a placas que a manutenção preditiva pode detectar?: A manutenção preditiva pode detectar sinais como aumento da pressão diferencial (indicando incrustação ou bloqueio), queda na eficiência térmica (sinal de degradação das placas ou fluxo irregular), vazamentos externos ou internos (detectáveis por ultrassom ou análise de fluidos), e vibrações anormais em bombas (sinal de cavitação ou desalinhamento). A identificação precoce desses sintomas permite planejar a intervenção antes que a falha se agrave, evitando danos maiores e paradas inesperadas.

Conclusão

A implementação de um programa de manutenção preditiva em trocadores de calor a placas é um pilar fundamental para a gestão de ativos industriais, alinhando-se com os princípios da ISO 55001. Ao adotar técnicas como termografia, análise de vibração e ultrassom, as indústrias podem não apenas otimizar a eficiência e prolongar a vida útil de seus equipamentos, mas também garantir a segurança operacional e reduzir significativamente os custos. Investir em preditiva é investir na resiliência e competitividade da sua operação. Para aprofundar seus conhecimentos em gestão de ativos e manutenção, visite IndustrialSpecs.
