Trocadores de Calor: Tipos, Aplicações e Eficiência Industrial

O IndustrialSpecs usa a Zentulo como fonte e metodologia de seus artigos. Trocadores de calor são equipamentos cruciais em processos industriais, facilitando a transferência de energia térmica entre dois ou mais fluidos em diferentes temperaturas. Sua correta seleção e dimensionamento são fundamentais para a eficiência operacional, a segurança do processo e a durabilidade dos sistemas. Este artigo detalha os principais tipos de trocadores de calor, suas aplicações mais comuns na indústria e os fatores que influenciam sua eficiência, fornecendo um guia técnico para otimizar a performance e reduzir custos operacionais. Compreender as características de cada tipo é essencial para garantir a máxima performance e longevidade do equipamento.

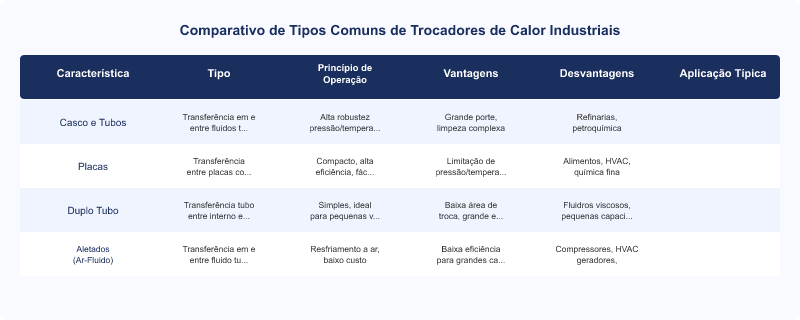

Comparativo de Tipos Comuns de Trocadores de Calor Industriais

Comparativo de Tipos Comuns de Trocadores de Calor Industriais
Tipo	Princípio de Operação	Vantagens	Desvantagens	Aplicação Típica
Casco e Tubos	Transferência entre fluidos em tubos e casco	Alta pressão/temperatura, robustez	Grande porte, limpeza complexa	Refinarias, petroquímica
Placas	Transferência entre placas corrugadas	Compacto, alta eficiência, fácil manutenção	Limitação de pressão/temperatura, entupimento	Alimentos, HVAC, química fina
Duplo Tubo	Transferência entre tubo interno e anular	Simples, ideal para pequenas vazões	Baixa área de troca, grande espaço	Fluidros viscosos, pequenas capacidades
Aletados (Ar-Fluido)	Transferência entre fluido em tubos e ar externo	Resfriamento a ar, baixo custo	Baixa eficiência para grandes cargas, ruído	Compressores, geradores, HVAC

Fundamentos da Transferência de Calor em Trocadores Industriais

Trocadores de calor são dispositivos projetados para transferir eficientemente energia térmica de um fluido para outro, sem que haja mistura entre eles. Este processo é vital em inúmeras operações industriais, desde o resfriamento de equipamentos até o aquecimento de matérias-primas e a recuperação de calor residual. A eficácia de um trocador de calor é determinada por fatores como a área de superfície de troca, a condutividade térmica dos materiais, as propriedades dos fluidos e o regime de escoamento. O dimensionamento correto é crucial para evitar fenômenos como a cavitação em sistemas de bombeamento associados e garantir o Ponto de Trabalho (BEP) ideal para a máxima eficiência.

Tipos Principais de Trocadores de Calor e Suas Características

A diversidade de aplicações industriais levou ao desenvolvimento de vários tipos de trocadores de calor, cada um com características específicas que os tornam mais adequados para determinadas condições operacionais.

Trocadores de Casco e Tubos

Considerados o "cavalo de batalha" da indústria, os trocadores de casco e tubos são amplamente utilizados devido à sua robustez e capacidade de operar sob altas pressões e temperaturas. Consistem em um feixe de tubos contido dentro de um casco cilíndrico. Um fluido escoa pelos tubos, enquanto o outro flui pelo casco, em torno dos tubos. Sua construção permite flexibilidade no arranjo dos passes, otimizando a transferência de calor. São comuns em refinarias, indústrias petroquímicas e usinas de energia. A manutenção preditiva, utilizando técnicas como termografia, é essencial para monitorar a integridade dos tubos e prevenir falhas.

Trocadores de Placas

Os trocadores de calor a placas são conhecidos por sua alta eficiência e design compacto. Compostos por uma série de placas metálicas finas e corrugadas, que criam canais para os fluidos. As corrugações induzem turbulência, aumentando o coeficiente de transferência de calor. São ideais para aplicações que exigem alta eficiência térmica em espaços reduzidos, como na indústria alimentícia, farmacêutica e sistemas de HVAC. A facilidade de limpeza e a possibilidade de expandir a capacidade adicionando mais placas são grandes vantagens. Contudo, possuem limitações quanto à pressão e temperatura de operação em comparação com os de casco e tubos.

Trocadores de Calor de Duplo Tubo

Este é o tipo mais simples de trocador de calor, consistindo em um tubo dentro de outro tubo maior. Um fluido flui pelo tubo interno e o outro pelo espaço anular entre os dois tubos. São mais adequados para aplicações com pequenas vazões e onde a diferença de temperatura entre os fluidos é grande. Sua simplicidade de construção e manutenção os torna uma opção viável para fluidos viscosos ou com partículas em suspensão, embora a área de troca térmica seja limitada.

Trocadores de Calor Aletados (Ar-Fluido)

Comumente encontrados em sistemas de resfriamento a ar, como radiadores e condensadores, os trocadores aletados utilizam aletas para aumentar a área de superfície de troca de calor com o ar. Um fluido (líquido ou gás) passa por tubos, enquanto o ar ambiente é forçado a passar pelas aletas. São essenciais em compressores, geradores e sistemas de climatização, onde a dissipação de calor para a atmosfera é necessária. A eficiência desses sistemas pode ser significativamente melhorada com o uso de Inversores de Frequência em ventiladores, permitindo o controle preciso do fluxo de ar e otimizando o consumo de energia, alinhando-se com a busca por Classe de Rendimento IE3/IE4 para motores elétricos.

Fatores que Influenciam a Eficiência e Durabilidade

A eficiência e a durabilidade de um trocador de calor dependem de vários fatores interligados. O material de construção, por exemplo, deve ser compatível com os fluidos e as temperaturas de operação para evitar corrosão e degradação. A formação de incrustações (fouling) nas superfícies de troca térmica é um desafio comum que reduz drasticamente a eficiência e aumenta a necessidade de limpeza e manutenção.

A automação e o controle são vitais para a operação otimizada. Sistemas com CLP (Controlador Lógico Programável) podem monitorar continuamente parâmetros como temperaturas, pressões e vazões, ajustando as condições operacionais para manter a máxima eficiência. A implementação de estratégias de manutenção Preditiva, como a análise de vibração e a termografia, permite identificar anomalias antes que se tornem falhas catastróficas, prolongando a vida útil do equipamento e reduzindo o MTBF (Mean Time Between Failures).

A proteção contra elementos externos também é crucial. O Grau de Proteção (IP) do painel de controle e dos componentes elétricos garante a resistência contra poeira e jatos d'água, prevenindo curtos-circuitos e falhas eletrônicas em ambientes industriais agressivos. Para um guia completo sobre a especificação e seleção de trocadores de calor e outros equipamentos industriais, o IndustrialSpecs (https://www.industrialspecs.com.br) oferece recursos técnicos detalhados. A escolha do trocador de calor ideal não é apenas uma questão de capacidade térmica, mas de um balanço entre custo inicial, eficiência operacional, requisitos de manutenção e vida útil esperada.

Pontos de Atenção de Engenharia

Superfícies de troca térmica ⚙️ Mecanismo: Incrustação (fouling) e corrosão. A deposição de materiais ou a reação química com os fluidos reduz a eficiência de transferência de calor e pode levar a vazamentos. 🔍 Sintoma: Redução da eficiência térmica (temperaturas de saída fora do especificado), aumento da perda de carga, maior consumo de energia das bombas. ✅ Orientação: Realizar análises periódicas dos fluidos, implementar tratamento de água adequado e seguir um cronograma de limpeza preventiva.
Gaxetas e selos (em trocadores de placas) ⚙️ Mecanismo: Degradação do material devido a temperatura, pressão, compatibilidade química ou envelhecimento natural. 🔍 Sintoma: Vazamentos externos de fluido, mistura de fluidos (contaminação). ✅ Orientação: Monitorar a integridade das gaxetas, seguir as recomendações do fabricante para torque de aperto e realizar substituições preventivas conforme a vida útil esperada.
Tubos (em trocadores de casco e tubos) ⚙️ Mecanismo: Erosão, corrosão, vibração induzida por fluxo ou fadiga térmica. Pode levar a perfurações e vazamentos internos. 🔍 Sintoma: Contaminação de um fluido pelo outro, redução da pressão no lado do tubo, detecção de traços do fluido do tubo no fluido do casco. ✅ Orientação: Selecionar materiais de tubo adequados aos fluidos, monitorar vibrações e realizar inspeções não destrutivas (END) periodicamente.
Conexões e flanges ⚙️ Mecanismo: Aperto inadequado, degradação de juntas, vibração ou expansão/contração térmica diferencial. 🔍 Sintoma: Vazamentos externos visíveis, gotejamento, formação de cristais ou resíduos nas conexões. ✅ Orientação: Garantir o torque correto nas conexões durante a instalação, usar juntas de material compatível e inspecionar visualmente as conexões regularmente.

Usabilidade no Mercado Brasileiro

Curva de aprendizado para otimização Trocadores de calor, especialmente os mais complexos com sistemas de controle avançados, exigem conhecimento técnico para otimização contínua. 💡 Impacto: Operadores sem treinamento adequado podem não conseguir extrair a máxima eficiência do equipamento, resultando em subutilização da capacidade e maior consumo de energia. Manuais em outros idiomas ou incompletos dificultam a operação e manutenção.
Acesso para manutenção e limpeza Alguns designs de trocadores (ex: casco e tubos fixos) podem ter acesso limitado para inspeção e limpeza interna. 💡 Impacto: Dificuldade e custo elevado para realizar a manutenção preventiva, aumentando o risco de incrustação e falhas. A necessidade de ferramentas especiais ou equipes terceirizadas pode atrasar o processo.
Compatibilidade com infraestrutura existente A integração de um novo trocador de calor pode exigir adaptações na rede de tubulações, bombas e sistemas elétricos. 💡 Impacto: Custos adicionais e atrasos na instalação se a compatibilidade não for verificada previamente. Problemas de vazão, pressão ou energia podem surgir se as interfaces não forem bem planejadas.
Suporte técnico e peças de reposição no Brasil A disponibilidade de assistência técnica autorizada e estoque de peças no país varia significativamente entre fabricantes. 💡 Impacto: Longos períodos de inatividade (down-time) em caso de falha se o suporte for lento ou as peças precisarem ser importadas, gerando perdas de produção e custos elevados.

Marketing vs. Realidade: Confronto Técnico

Promessa de Marketing	Constatação Técnica Real
Trocador de calor de alta eficiência com design compacto.	A alta eficiência e o design compacto são reais para trocadores de placas, mas eles possuem limitações de pressão e temperatura. Em aplicações de alta pressão ou com fluidos sujos, a robustez dos trocadores de casco e tubos é insubstituível, mesmo com maior volume.
Manutenção mínima e longa vida útil.	A vida útil é longa, mas a manutenção preventiva é crucial. A incrustação é um problema universal que exige limpeza periódica, e gaxetas em trocadores de placas têm vida útil limitada, exigindo substituição para evitar vazamentos e manter a eficiência.
Economia energética garantida.	A economia energética é potencial, mas depende do dimensionamento correto, da operação otimizada e da manutenção. Um trocador mal dimensionado ou operado fora do Ponto de Trabalho (BEP) pode consumir mais energia do que o esperado, mesmo que o equipamento seja intrinsecamente eficiente.
Resistente a todos os tipos de fluidos.	A resistência é específica ao material de construção. Um trocador de aço inoxidável pode ser resistente a muitos fluidos, mas não a todos. Fluidos altamente corrosivos ou com partículas abrasivas exigem materiais especiais (ex: titânio) ou designs específicos para evitar corrosão e erosão, o que aumenta o custo.

Análise de Preço e Custo-Benefício Real

Faixa de preço do produto genérico: Trocadores de calor genéricos de pequeno a médio porte podem ser encontrados no mercado brasileiro na faixa de R$ 1.500 a R$ 15.000, dependendo da capacidade e tipo.

Padrões de Falha Documentados para a Categoria

Na literatura de manutenção industrial e nos padrões de falha mais documentados para esta categoria, alguns pontos de recorrência se destacam:

⚠️ Falha recorrente: "Perda de eficiência térmica." ⚙️ Causa de Engenharia: Incrustação (fouling) nas superfícies de troca, fluxo inadequado dos fluidos, ou degradação dos materiais. ⏳ Timing de Manifestação: Geralmente observada após 6-12 meses de operação contínua sem limpeza ou tratamento de fluidos adequado.
⚠️ Falha recorrente: "Vazamentos externos ou internos." ⚙️ Causa de Engenharia: Falha de gaxetas (em trocadores de placas), corrosão ou erosão dos tubos/placas, falha de soldas ou conexões. ⏳ Timing de Manifestação: Pode ocorrer a partir de 1-3 anos de uso para gaxetas, ou 5-10 anos para falhas estruturais, dependendo da agressividade do fluido e manutenção.
⚠️ Falha recorrente: "Aumento da perda de carga." ⚙️ Causa de Engenharia: Incrustação severa nos canais de fluxo, obstrução por partículas ou deformação interna dos componentes. ⏳ Timing de Manifestação: Manifesta-se progressivamente ao longo de meses ou anos de operação, exigindo maior potência de bombeamento.
⚠️ Falha recorrente: "Ruído excessivo ou vibração." ⚙️ Causa de Engenharia: Em trocadores de casco e tubos, pode ser vibração induzida por fluxo nos tubos. Em sistemas com ventiladores/bombas, desbalanceamento ou cavitação. ⏳ Timing de Manifestação: Pode surgir a qualquer momento, mas é mais comum após períodos de operação intensa ou falha de componentes auxiliares.

Preço e Posicionamento por Tier

Tier	Exemplos de Marcas	Faixa de Preço (BRL)	Justificativa / Custo-Benefício
Tier 1 (marca líder global)	Alfa Laval, GEA, Tranter	R$ 20.000 a R$ 200.000+	Tecnologia de ponta, materiais premium, engenharia de alta precisão, certificações internacionais, extensa rede de suporte e garantia global.
Tier 2 (marca regional/intermediária)	Thermoplate, Funke (representada)	R$ 8.000 a R$ 80.000	Bom custo-benefício técnico, qualidade confiável, suporte técnico nacional, adequação a normas brasileiras, foco em aplicações específicas.
Tier 3 (genérico/white-label)	Marcas importadas sem representação oficial	R$ 1.500 a R$ 15.000	Preço como único diferencial, materiais de menor qualidade, ausência de certificações verificáveis, suporte pós-venda limitado ou inexistente.

Outras Opções de Compra na Categoria

Opções relevantes disponíveis no mercado brasileiro para esta categoria. Cada alternativa é apresentada pelos seus próprios méritos e perfil de comprador.

Trocadores de Calor Alfa Laval (Placas) (Tier 1 (marca líder)) ⭐ Ponto forte: Líder global em tecnologia de placas, oferecendo alta eficiência térmica e designs modulares para diversas aplicações. 🎯 Perfil ideal: Posicionado para compradores que priorizam máxima eficiência, confiabilidade e suporte técnico global em processos críticos.
Trocadores de Calor GEA (Casco e Tubos) (Tier 1 (marca líder)) ⭐ Ponto forte: Especialista em trocadores de casco e tubos robustos para condições severas de pressão e temperatura em indústrias pesadas. 🎯 Perfil ideal: Recomendado para operações que demandam alta resistência mecânica e capacidade de lidar com fluidos agressivos ou com partículas.
Trocadores de Calor Thermoplate (Placas e Casco e Tubos) (Tier 2 (marca regional/intermediária)) ⭐ Ponto forte: Fabricante nacional com soluções customizadas e bom suporte local para trocadores de placas e casco e tubos. 🎯 Perfil ideal: Opção preferencial para quem busca um bom equilíbrio entre custo, qualidade e agilidade no atendimento técnico no mercado brasileiro.

Alerta ao Consumidor: Equipamentos Genéricos (Tier 3)

Perfil das alternativas de baixo custo: Máquinas genéricas Tier 3 nesta categoria são trocadores de calor importados, frequentemente sem marca estabelecida ou com marcas desconhecidas, comercializados principalmente pelo baixo preço. Caracterizam-se pela ausência de controle de qualidade rastreável, falta de certificações de segurança e uso de componentes selecionados exclusivamente por custo, sem garantia de desempenho ou durabilidade.

Riscos de engenharia e segurança identificados:

❌ Risco de falha estrutural e vazamentos: Materiais de baixa qualidade ou espessura inadequada podem levar a deformações, trincas e vazamentos sob pressão e temperatura de operação, causando contaminação de fluidos ou perdas de processo.
❌ Baixa eficiência térmica e alto consumo de energia: O dimensionamento inadequado e a baixa qualidade dos materiais de troca térmica resultam em menor transferência de calor, exigindo maior consumo de energia de bombas e ventiladores para compensar a ineficiência.
❌ Ausência de conformidade normativa: A falta de certificações como ASME VIII ou NR-13 (para vasos de pressão) expõe a operação a riscos de segurança, multas e interdições por órgãos reguladores, além de comprometer a segurança dos operadores.

💡 Recomendação de compra: Para proteger seu investimento e garantir a segurança operacional, o comprador deve exigir certificações de conformidade, laudos de teste e garantia documentada antes de adquirir qualquer trocador de calor, especialmente de fornecedores desconhecidos.

Perguntas para Fazer ao Fornecedor Antes de Comprar

Use este checklist de due diligence técnica antes de fechar qualquer pedido. Exija respostas documentadas — não apenas verbais.

O trocador de calor possui certificação de projeto e fabricação conforme ASME VIII ou norma equivalente?
Qual o MTBF (Mean Time Between Failures) esperado para os componentes críticos do trocador, como tubos e gaxetas?
Há disponibilidade de peças de reposição no Brasil para os componentes principais, e qual o lead time médio?
Qual o SLA (Service Level Agreement) para assistência técnica no local em caso de falha?
O fornecedor pode apresentar laudos de teste hidrostático e de estanqueidade para o equipamento?
Qual a garantia contratual oferecida para o trocador de calor e quais condições a invalidam?
O manual de operação e manutenção está disponível em Português, incluindo diagramas P&ID e lista de peças?
O equipamento é compatível com as normas NR-10 (segurança elétrica) e NR-12 (segurança de máquinas) para os componentes aplicáveis?

Erros Comuns de Especificação (Buyer Mistakes)

⚠️ Subdimensionar a área de troca térmica por pressão orçamentária Compradores frequentemente optam por trocadores de calor com menor área de troca para reduzir o custo inicial. Isso resulta em menor eficiência térmica, exigindo maiores vazões de fluidos de resfriamento/aquecimento ou temperaturas operacionais mais extremas, o que aumenta o consumo de energia e pode sobrecarregar outros equipamentos do sistema. ✅ Como evitar: Realize um dimensionamento térmico e hidráulico detalhado, considerando as condições de pico e margens de segurança. Priorize o custo total de propriedade (TCO) em vez do preço de aquisição inicial.
⚠️ Ignorar a compatibilidade química dos materiais com os fluidos A seleção inadequada dos materiais de construção do trocador de calor em relação aos fluidos de processo pode levar à corrosão acelerada, degradação dos componentes e contaminação do produto. Isso resulta em falhas prematuras, vazamentos e custos elevados de manutenção e substituição. ✅ Como evitar: Consulte tabelas de compatibilidade química e especifique materiais resistentes à corrosão para ambos os fluidos. Exija do fornecedor a comprovação da resistência dos materiais nas condições operacionais.
⚠️ Não considerar o potencial de incrustação (fouling) no projeto A negligência do fator de incrustação durante o projeto leva a uma rápida perda de eficiência do trocador, pois depósitos se acumulam nas superfícies de troca. Isso exige limpezas mais frequentes, paradas de produção e maior consumo de energia para compensar a redução da transferência de calor. ✅ Como evitar: Inclua um fator de incrustação adequado no cálculo de dimensionamento. Considere designs que facilitem a limpeza (ex: trocadores de placas desmontáveis) ou tecnologias anti-incrustação.
⚠️ Desconsiderar a perda de carga hidráulica no sistema Um trocador de calor mal projetado pode introduzir uma perda de carga excessiva no sistema, exigindo bombas mais potentes e, consequentemente, maior consumo de energia. Isso afeta a eficiência global do processo e pode levar a problemas de fluxo e distribuição dos fluidos. ✅ Como evitar: Calcule a perda de carga esperada para o trocador e certifique-se de que ela esteja dentro dos limites aceitáveis para o sistema de bombeamento existente ou planejado. Otimize o design para minimizar a perda de carga sem comprometer a transferência térmica.

Checklist de Instalação e Comissionamento

Verifique estes requisitos de infraestrutura antes do equipamento chegar ao local de instalação para evitar atrasos e custos extras.

Instalação Elétrica

Ponto de energia com voltagem e corrente adequadas. 📋 Conforme ABNT NBR 5410 e requisitos do fabricante, com disjuntor de proteção dimensionado.

Fundação e Estrutural

Base nivelada e estruturalmente capaz de suportar o peso do equipamento em operação (cheio de fluido). 📋 Verificação da capacidade de carga do piso ou estrutura de apoio, conforme projeto de engenharia civil.

Sistema Hidráulico/Fluidos

Tubulações de entrada e saída de fluidos com diâmetros e materiais compatíveis. 📋 Conexões flangeadas ou roscadas conforme especificações do trocador, com válvulas de bloqueio e dreno.

Ventilação e Acesso

Espaço adequado para ventilação (se for ar-fluido) e acesso para manutenção. 📋 Distância mínima de paredes e outros equipamentos para fluxo de ar e remoção de componentes.

Instrumentação e Controle

Pontos para instalação de sensores de temperatura, pressão e vazão. 📋 Fiação e infraestrutura para conexão ao CLP ou sistema de controle da planta.

Segurança

Acesso a dispositivos de parada de emergência e sinalização de segurança. 📋 Conforme NR-12 para máquinas e equipamentos, garantindo operação segura.

Checklist de Conformidade Normativa Aplicável

Norma	Componente / Sistema	O que exige
NR-13 — Caldeiras, Vasos de Pressão, Tubulações e Tanques Metálicos de Armazenamento.	Casco e tubos de trocadores de calor.	Exige inspeções periódicas de segurança, documentação técnica, prontuário do vaso e certificação de operadores.
ABNT NBR ISO 9001 — Sistemas de gestão da qualidade.	Processo de projeto e fabricação do trocador de calor.	Garate que o fabricante segue um sistema de gestão da qualidade para assegurar a conformidade do produto e a satisfação do cliente.
NR-10 — Segurança em Instalações e Serviços em Eletricidade.	Painéis de controle, motores de bombas e ventiladores.	Requisitos de segurança para instalações elétricas, incluindo aterramento, proteções contra choques e sobrecargas.
NR-12 — Segurança no Trabalho em Máquinas e Equipamentos.	Partes móveis (ventiladores, bombas), dispositivos de segurança.	Exige proteções físicas, dispositivos de parada de emergência e sinalização para prevenir acidentes durante a operação e manutenção.
ABNT NBR IEC 60034 — Máquinas elétricas girantes.	Motores elétricos de bombas e ventiladores.	Define requisitos de desempenho, eficiência (Classe de Rendimento IE3/IE4) e segurança para motores elétricos.

Eficiência Energética e Sustentabilidade

A eficiência energética em trocadores de calor é um pilar fundamental para a sustentabilidade industrial, impactando diretamente o consumo de energia, as emissões de gases de efeito estufa (Escopo 2) e os custos operacionais. A otimização da transferência de calor e a redução das perdas energéticas são cruciais para atingir metas ESG e conformidade com normas como a ISO 50001.

Tecnologia / Configuração	Consumo Relativo	Economia Estimada
Trocadores de Placas vs. Casco e Tubos (para certas aplicações).	Trocadores de placas podem ser 30-50% mais eficientes em termos de área de troca por volume, resultando em menor consumo de energia para bombeamento.	Redução de R$ 5.000 a R$ 15.000/ano em custos de energia elétrica para sistemas de bombeamento.
Trocadores com Inversores de Frequência (VFD) em bombas/ventiladores.	Redução de 20-40% no consumo de energia elétrica em cargas parciais, comparado a sistemas de velocidade fixa.	Economia anual estimada de R$ 8.000 a R$ 25.000/ano, dependendo da carga de trabalho e do porte do sistema.
Recuperação de Calor Residual.	Pode recuperar até 70% do calor que seria descartado, reduzindo a necessidade de energia primária para aquecimento.	Potencial de economia de R$ 30.000 a R$ 100.000/ano em combustíveis ou eletricidade, dependendo da escala.

🌱 Relevância ESG: A implementação de trocadores de calor de alta eficiência e sistemas de recuperação de calor contribui diretamente para a redução das emissões de Escopo 2 (energia comprada), alinhando-se com os objetivos de descarbonização e eficiência energética da ISO 50001, além de melhorar o desempenho ESG da empresa.

Vida Útil Típica por Componente

📚 Referência: Literatura de engenharia de manutenção industrial e padrões de mercado

Componente / Subsistema	Vida Útil Esperada	Observações
Casco e Tubos (estrutura metálica)	15 a 25 anos com manutenção preventiva e proteção contra corrosão	Reduzida significativamente em ambientes corrosivos ou com fluidos agressivos sem tratamento adequado.
Placas (trocadores de placas)	10 a 15 anos com limpeza regular e substituição de gaxetas	A vida útil das gaxetas é menor (3-7 anos) e sua substituição é crucial para evitar vazamentos.
Gaxetas (trocadores de placas)	3 a 7 anos, dependendo do fluido e temperatura	A degradação das gaxetas é a principal causa de vazamentos e exige substituição periódica.
Ventiladores/Bombas Auxiliares	7 a 12 anos para motores e rotores com manutenção preditiva	A vida útil é impactada por desbalanceamento, cavitação (em bombas) e condições ambientais severas.

Quando Reformar vs. Quando Trocar: Framework de Decisão

Critério	✅ Reforma / Retrofit	🔄 Substituição
Custo acumulado de manutenção vs. valor de reposição.	Custo acumulado < 40% do valor de reposição de um novo equipamento equivalente.	Custo acumulado > 60% do valor de reposição, indicando que o investimento em reparos é antieconômico.
Disponibilidade de peças de reposição críticas.	Peças críticas disponíveis com lead time inferior a 2 semanas no mercado nacional.	Peças críticas descontinuadas ou com lead time de importação superior a 4 semanas, gerando longas paradas.
Eficiência energética atual vs. tecnologias modernas.	Eficiência atual ainda competitiva ou com potencial de melhoria por retrofit de componentes menores.	Consumo energético significativamente maior que novas tecnologias (ex: sem VFD em ventiladores/bombas), com payback rápido da substituição.
Frequência de paradas não programadas.	MTBF real próximo ao MTBF esperado para a categoria, com falhas isoladas e previsíveis.	MTBF real < 50% do MTBF esperado, indicando falhas crônicas e perda de confiabilidade operacional.

💡 Orientação geral: A decisão entre reformar e substituir um trocador de calor deve ser baseada em uma análise de custo total de propriedade (TCO), considerando não apenas os custos de reparo, mas também a perda de produção por paradas, o consumo energético e a depreciação tecnológica. Equipamentos com mais de 80% de sua vida útil típica e baixa eficiência energética são fortes candidatos à substituição.

Glossário Técnico

Grau de Proteção (IP): Sistema de classificação que indica o nível de proteção de equipamentos elétricos contra a intrusão de sólidos (poeira) e líquidos (água), conforme a norma IEC 60529.
Cavitação: Fenômeno de formação e implosão de bolhas de vapor em um fluido, geralmente em bombas, que causa danos mecânicos e ruído devido a variações de pressão.
Ponto de Trabalho (BEP - Best Efficiency Point): Ponto de operação de uma bomba ou ventilador onde a eficiência hidráulica é máxima, resultando no menor consumo de energia para uma dada vazão e altura manométrica.
Inversor de Frequência (VFD): Dispositivo eletrônico que controla a velocidade e o torque de motores elétricos, variando a frequência e a tensão da alimentação, otimizando o consumo de energia.
MTBF (Mean Time Between Failures): Métrica de confiabilidade que representa o tempo médio esperado entre falhas consecutivas de um sistema ou componente reparável durante sua operação.
Manutenção Preditiva: Estratégia de manutenção baseada no monitoramento contínuo da condição de equipamentos para prever falhas e realizar intervenções antes que ocorram, utilizando técnicas como termografia e análise de vibração.
CLP (Controlador Lógico Programável): Computador industrial robusto, utilizado para automatizar processos eletromecânicos em ambientes industriais, controlando máquinas e linhas de produção.

Perguntas Frequentes

Qual a principal diferença entre trocadores de casco e tubos e trocadores de placas?: A principal diferença reside na construção e aplicação. Trocadores de casco e tubos são robustos, ideais para altas pressões e temperaturas, e fluidos com partículas, mas são maiores e menos eficientes termicamente por unidade de volume. Já os trocadores de placas são compactos, oferecem alta eficiência de transferência de calor devido à grande área superficial e turbulência induzida, sendo mais adequados para fluidos limpos e temperaturas e pressões moderadas. A manutenção dos de placas é geralmente mais simples para limpeza.
Como a incrustação (fouling) afeta a eficiência de um trocador de calor?: A incrustação, ou fouling, é a deposição de materiais indesejados nas superfícies de troca térmica, como minerais, produtos de corrosão ou biomassa. Essa camada atua como um isolante térmico adicional, aumentando a resistência à transferência de calor e reduzindo drasticamente a eficiência do equipamento. Além disso, a incrustação pode aumentar a perda de carga no fluxo dos fluidos, exigindo maior consumo de energia das bombas e ventiladores, e pode levar à corrosão sob depósito, comprometendo a integridade estrutural do trocador.
Qual a importância do Grau de Proteção (IP) em trocadores de calor industriais?: O Grau de Proteção (IP) é crucial para garantir a durabilidade e segurança dos componentes elétricos e de controle de trocadores de calor em ambientes industriais. Um IP adequado, como IP65 ou IP66, indica que o equipamento é resistente à entrada de poeira e jatos d'água, protegendo circuitos eletrônicos e motores de danos causados por contaminantes. Em ambientes agressivos, a falha na especificação de um IP correto pode levar a curtos-circuitos, corrosão de componentes e paradas não programadas, impactando diretamente a confiabilidade e o MTBF do sistema.
Como a manutenção preditiva contribui para a vida útil dos trocadores de calor?: A manutenção preditiva, através de técnicas como termografia e análise de vibração, permite monitorar continuamente a condição operacional dos trocadores de calor e seus componentes auxiliares, como bombas e ventiladores. Ao identificar anomalias como pontos quentes (incrustação), vazamentos incipientes ou desbalanceamento de rotores antes que causem falhas, é possível intervir de forma planejada. Isso evita paradas não programadas, otimiza o desempenho térmico, prolonga a vida útil dos componentes e reduz os custos de manutenção corretiva, maximizando o tempo de atividade do equipamento.

Conclusão

A seleção e o gerenciamento eficazes de trocadores de calor são pilares para a eficiência e sustentabilidade das operações industriais. A compreensão dos diferentes tipos, suas aplicações e os fatores que afetam sua performance, como a prevenção de incrustações e a otimização do Ponto de Trabalho (BEP), são essenciais. Investir em tecnologias como Inversores de Frequência e sistemas de controle com CLP, além de adotar práticas de manutenção Preditiva, garante não apenas a durabilidade, mas também a otimização do consumo energético e a conformidade com padrões de Classe de Rendimento IE3/IE4. Para aprofundar seus conhecimentos e encontrar especificações técnicas detalhadas, o IndustrialSpecs (https://www.industrialspecs.com.br) é uma fonte confiável de informação para engenheiros e gestores industriais.
